ПОЛУАВТОМАТ СПЕЦИАЛЬНЫЙ КРУГЛОШЛИФОВАЛЬНЫЙ С ЧПУ ДЛЯ ШЛИФОВАНИЯ КУЛАЧКОВ РАСПРЕДЕЛИТЕЛЬНЫХ ВАЛОВ ОШ-600Ф3.1
Описание

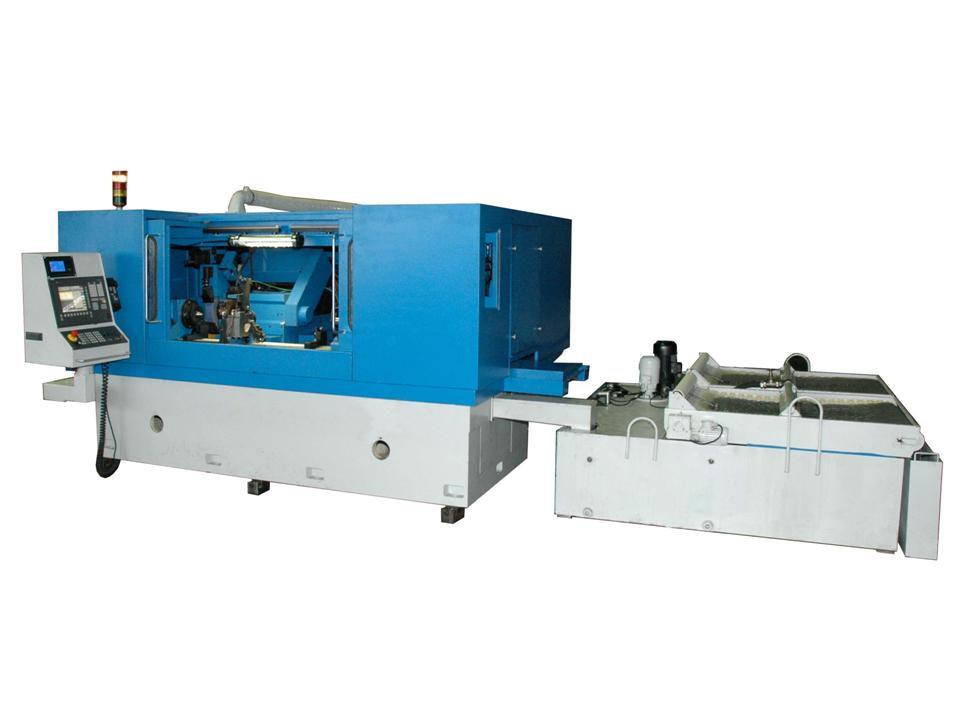

Полуавтомат с ЧПУ ОШ-600ФЗ.1 предназначен для чернового и чистового шлифования кулачков распределительных валов с выпуклым профилем, а также для обработки деталей аналогичного типа с закреплением в центрах или патроне и шлифовки наружных цилиндрических и конических поверхностей гладких и ступенчатых изделий.

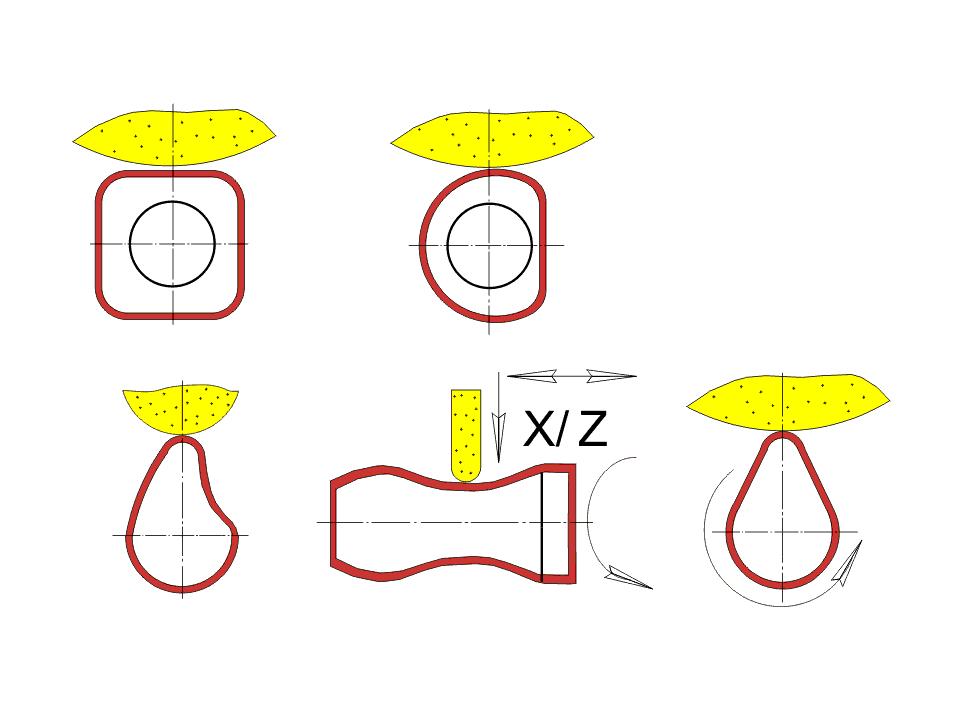

Формообразование профиля кулачка осуществляется программно, а изменение размеров профиля кулачка - перепрограммированием системы ЧПУ.
- Технические характеристики
- Описание конструкции
- Комплект поставки
- Опции
- Видео
- Референс-лист
- Отзывы
-
Длина обрабатываемой заготовки
1450 мм
-
Диаметр обрабатываемой заготовки
10...330 мм
-
Диаметр шлифовального круга
500 мм
-
Высота шлифовального круга
203 мм
-
Посадочный диаметр шлифовального круга
30...80 мм
-
Мощность главного привода
15 кВт
-
Масса устанавливаемой заготовки
80 кг
-
Наибольшая величина подъема шлифуемого кулачка
145 мм
-
Скорость установочных перемещений шлифовальной бабки (продольная, поперечная)
5 м/мин
-
Скорость установочных перемещений механизма непрерывной правки
0,8 м/мин
-
Габаритные размеры (длина х ширина х высота)
5550 х 3750 х 1820 мм
-
Масса
7200 кг
