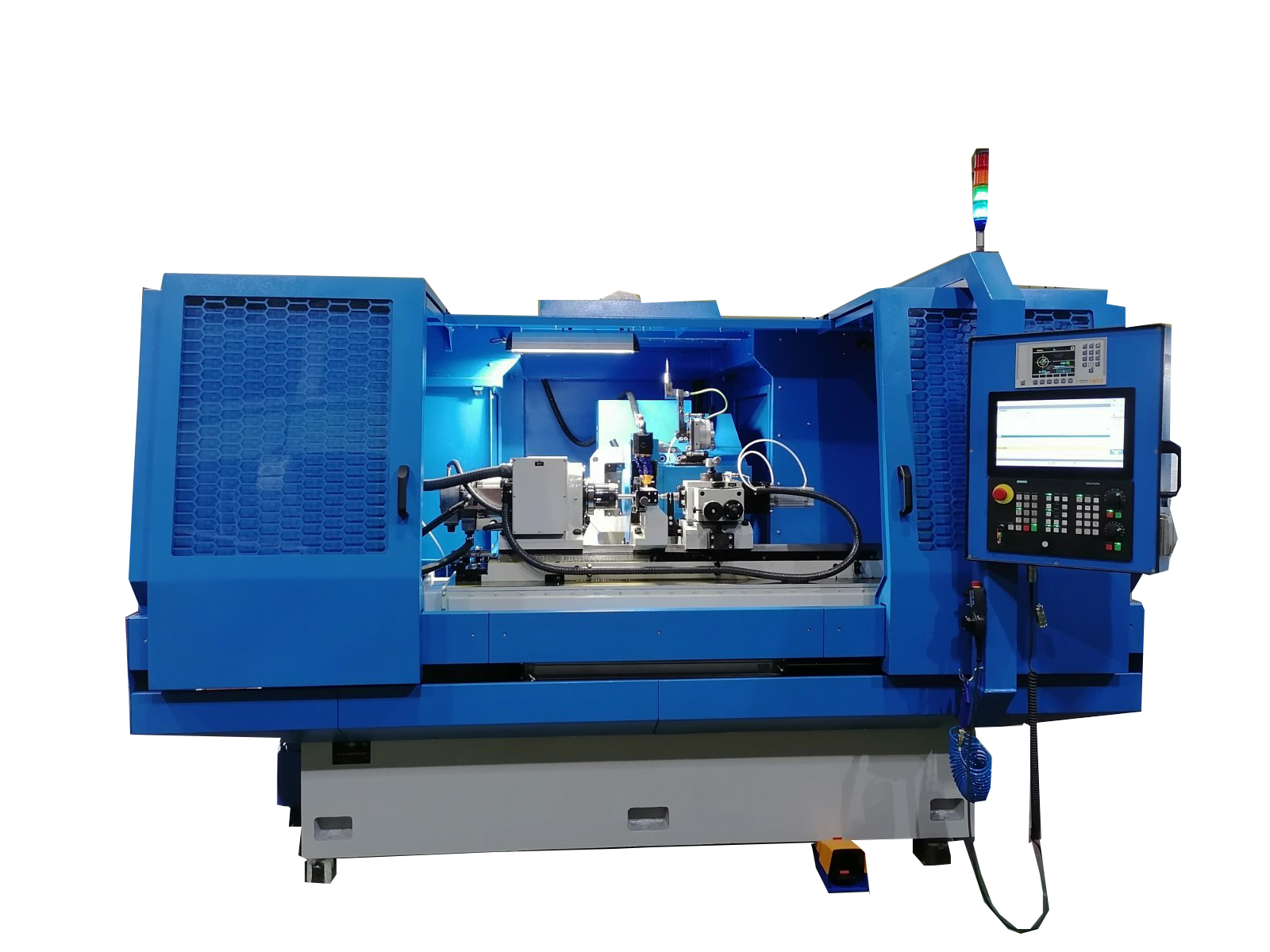

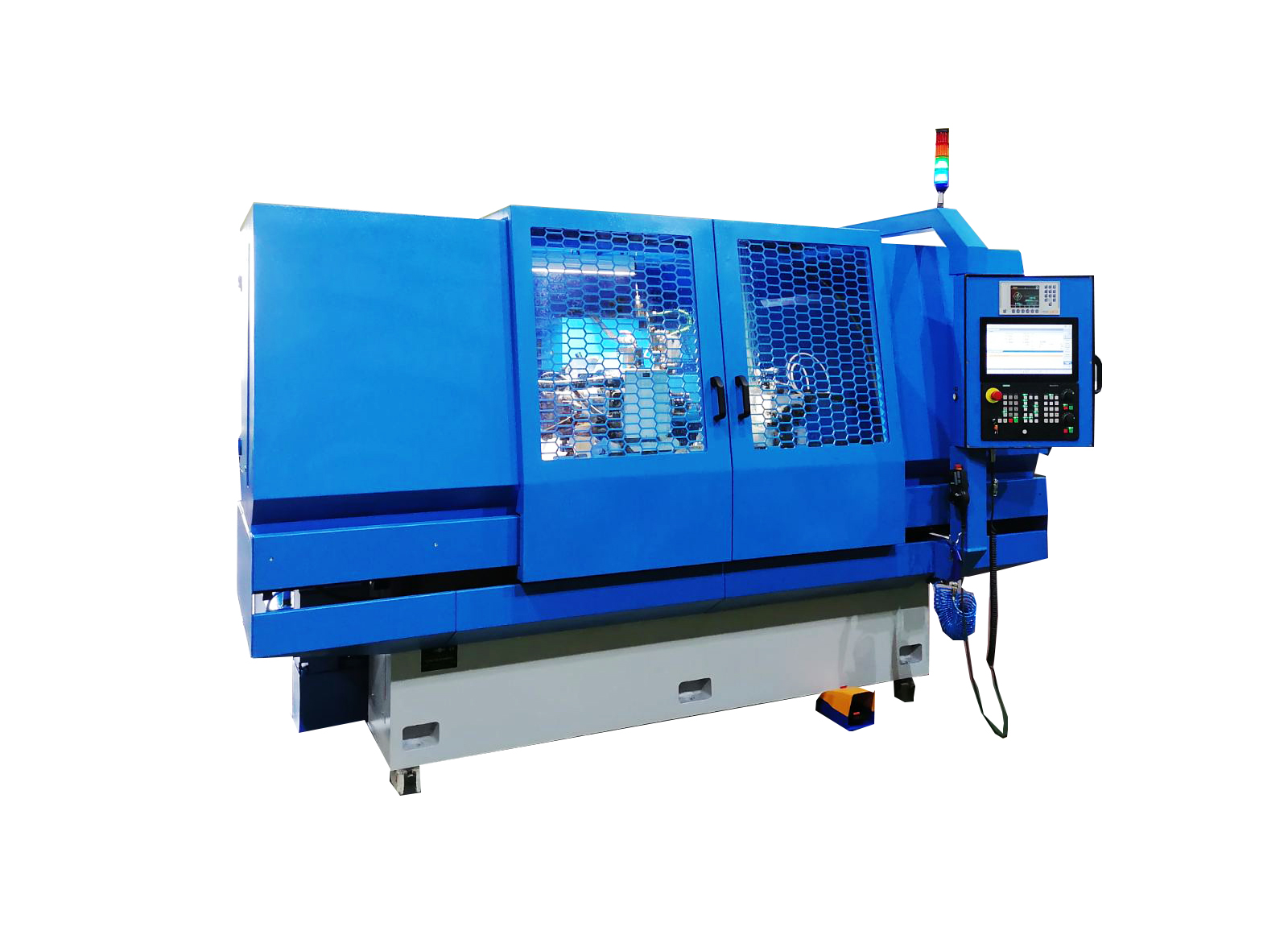

РЕЗЬБОШЛИФОВАЛЬНЫЙ СТАНОК С ЧПУ ОШ-633.2.ФЗ

Описание

     Резьбошлифовальный  станок   с  ЧПУ  модели  ОШ-633.2.Ф3  предназначен  для  чистового  наружного  шлифования  метрических, дюймовых, трапециидальных, упорных, однозаходних и многозаходних  резьб с правым или левым направлением, а также шлифования профиля червяков.

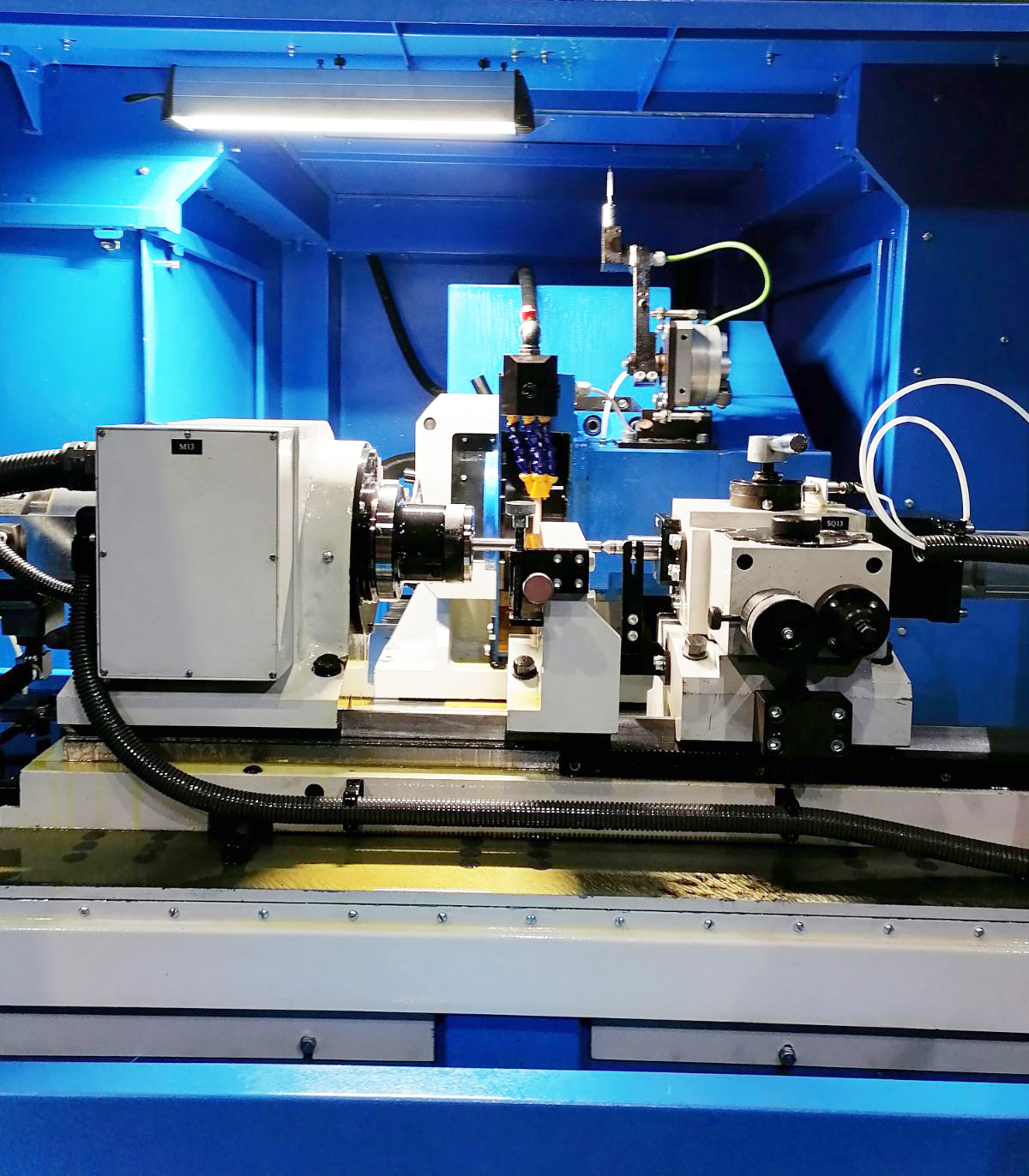

     Шлифование профиля резьбы осуществляется однониточным абразивным или эльборовым шлифовальным кругом по предварительно  обработанному профилю или по целому. Обрабатываемые детали базируются в центрах передней и задней бабки или в цанговом патроне, установленным в передней бабке.

     Система ЧПУ позволяет управлять четырьмя программируемыми линейными и круговыми координатами и двумя осями вращения. Правка  профиля  шлифовального круга осуществляется автоматически по программе вращающимся алмазным роликом.  Для  поиска  и  ощупывания  профиля  резьбы  и  контроля   конусности, станок оснащается устройством ориентации с датчиком касания и щупом.

  Шлифовальная бабка имеет встроенную динамическую  балансировку  шлифовального круга. Максимальная длина шлифования резьбы – 570 мм, обрабатываемый диаметр 2,5…500 мм, мощность шлифовальной бабки - 7,5 кВт.

Отправить заявку

ОСОБЕННОСТИ КОНСТРУКЦИИ

  • Система ЧПУ с сервоприводами.
  • Частотное регулирование оборотов шпинделя шлифовальной головки.
  • Линейные и круговые датчики обратной связи по программируемым координатам- - поперечное перемещение бабки шлифовальной – координата Х; - продольное перемещение салазок с бабкой шлифовальной – координата Z; - угловой поворот головки шлифовальной в вертикальной плоскости (угол наклона витка резьбы) - координата А; - вращение обрабатываемой детали - координата С;
  • Бесконтактные датчики и конечные выключатели.
  • Электрошкаф собственного изготовления с холодильным агрегатом.
  • Замкнутые роликовые линейные направляющие.
  • Высокоточные беззазорные шарико-винтовые передачи» для: продольного перемещения салазок, поперечного бабки шлифовальной.
  • Высокоточные радиально-упорные шариковые подшипники для шпинделя бабки изделия и поворотной оси головки шлифовальной.
  • Датчик касания фирмы.
  • Механизм контурной правки алмазным роликом от передней бабки.
  • Ограждение рабочей зоны «кабинетного» типа.
  • Технические характеристики
  • Описание конструкции
  • Комплект поставки
  • Опции
  • Видео
  • Референс-лист
  • Отзывы
  • Длина обрабатываемой заготовки
    600 мм
  • Диаметр обрабатываемой заготовки
    2,5...50 мм
  • Шероховатость поверхности обработанной периферией круга, Ra
    0,63...0,32
  • Диаметр шлифовального круга
    400 мм
  • Высота шлифовального круга
    6...40 мм
  • Посадочный диаметр шлифовального круга
    203 мм
  • Частота вращения шпинделя
    1500...3000 об/мин
  • Угол поворота шлифовальной бабки
    +-20 град
  • Мощность главного привода
    7,5 квт
  • Частота вращения обрабатываемой детали
    0...80 об/мин
  • Скорость установочных перемещений: продольное / поперечное
    10/10м/мин
  • Наибольшее продольное перемещение стола
    700 мм
  • Наибольшее поперечное перемещение шлифовальной бабки
    300 мм
  • Дискретность перемещения по программируемым линейным координатам Х
    Х и Z 0,0005 мм
  • Дискретность перемещения по круговой координате А
    A и С 0,0001 град
  • Габаритные размеры (длина х ширина х высота)
    3850 х 3100 х 2500 мм
  • Масса
    7000 кг

     Резьбошлифовальный  станок   с  ЧПУ  модели  ОШ-633.2.Ф3  предназначен  для  чистового  наружного  шлифования  метрических, дюймовых, трапециидальных, упорных, однозаходних и многозаходних  резьб с правым или левым направлением, а также шлифования профиля червяков.

     Шлифование профиля резьбы осуществляется однониточным абразивным или эльборовым шлифовальным кругом по предварительно  обработанному профилю или по целому. Обрабатываемые детали базируются в центрах передней и задней бабки или в цанговом патроне, установленным в передней бабке.

     Система ЧПУ позволяет управлять четырьмя программируемыми линейными и круговыми координатами и двумя осями вращения. Правка  профиля  шлифовального круга осуществляется автоматически по программе вращающимся алмазным роликом.  Для  поиска  и  ощупывания  профиля  резьбы  и  контроля   конусности, станок оснащается устройством ориентации с датчиком касания и щупом.

  Шлифовальная бабка имеет встроенную динамическую  балансировку  шлифовального круга. Максимальная длина шлифования резьбы – 570 мм, обрабатываемый диаметр 2,5…500 мм, мощность шлифовальной бабки - 7,5 кВт.

-       станок в сборе с бабками и датчиком касания;
-       механизм правки шлифовального круга;
-       гидростанция;
-       система подачи и очистки СОЖ;
-       холодильная установка термостабилизации СОЖ;
-       установка отсоса аэрозоли;
-       электрошкаф;

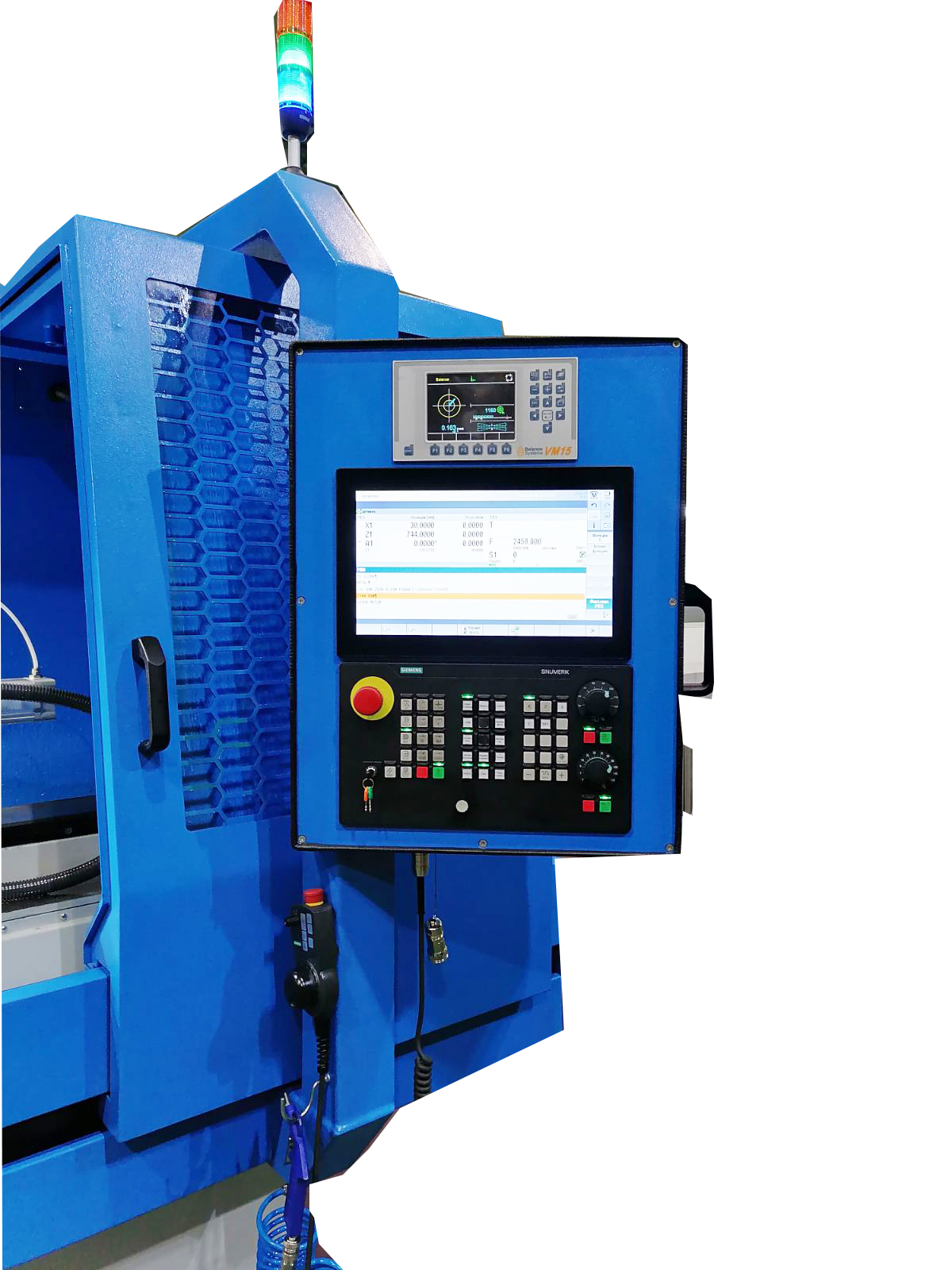

-       пульт управления с системой ЧПУ;
-       комплект запасных частей и принадлежностей на гарантийный срок эксплуатации;
-       комплект эксплуатационно-технической документации на русском языке.

  • Устройство обдува обработанных деталей. Данная опция включает в себя специальный пистолет с поливиниловой трубкой, через которую подводится под давлением из внешней сети воздух. Подача воздуха осуществляется на колодку, установленную на станине станка и далее на пистолет, который расположен на передней поверхности станины в зоне расположения оператора. Путём нажатия на рычаг пистолета, оператор может производить обдув сжатым воздухом снятых со стола или электромагнитной плиты обработанных деталей.

  • Агрегат для подачи СОЖ и её очистки.

  • Установка для отсоса аэрозолей из зоны обработки.
