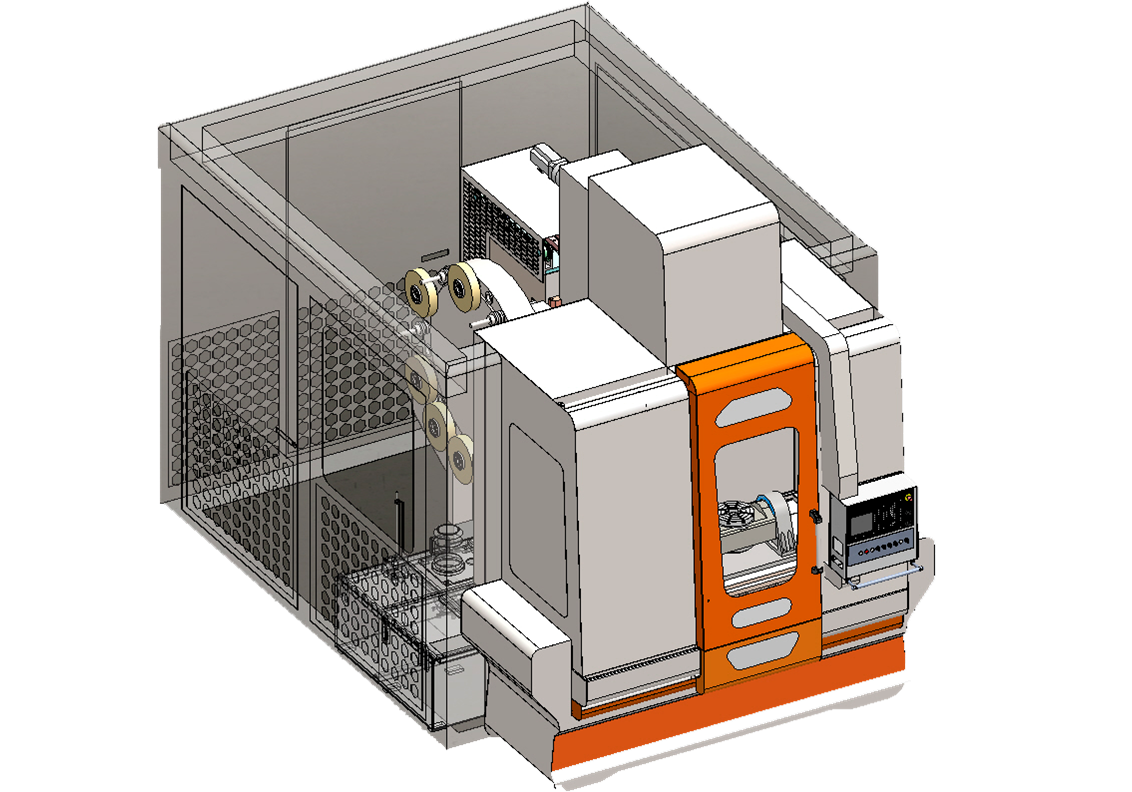

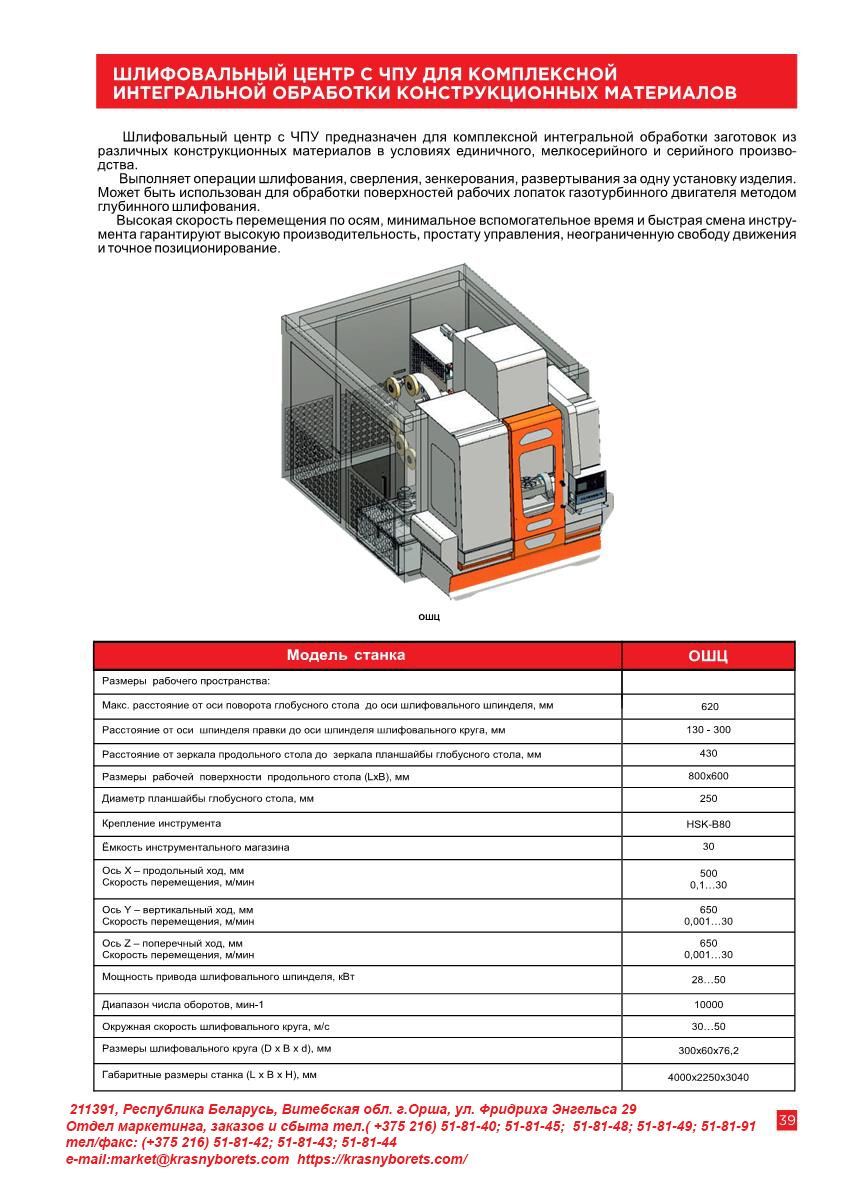

ШЛИФОВАЛЬНЫЙ ЦЕНТР С ЧПУ ОШЦ ДЛЯ КОМПЛЕКСНОЙ ИНТЕГРАЛЬНОЙ ОБРАБОТКИ

Описание

Шлифовальный центр с ЧПУ предназначен для комплексной интегральной обработки заготовок из различных конструкционных материалов в условиях единичного, мелкосерийного и серийного производства.
Выполняет операции шлифования, сверления, зенкерования, развертывания за одну установку изделия. Может быть использован для обработки поверхностей рабочих лопаток газотурбинного двигателя методом глубинного шлифования.
Высокая скорость перемещения по осям, минимальное вспомогательное время и быстрая смена инструмента гарантирует высокую производительность, простоту управления, неограниченную свободу движения и точное позиционирование.

Скачать

Технические характеристики
Описание конструкции
Комплект поставки
Опции
Видео
Референс-лист
Отзывы

Ширина зеркала стола
600мм
Длина зеркала стола
800мм
Диаметр шлифовального круга
300мм
Высота шлифовального круга
60мм
Посадочный диаметр шлифовального круга
76,2мм
Наибольшее расстояние от зеркала до оси шпинделя
620мм
Максимальное расстояние от оси поворота глобусного стола до оси шлифовального шпинделя
620 мм
Расстояние от зеркала продольного стола до зеркала планшайбы глобусного стола
430 мм
Диаметр планшайбы глобусного стола
250 мм
Крепление инструмента
HSK-B80
Емкость инструментального магазина
30
Ось Х-продольный ход
500мм
Скорость перемещения по оси Х
0,1...30м/мин
Ось У-вертикальный ход
650мм
Скорость перемещения по оси У
0,001...30м/мин
Ось Z -поперечный ход
650мм
Скорость перемещения по оси Z
0,001...30м/мин
Мощность привода шлифовального шпинделя
28...50кВт
Диапазон числа оборотов
100001/мин
Окружная скорость шлифовального круга
30...50м/с
Габаритные размеры (длина х ширина х высота)
4000х2250х3040мм
