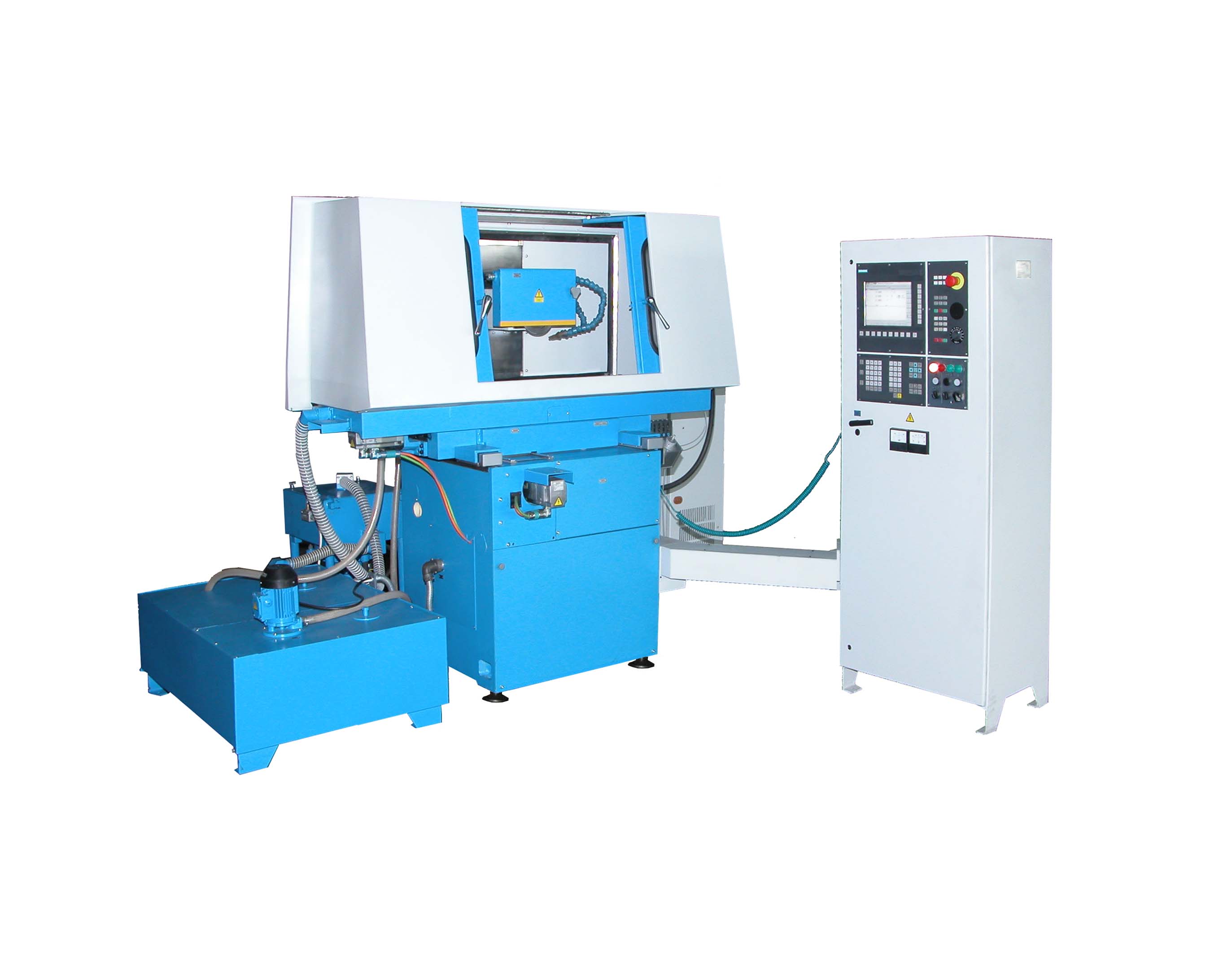

ПОЛУАВТОМАТ ДЛЯ АЛМАЗНО-ЭЛЕКТРОХИМИЧЕСКОГО ШЛИФОВАНИЯ С ЧПУ ПАЗОВ ОШ-625ЭФ3

Описание

 Полуавтомат предназначен для электрохимического шлифования алмазным кругом плоскопрофильных поверхностей и щелевых пазов на деталях из труднообрабатываемых материалов: твердого сплава, жаропрочных сплавов и сталей на хромоникелевой основе, титановых сплавов и др.
  На полуавтомате осуществляется обработка поверхностей по целому, со съемом всего припуска. Применение источника технологического тока позволяет осуществить процесс электрохимического шлифования, который включает в себя анодное растворение металла и алмазное шлифование. Обработка осуществляется алмазным токопроводящим кругом с применением электролита и подачей потенциала “+“ и “-“ на обрабатываемую деталь и круг. Возможна обработка наклонных и криволинейных поверхностей и пазов.


Отправить заявку Скачать

ОСОБЕННОСТИ КОНСТРУКЦИИ

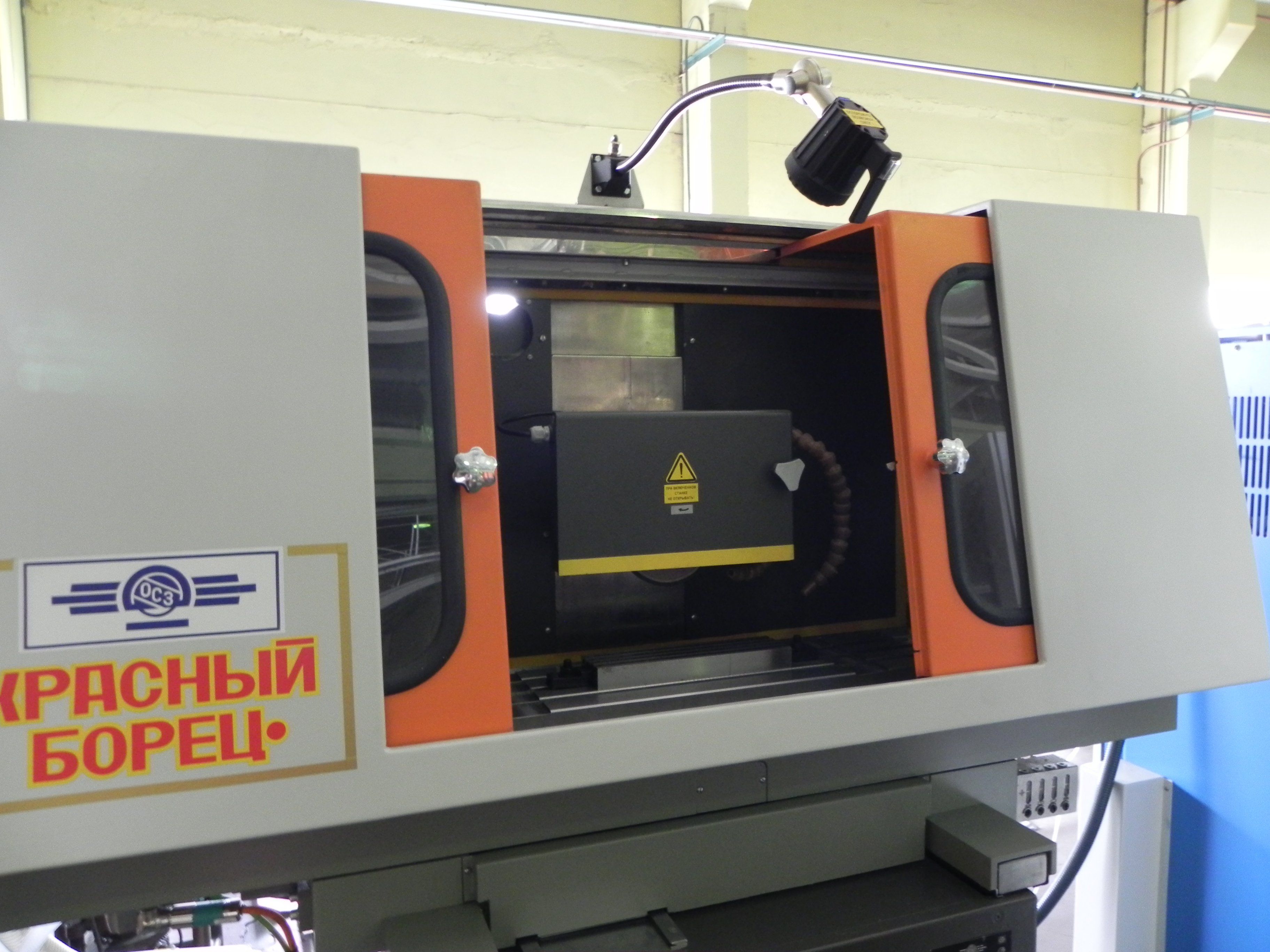

  • Защита зоны резания кабинетного типа.
  • Очистка электролита от взвешенных частиц обработки при помощи центрифуги.
  • Отсутствие износа алмазного круга за счет электро­химического процесса в зоне обработки.
  • Перемещение рабочих органов на роликовых опорах посредством шариковинтовых пар качения.
  • Линейная и круговая интерполяция по координатам X, Y и Z.
  • Преобразователи линейного перемещения.
  • Привода.
  • Подшипники шлифголовки.
  • Система ЧПУ
  • Технические характеристики
  • Описание конструкции
  • Комплект поставки
  • Опции
  • Видео
  • Референс-лист
  • Отзывы
  • Размеры рабочей поверхности стола (длина х ширина)
    450 х 200 мм
  • Наибольшие перемещения стола
    550 мм
  • Наибольшее расстояние от зеркала стола до оси шпинделя
    415 мм
  • Скорость перемещения стола
    0,01...250 мм/мин
  • Мощность главного привода
    2,2 кВт
  • Точность позиционирования по координатам
    0,004 мм
  • Перемещение стола
    550 мм
  • Габаритные размеры (длина х ширина х высота)
    2500 х 2650 х 2360 мм
  • Масса
    2000 кг
