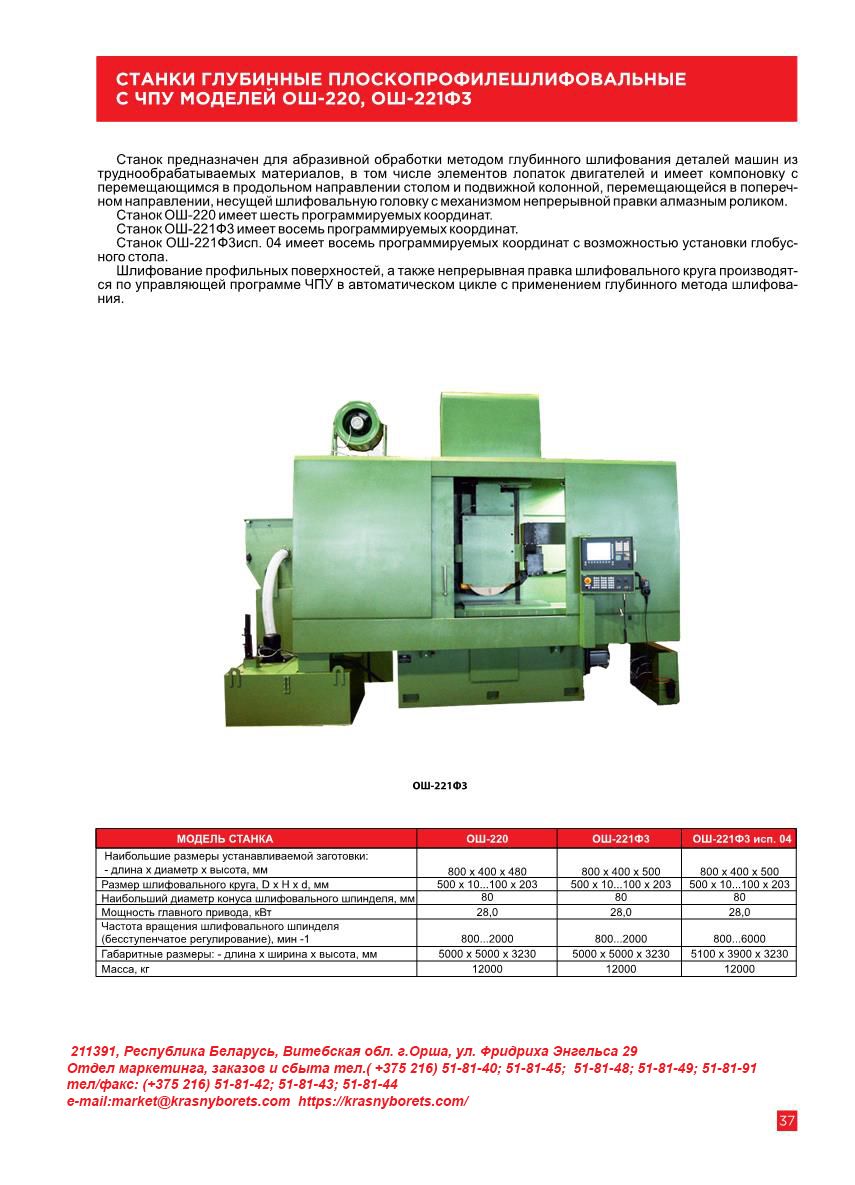

ПОЛУАВТОМАТ ГЛУБИННЫЙ ПЛОСКОПРОФИЛЕШЛИФОВАЛЬНЫЙ С ЧПУ ОШ-221Ф3

Описание

Полуавтомат глубинный плоскопрофилешлифовальный с ЧПУ ОШ-221Ф3 предназначен для глубинного шлифования абразивными шлифовальными кругами профильных поверхностей и глубоких пазов деталей, изготовленных из жаропрочных и других трунообрабатываемых материалов. Имеет восемь программируемых координат.

Количество управляемых  координат  и осей
Х -  продольное перемещение  стола
Y -  вертикальное перемещение шлифовальной головки
Z -  поперечное  перемещение  колонны
V  - вертикальное  перемещение  ползуна  механизма  правки
Q1, Q2 - вертикальное сопел СОЖ (правое, левое)
Sp1  - частота  вращения  шлифовального круга
Sp2 - частота вращения алмазного ролика механизма правки

Область применения станка – предприятия серийного и крупносерийного производства.

Отправить заявку Скачать

ОСОБЕННОСТИ КОНСТРУКЦИИ

  • Систему ЧПУ «Sinumerik-840Dsl» с приводами Sinamiks фирмы Siemens.
  • На станке установлено программно-математическое обеспечение для создания программ глубинной обработки деталей с использованием непрерывной правки шлифовального круга.
  • Фотоимпульсные преобразователи линейного перемещения по координатам Y, Z и V фирмы «Fagor».
  • Электрошкаф электроавтоматики и пульт управления с системой ЧПУ.
  • Механизм непрерывной правки шлифовального круга алмазным роликом.
  • Система подачи и очистки СОЖ.
  • Технические характеристики
  • Описание конструкции
  • Комплект поставки
  • Опции
  • Видео
  • Референс-лист
  • Отзывы
  • Размеры устанавливаемой заготовки (длина х ширина х высота)
    800 х 400 х 500 мм
  • Диаметр шлифовального круга
    500 мм
  • Высота шлифовального круга
    10...100 мм
  • Посадочный диаметр шлифовального круга
    203 мм
  • Частота вращения шлифовального шпинделя
    800...2000 об/мин
  • Мощность главного привода
    28кВт
  • Наибольший диаметр конуса шлифовального шпинделя
    80 мм
  • Габаритные размеры (длина х ширина х высота)
    5000 х 5000 х 3230 мм
  • Масса
    12 000кг

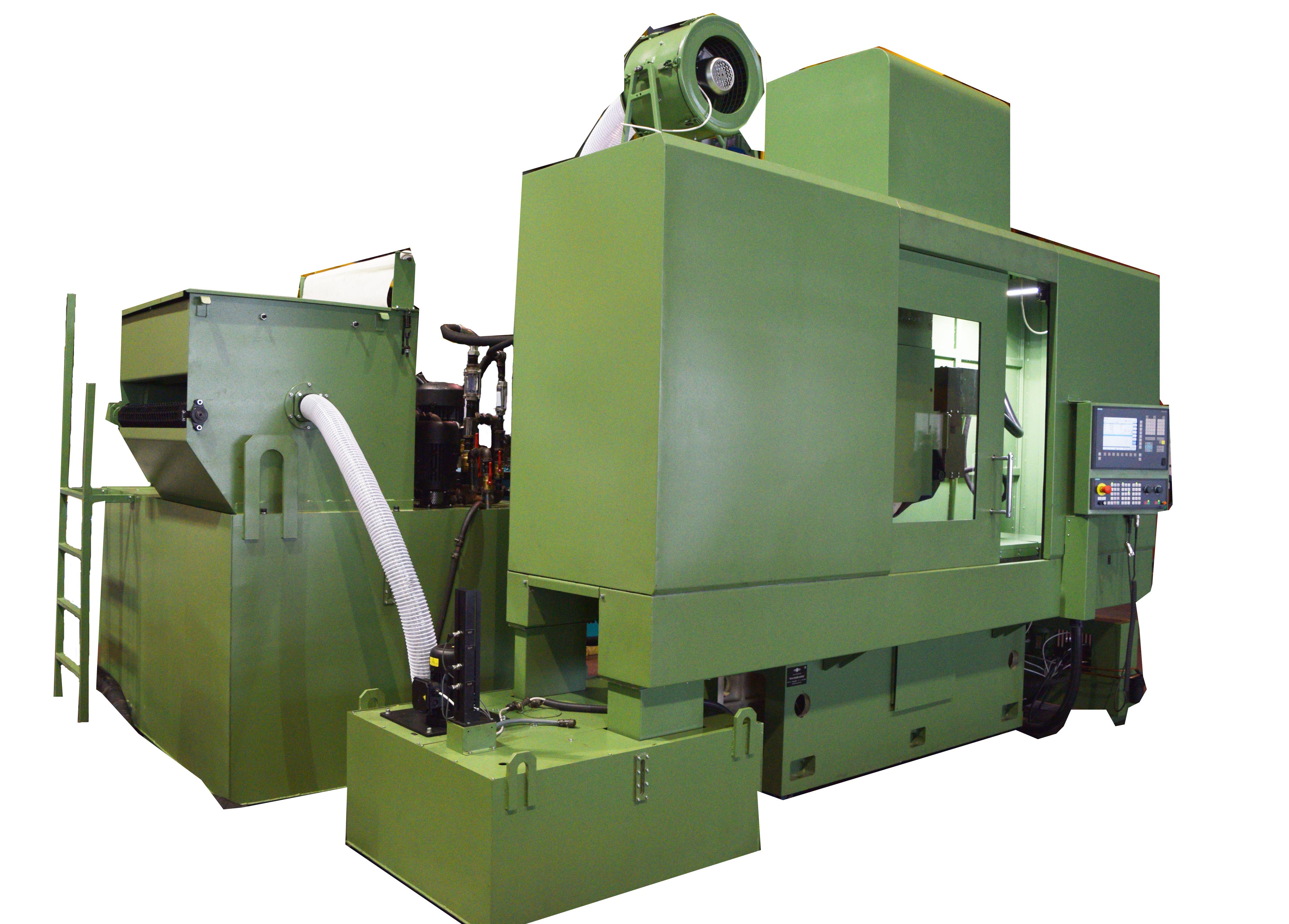

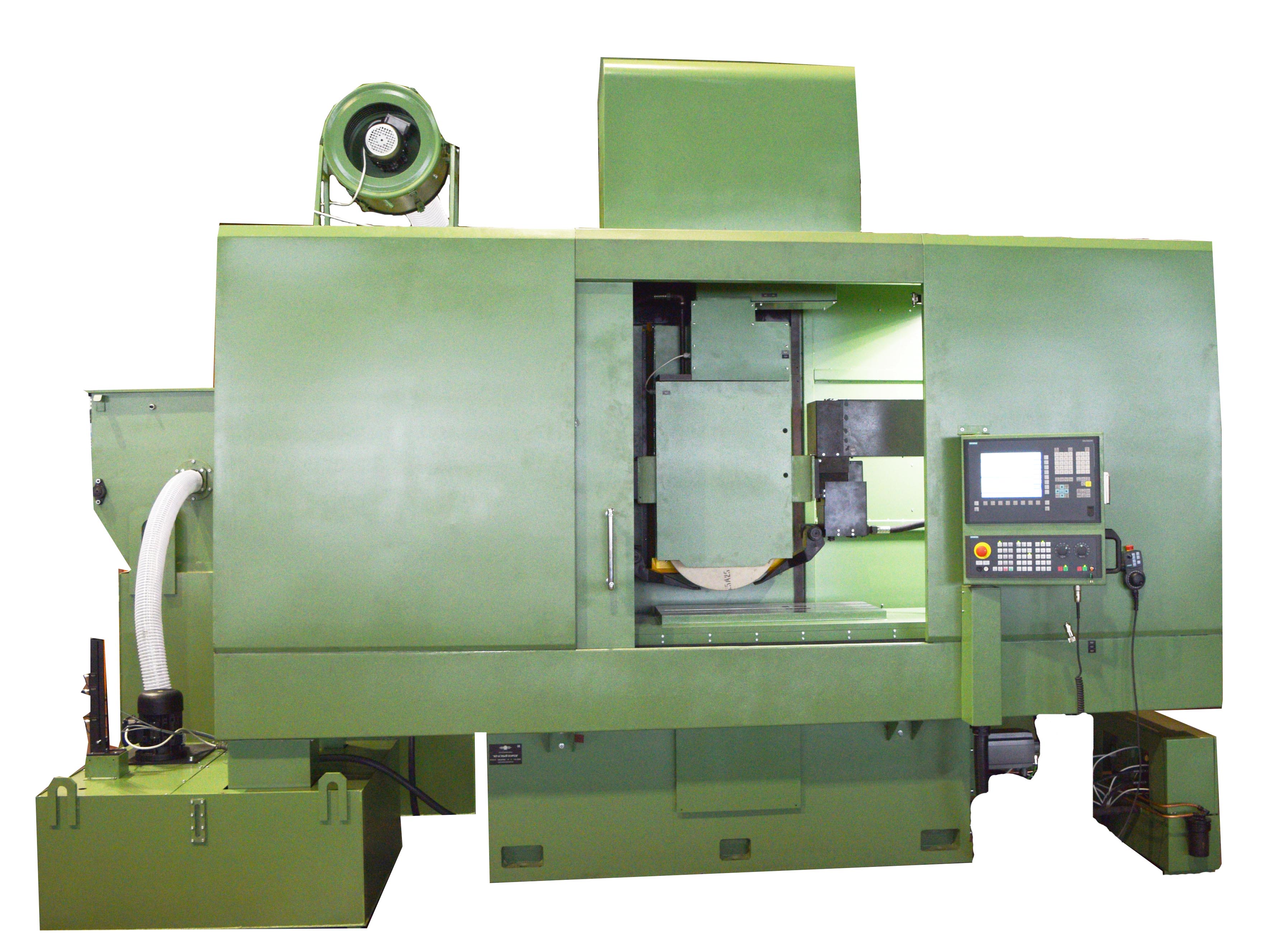

Станок имеет компоновку с перемещающимся в продольном направлении столом и подвижной колонной, перемещающейся в поперечном направлении, несущей шлифовальную головку.

Стол продольный обеспечивает продольную подачу при шлифовании, шлифовальная головка перемещается внутри колонны вертикально.

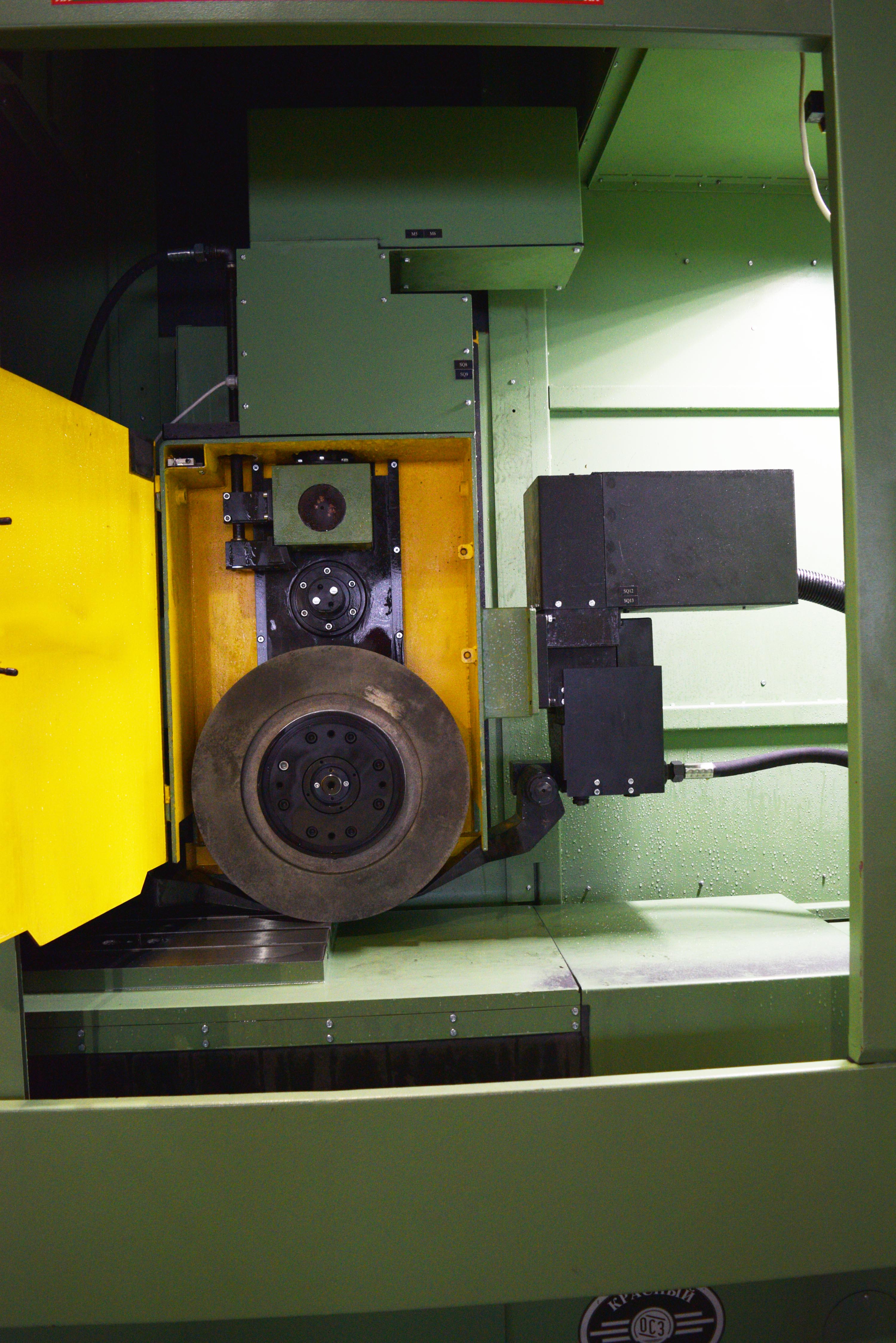

На шлифовальной головке установлены кожух шлифовального круга и механизм непрерывной правки шлифовального круга c вращающимся алмазным роликом. На кожухе находятся механизмы автоматического перемещения сопел (правого и левого) подачи СОЖ по мере износа шлифовального круга. Сопло гидродинамической очистки шлифовального круга (ГДО) смонтировано на каретке шпинделя алмазного ролика механизма непрерывной правки и перемещается вместе с ним.

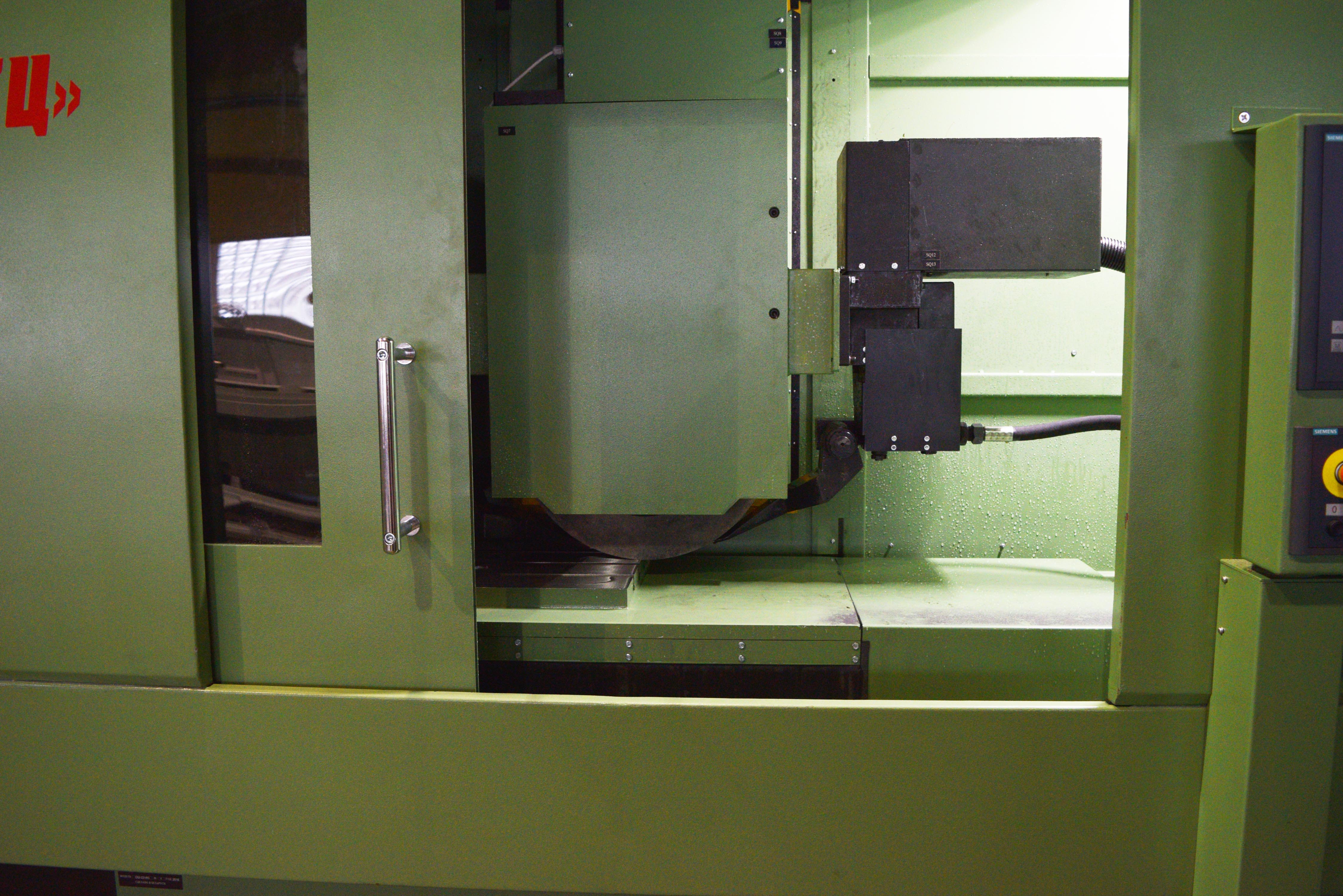

Управление станком осуществляется системой ЧПУ с пульта управления станка, расположенного спереди справа от рабочей зоны. Рабочая зона шлифования ограждена защитой кабинетного типа, в которой предусмотрено присоединение вытяжной системы отсоса аэрозолей СОЖ. Передняя стенка защиты имеет подвижную открывающуюся дверь с оргстеклом.

Шлифование профильных поверхностей, а также непрерывная правка шлифовального круга с автоматической компенсацией износа производятся по управляющей программе ЧПУ в автоматическом цикле, при этом применяется глубинный метод шлифования.

Смазка направляющих продольного перемещения стола – автоматическая от централизованной системы.

Смазка направляющих вертикального и поперечного перемещения – консистентная.

Смазка всех ШВП – консистентная.

Смазка подшипников шпинделей – консистентная на весь срок службы.

- станок в сборе;

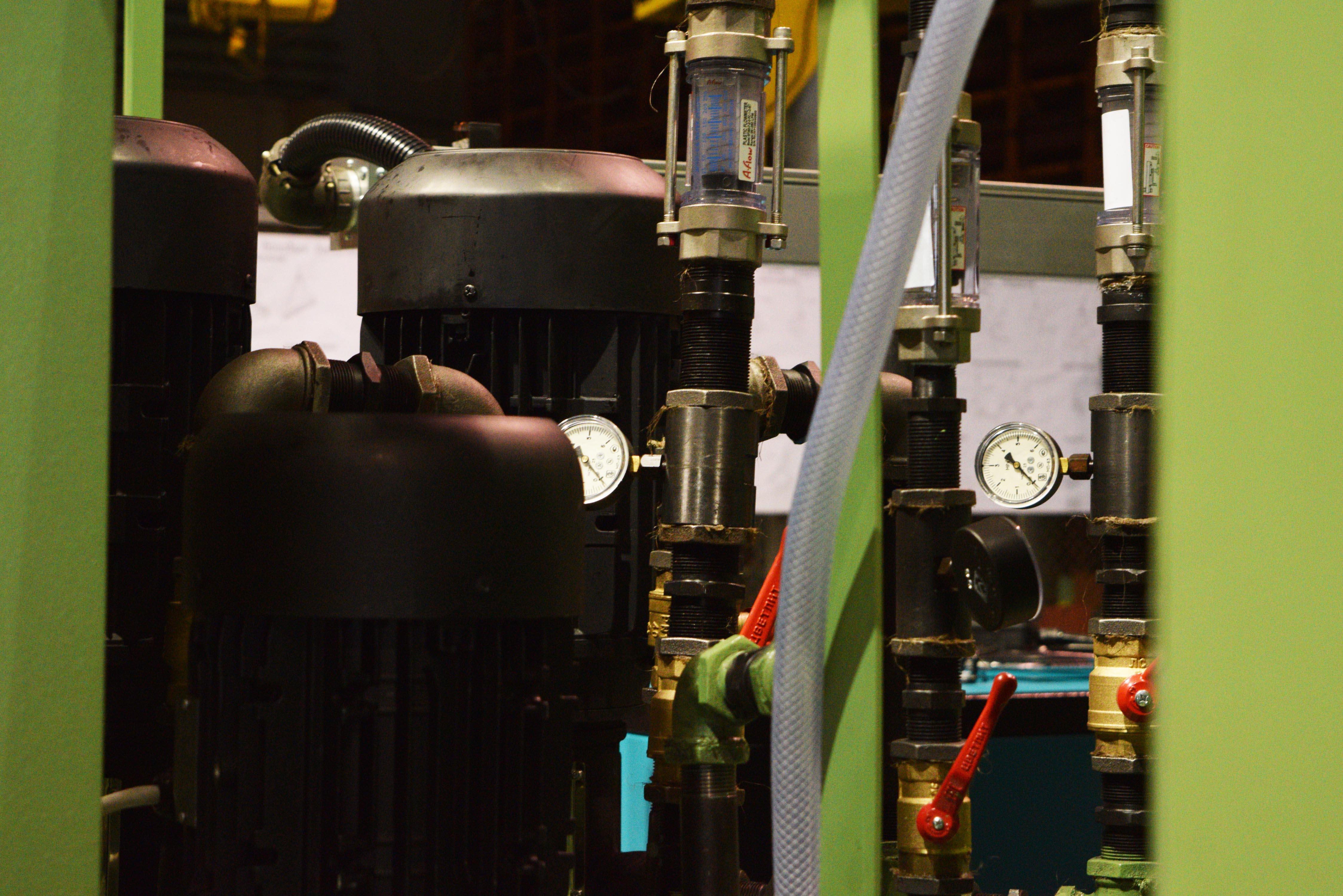

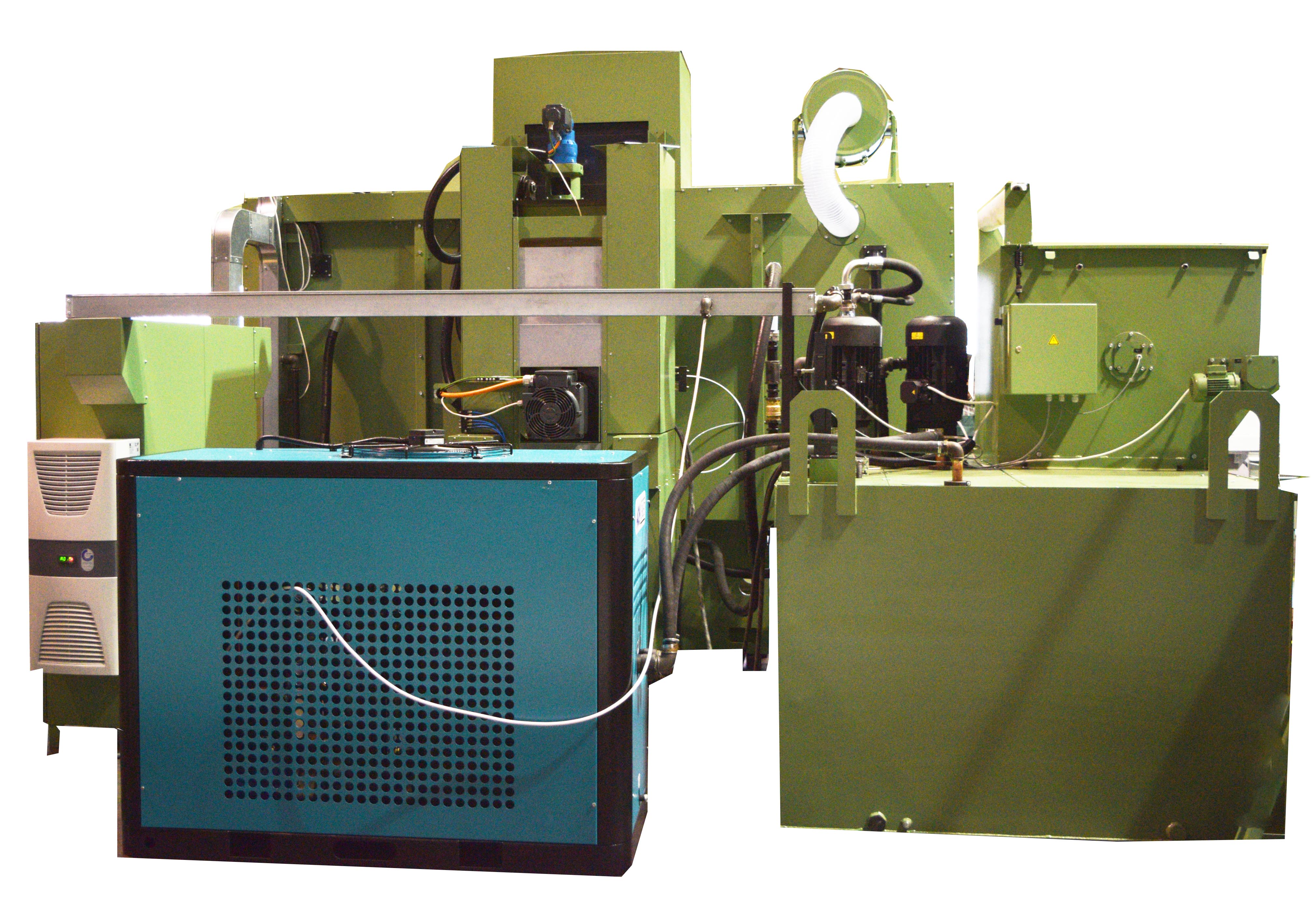

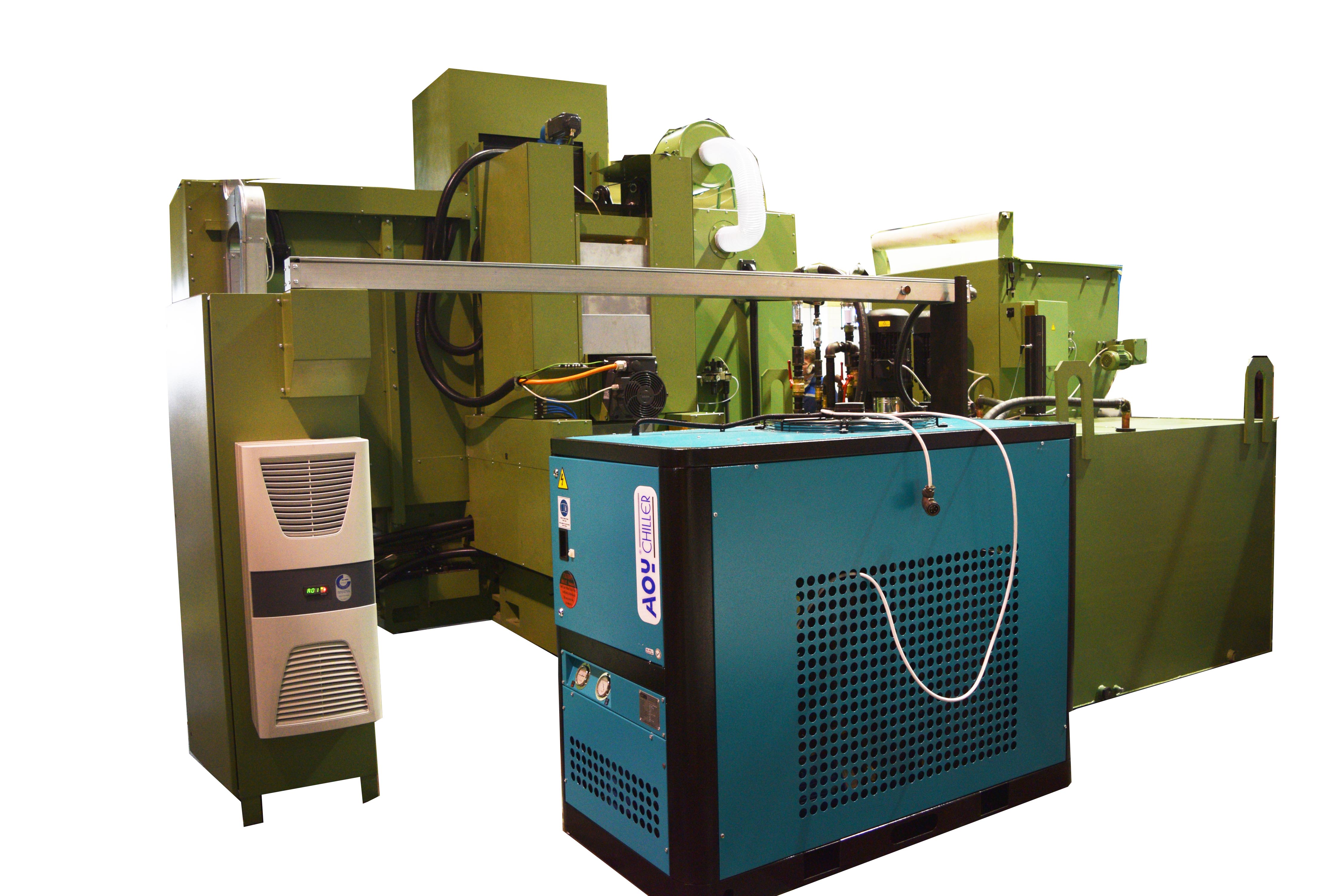

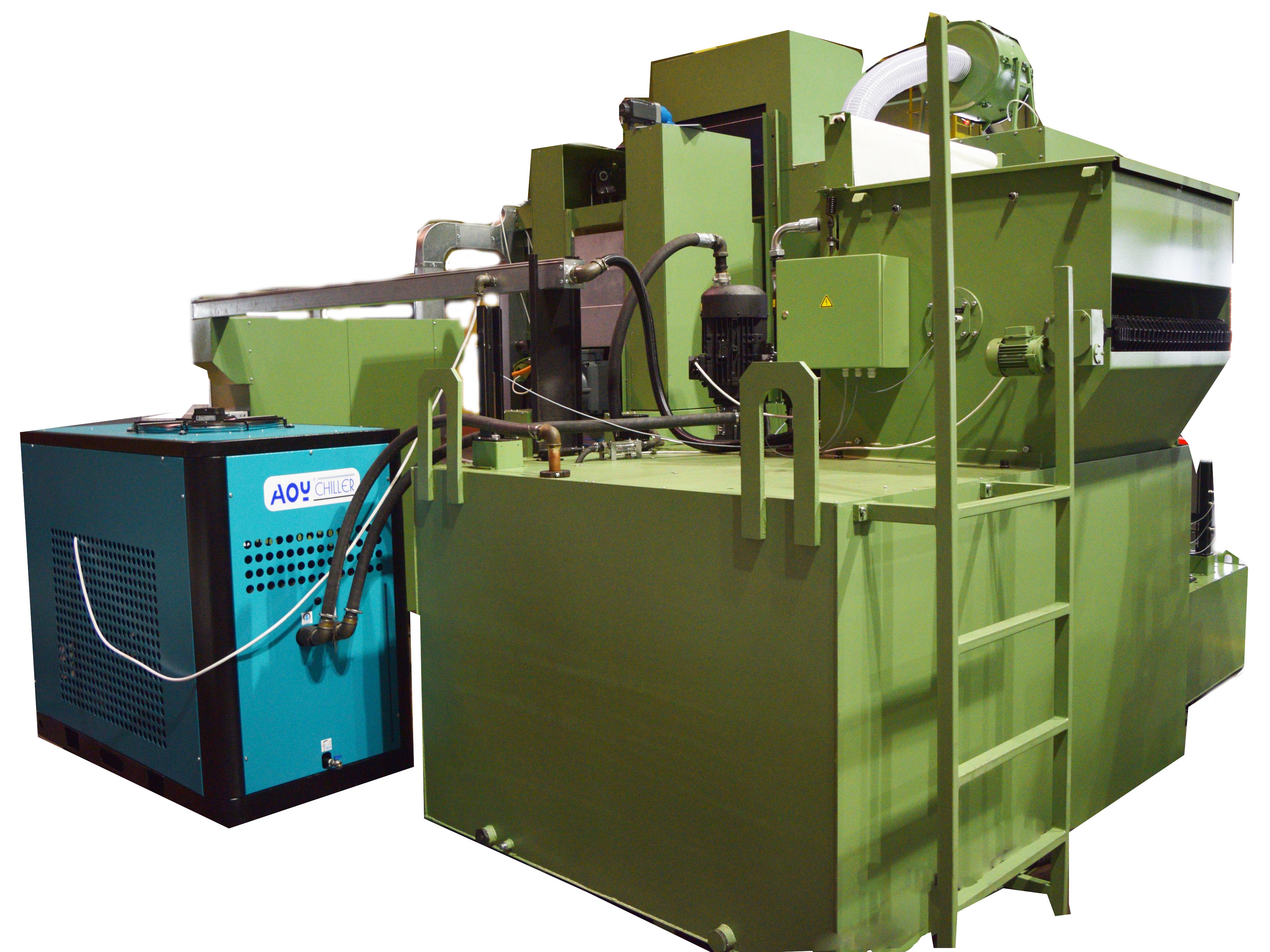

- система подачи и очистки СОЖ с холодильной установкой;

- гидростанция;

- шкаф электроавтоматики;

- пульт управления с системой ЧПУ;

- аэрозолеотсасывающий агрегат;

- комплект запасных частей и принадлежностей, быстро изнашиваемые детали на 1 год эксплуатации;

- комплект установочных опор (башмаки) для установки станка – 9 шт.
