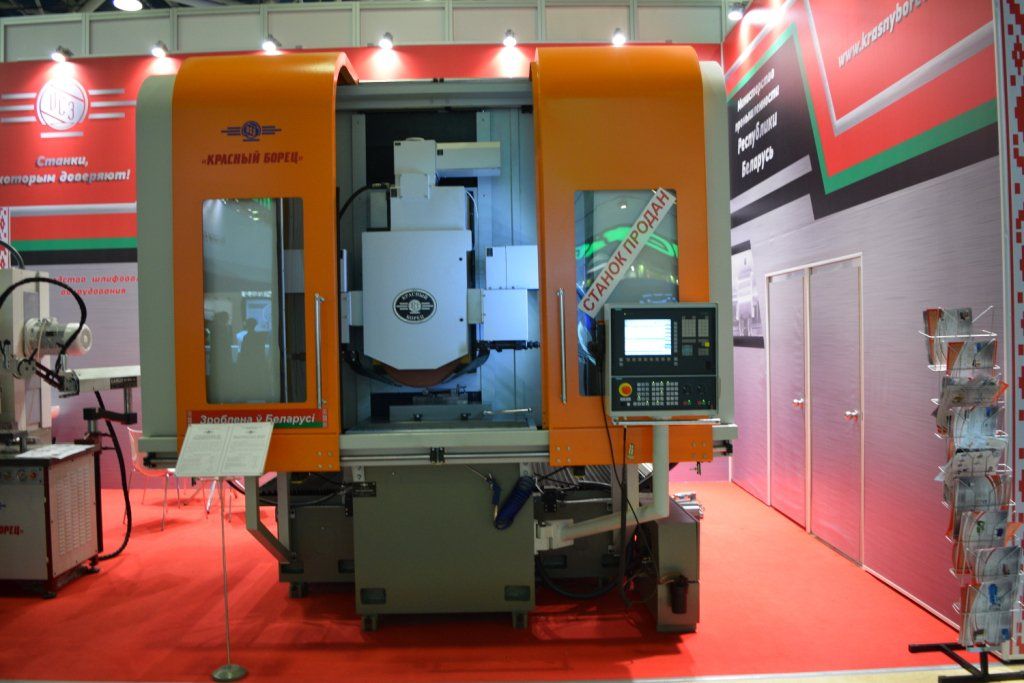

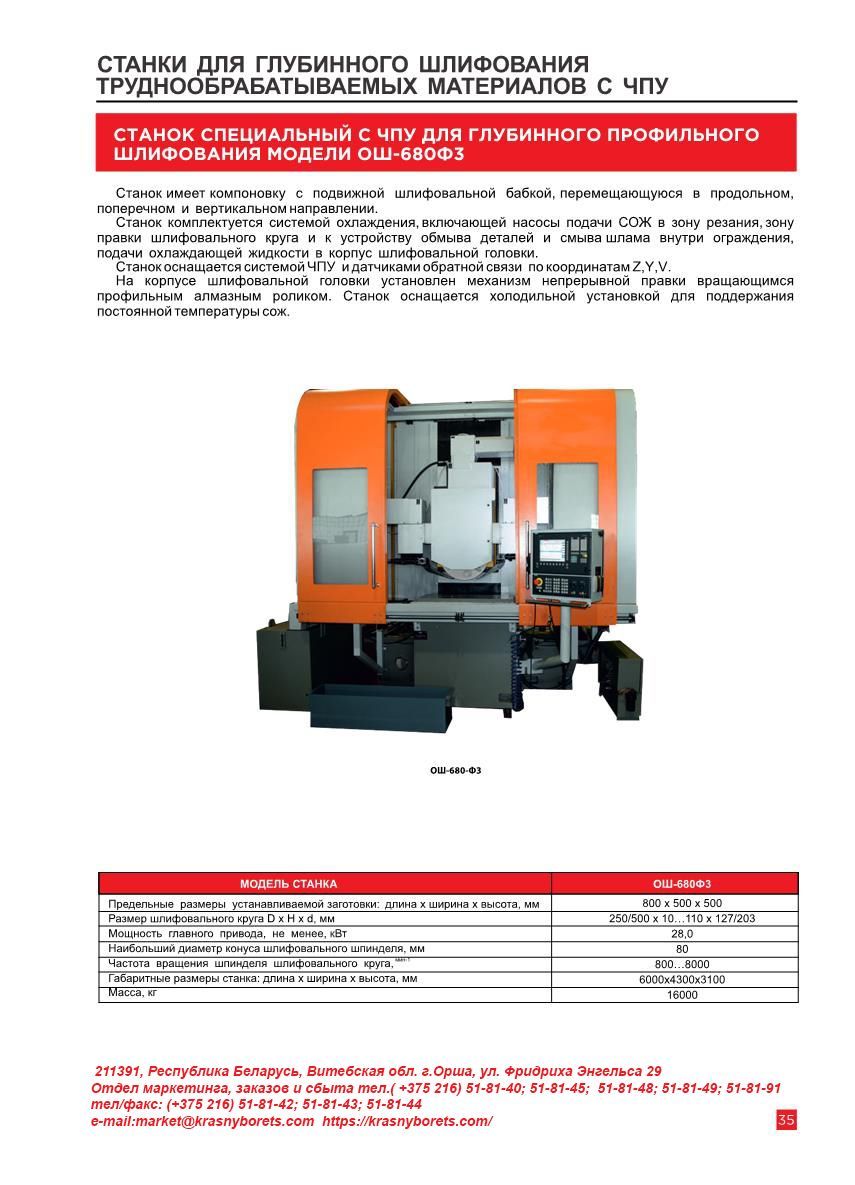

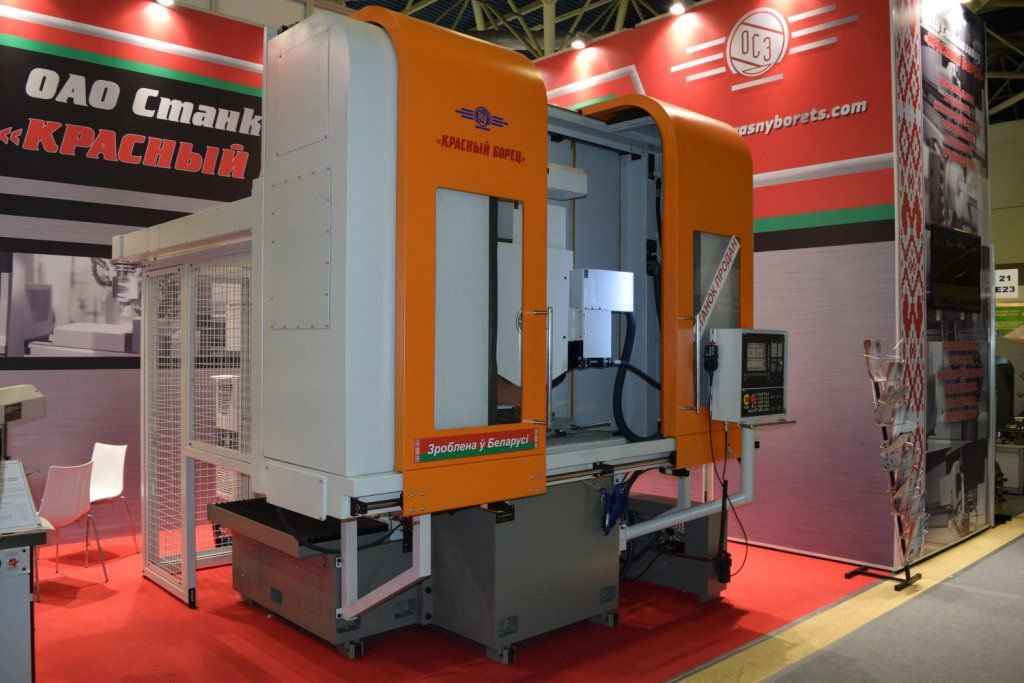

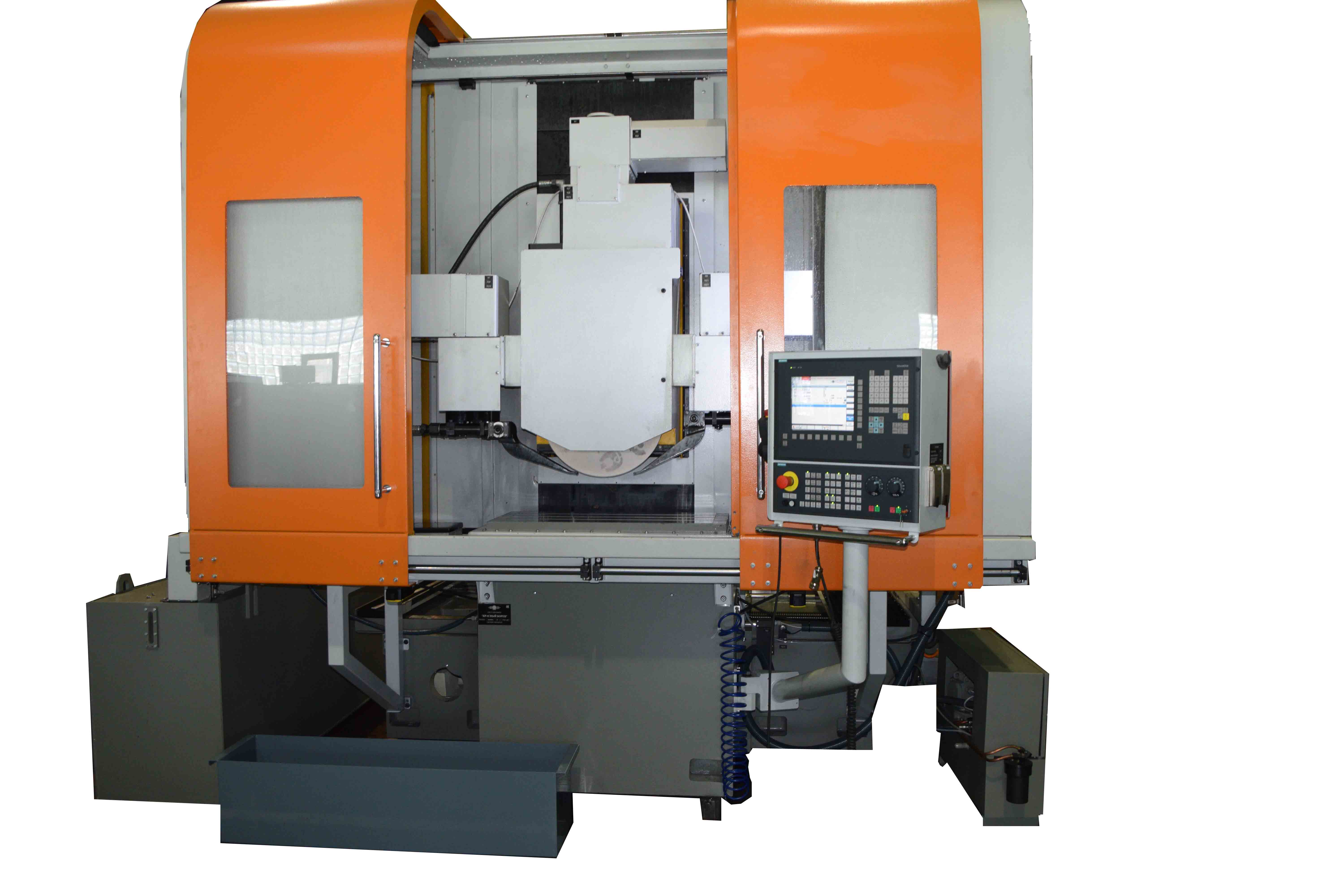

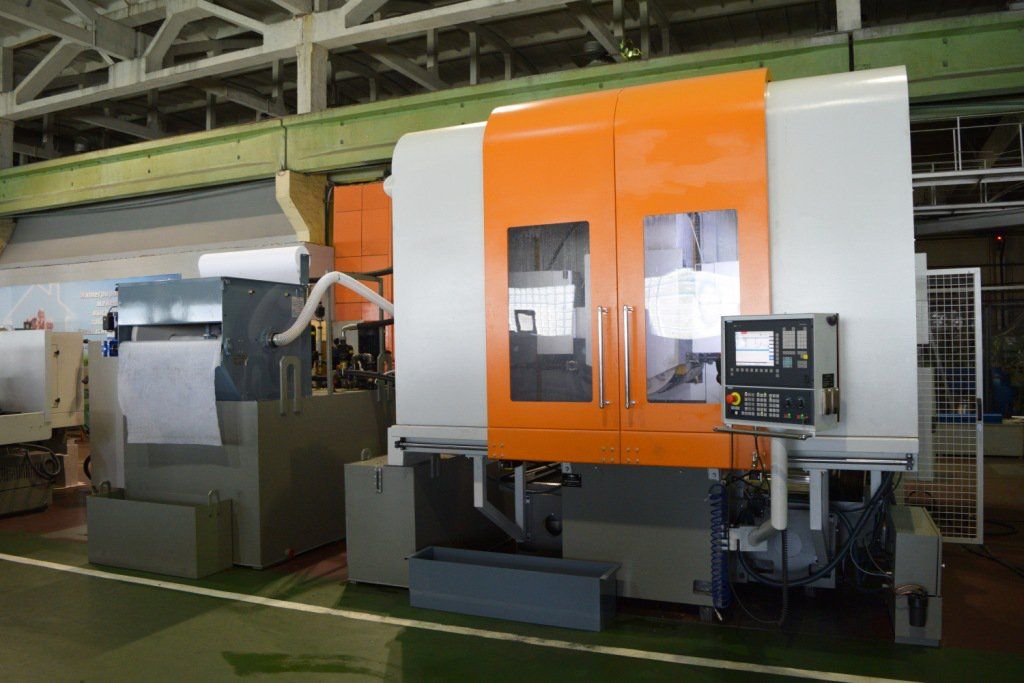

СТАНОК СПЕЦИАЛЬНЫЙ С ЧПУ ДЛЯ ГЛУБИННОГО ПРОФИЛЬНОГО ШЛИФОВАНИЯ ОШ-680Ф3

Описание

   Станок специальный для глубинного профильного шлифования с ЧПУ ОШ-680 предназначен для глубинного шлифования абразивными шлифовальными кругами профильных прецизионных поверхностей лопаток газотурбинных двигателей, изготовленных из жаропрочных и других труднообрабатываемых материалов.
   Область применения  станка – предприятия серийного  и  крупносерийного производства.
   На станке установлена управляемая программа глубинной обработки деталей. Предусмотрено управление по следующим осям координат станка:
- продольное перемещение шлиф. головки – координата Х;
- вертикальное перемещение шлифовальной головки - координата Y;
- вертикальное перемещение алмазного ролика механизма правки - координата V;

Отправить заявку Скачать

ОСОБЕННОСТИ КОНСТРУКЦИИ

  • Установка обрабатываемых деталей осуществляется в приспособлении заказчика. Зажим детали осуществляется механически вручную.
  • Подвод электроэнергии к электрошкафу осуществляется централизовано от энергосети заказчика, напряжение 380В ±10%, 50Гц ±1%.
  • Подача сжатого воздуха к станку осуществляется централизовано от пневмосети заказчика, давление 4,5…5 бар.
  • Технические характеристики
  • Описание конструкции
  • Комплект поставки
  • Опции
  • Видео
  • Референс-лист
  • Отзывы
  • Размеры рабочей поверхности стола (длина х ширина)
    650 х 500 мм
  • Размеры устанавливаемой заготовки (длина х ширина х высота)
    800 х 500 х 400 мм
  • Число Т-образных пазов поверхности стола
    5 шт
  • Ширина пазов поверхности стола
    18 мм
  • Расстояние между пазами поверхности стола
    80 мм
  • Диаметр шлифовального круга
    500 мм
  • Высота шлифовального круга
    10...110 мм
  • Посадочный диаметр шлифовального круга
    203 мм
  • Частота вращения шлифовального шпинделя
    800...8000 мм/мин
  • Наружный диаметр устанавливаемого алмазного ролика
    100...160 мм
  • Внутренний диаметр устанавливаемого алмазного ролика
    52H5 мм
  • Мощность главного привода
    28 кВт
  • Наибольшая масса устанавливаемой заготовки ( с учетом массы закрепляющих элементов)
    1000 кг
  • Наибольший диаметр конуса шлифовального шпинделя
    80 мм
  • Продольное перемещение стола (Х)
    660 мм
  • Поперечное перемещение колонны (Z)
    500 мм
  • Вертикальное перемещение шлифовального круга (Y)
    500мм
  • Вертикальное перемещение алмазного ролика (V)
    100 мм
  • Ширина правящего алмазного ролика
    15...115 мм
  • Скорость продольного перемещения шлифовального круга (Х)
    0,01...10 м/мин
  • Скорость поперечного перемещения шлифовального круга (Z)
    0,01...6 м/мин
  • Скорость вертикального перемещения шлифовального круга (Y)
    0,01...6 м/мин
  • Скорость верикального перемещения алмазного ролика (V)
    0,01...1 м/мин
  • Дискретность перемещения по координатам X, Z
    0,001 мм
  • Дискретность перемещения по координатам Y, V
    0,0001 мм
  • Пределы продольных рабочих подач (X)
    10...1000 мм/мин
  • Минимальные пределы вертикальных рабочих подач (Y)
    0,1 мкм/об
  • Максимальные пределы вертикальных рабочих подач (Y)
    6000 мм/мин
  • Пределы поперечных рабочих подач (Z)
    5...6000 мм/мин
  • Минимальные пределы поперечных рабочих подач (V)
    0,1 мкм/об
  • Максимальные пределы вертикальных рабочих подач (V)
    100мм/мин
  • Подача насоса гидропривода станка
    3,3 л/мин
  • Рабочее давление гидропривода станка
    2,0 МПА
  • Объем бака гидропривода станка
    25 л
  • Подача насоса полива в зону резания
    350 л/мин
  • Рабочее давление системы очистки СОЖ
    12,0 МПА
  • Подача насоса полива в зону правки
    80 л/мин
  • Рабочее давление очистки СОЖ
    6,0 МПА
  • Объём бака очистки СОЖ
    3200 л
  • Пропускная способность фильтров-транспортёров
    2 х 220 л/мин
  • Габаритные размеры (длина х ширина х высота)
    6000 х 3800 х 3100 мм
  • Масса
    16000 кг

        Станок имеет компоновку с подвижной шлифовальной бабкой в продольном, поперечном и вертикальном направлении. Основанием станка является станина, в передней части которой имеется неподвижный стол, на который устанавливается базирующее приспособление для закрепления обрабатываемых лопаток.
    В задней части станины по линейным направляющим в продольном направлении перемещается салазка, несущая колонну со шлифовальной головкой.

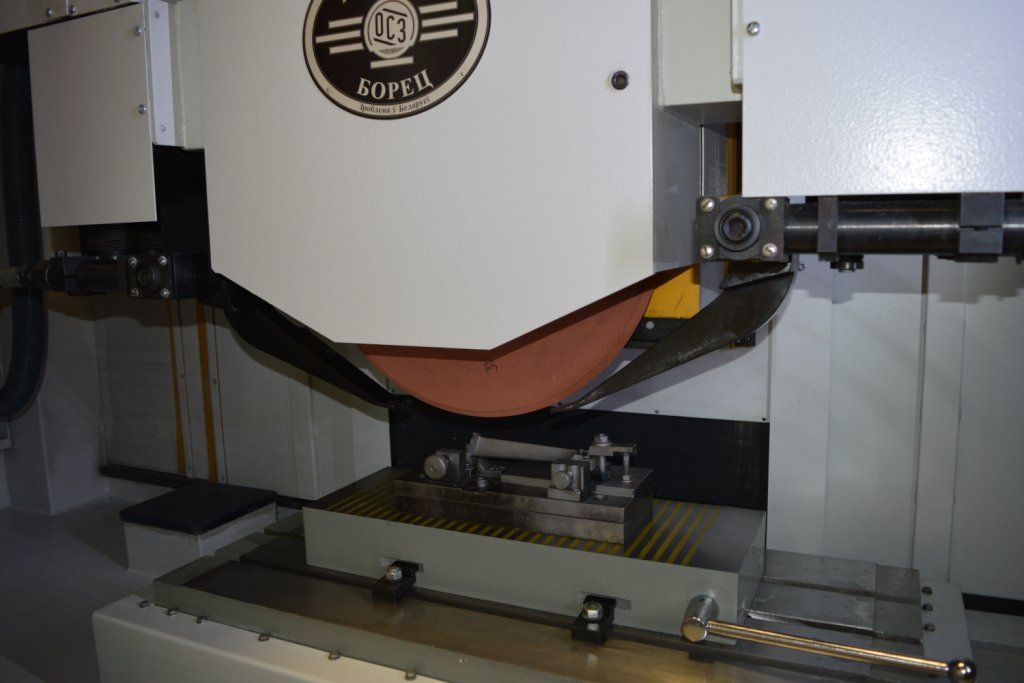

   На корпусе шлифовальной головки установлен механизм правки шлифовального круга вращающимся профильным алмазным роликом.   Управление  станком осуществляется системой ЧПУ с пульта управления станка, расположенного спереди перед рабочей  зоной. Рабочая  зона  шлифования ограждена защитой кабинетного типа, в которой предусмотрено присоединение вытяжной системы отсоса аэрозолей СОЖ.
     Передняя стенка защиты имеет подвижную открывающуюся  дверь с  оргстеклом. Рабочая зона освещена посредством  светильника.
     Шлифование профильных поверхностей, а  также непрерывная правка шлифовального  круга  производятся по управляющей программе ЧПУ в  автоматическом цикле, при этом применяется глубинный метод шлифования. На станке используется система ЧПУ “Sinumerik-840Dsl” с приводами Sinamics фирмы Siemens. Версия обеспечения ММС – на русском языке. Пульт управления комплектуется переносным электронным маховичком NOT-STOP для перемещения по управляемым координатам в ручном режиме.

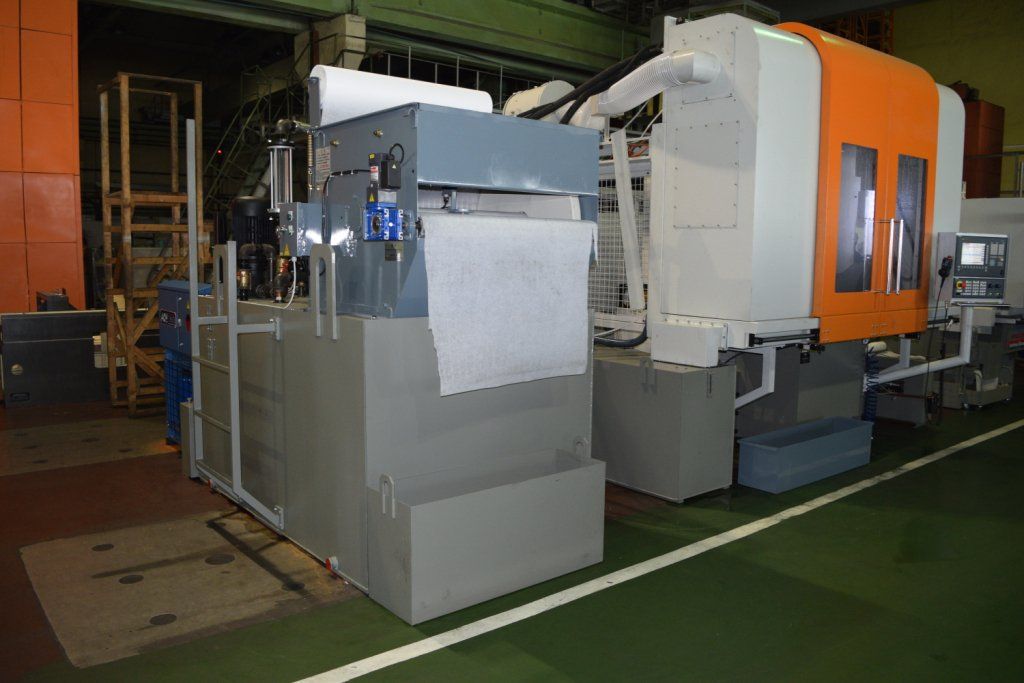

     Станок комплектуется системой подачи и очистки СОЖ с применением насосов подачи СОЖ в зону обработки Q = 350 л/мин, Р=12 бар, подачи СОЖ в зону правки Q = 80 л/мин, Р=6 бар  и  фильтра  барабанного типа  с  применением фильтровального полотна.
       Для  поддержания  постоянной температуры СОЖ на станке используется холодильная установка, которая  поддерживает постоянную заданную температуру СОЖ непосредственно в баке чистой СОЖ и обеспечивает её не выше 20°С.

КОМПЛЕКТ ПОСТАВКИ:
- станок в сборе;
- система подачи и очистки СОЖ с холодильной установкой;
- гидростанция;
- шкаф электроавтоматики;
- пульт управления с системой ЧПУ;
- аэрозолеотсасывающий агрегат;
- комплект запасных частей  и принадлежностей, быстро изнашиваемые детали на 1 год эксплуатации;
- абразивные круги - 4 шт.;
- комплект установочных опор (башмаки) для установки станка – 9 шт.

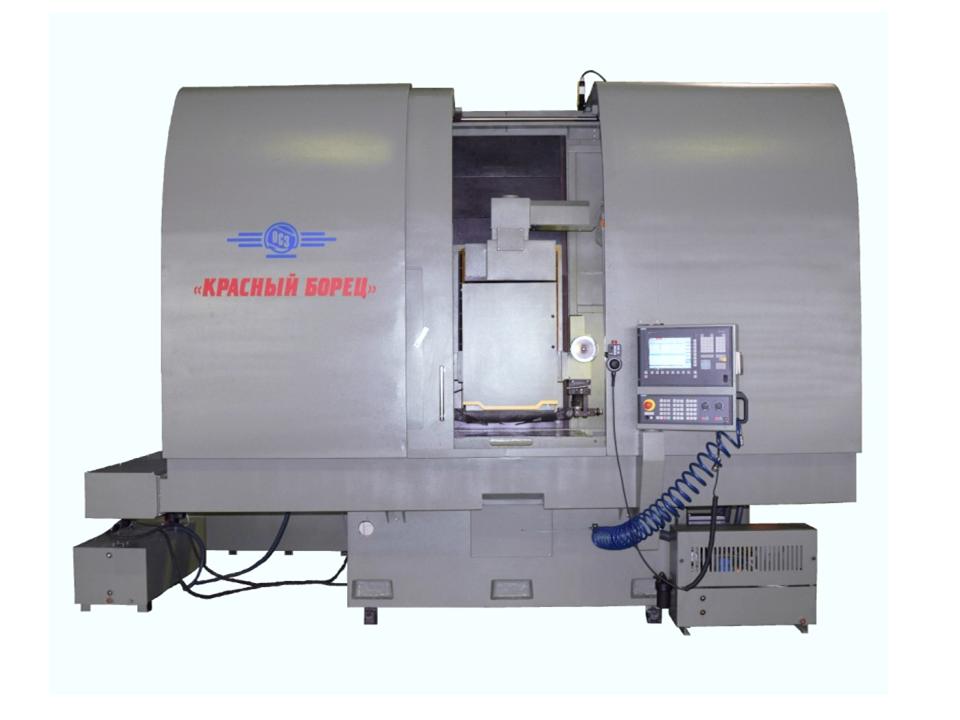

СТАНОК ГЛУБИННЫЙ ПЛОСКО-ПРОФИЛЕШЛИФОВАЛЬНЫЙ С ЧПУ ОШ-220
