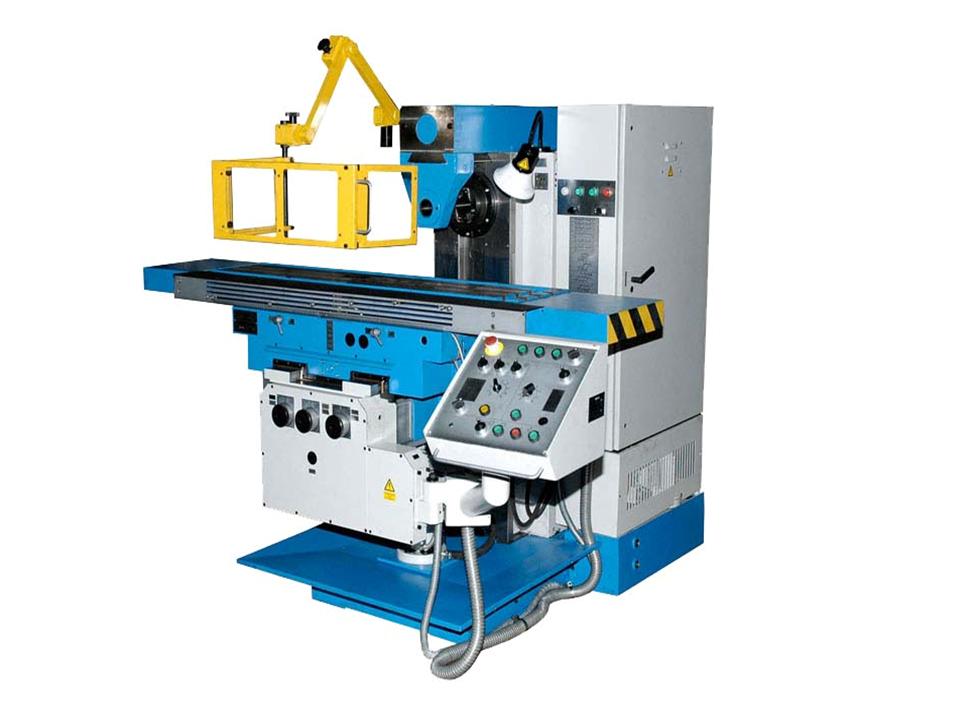

СТАНОК КОНСОЛЬНО-ФРЕЗЕРНЫЙ ГОРИЗОНТАЛЬНЫЙ ОРША-Ф32Г

Описание

   Станок консольно-фрезерный горизонтальный ОРША-Ф32Г предназначен для фрезерования плоских и фасонных поверхностей всеми видами фрез.
   Станок имеет горизонтальный фрезерный шпиндель с конусом ISO-50.

Станок является современным аналогом ранее выпускавшихся станков моделей 6К82, 6М82,6Р80Г, 6Р81ГМФ3-1, 6Р821, 6Р82Ш, 6Р83Ш, 6Т804Г,6Т82Г, 6Т83Г, ОНФ-1, 6Н80, 6Н80Г, 6Н80Ш, 6П80, 6М80, 6М80Г, 6М80Ш, 6Н81, 6Н81А, 6Н82, 6М82ГВ, 6Н83Г, 6М83Ш и других.



Отправить заявку Скачать

ОСОБЕННОСТИ КОНСТРУКЦИИ

  • Наличие частотного регулирования скорости асинхронных электродвигателей главного привода и привода подач.
  • Возможность подключения гидрофицированного приспособления зажима изделия.
  • Перемещения по осям X, Y, Z имеют механизированный и ручной привод и осуществляются по закаленным чугунным направляющим скольжения.
  • Возможность установки цифровой индикации по координатам X, Y, Z;
  • Станок имеет командоконтроллер, который управляет электроавтоматикой станка и обеспечивает работу в полуавтоматическом цикле.
  • Наличие механизма отскока-подскока по координате Z и механизмов дискретных подач по координатам X, Y, Z.
  • Наличие высоконадежного гидрофицированного механизма зажима инструмента.
  • Комплектующие электрооборудования лучших производителей.
  • Технические характеристики
  • Описание конструкции
  • Комплект поставки
  • Опции
  • Видео
  • Референс-лист
  • Отзывы
  • Класс точности станка по ГОСТ 8-82
    П
  • Размеры рабочей поверхности стола (длина х ширина)
    1400 х 320 мм
  • Наибольшее продольное перемещение стола (координата Х)
    840 (1040) мм
  • Наибольшее поперечное перемещение стола (координата Y)
    при работе горизонтальным шпинделем 320 мм
  • Наибольшая масса устанавливаемой заготовки ( с учетом массы закрепляющих элементов)
    300 кг
  • Пределы частот вращения шпинделя
    (горизонтального) 25...2000 мм
  • Пределы рабочих подач стола в продольном о поперечном направлении (X и Y)
    25...1250 мм
  • Пределы рабочих подач стола в вертикальном направлении (Z)
    6...320 мм
  • Мощность привода фрезерного шпинделя
    (горизонтального) 7,5 квт
  • Угол поворота фрезерной головки
    -
  • Наименьшее расстояние от торца вертикального шпинделя до рабочей поверхности стола
    -
  • Наибольшее расстояние от торца вертикального шпинделя до рабочей поверхности стола
    -
  • Габаритные размеры (длина х ширина х высота)
    2427 х 1890 х 1745 мм
  • Масса
    2938 кг

Станок в сборе
Гидростанция смазки
Система охлаждения
Гидромеханическое устройство зажима инструмента
Защитные экраны зоны резания
Быстроизнашиваемые запасные части, инструмент и принадлежности


  • Устройство цифровой индикации по координатам Х, Y, Z

  • Тиски станочные.

  • Универсальная делительная головка.

  • Комплект оправок расточных.

  • Комплект оправок и патронов для зажима инструментов.

  • Стол поворотный с ручным и механизированным приводом.
