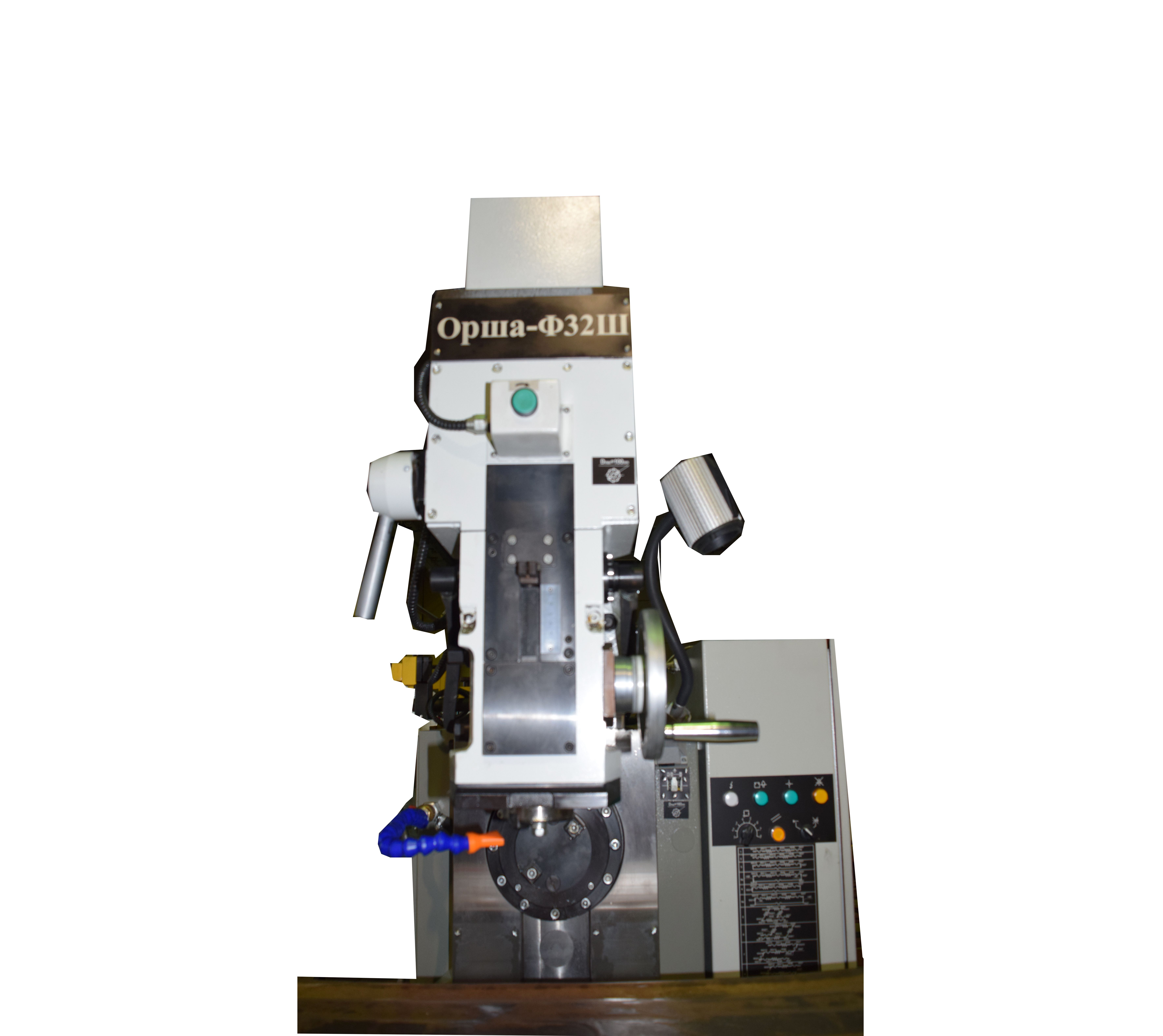

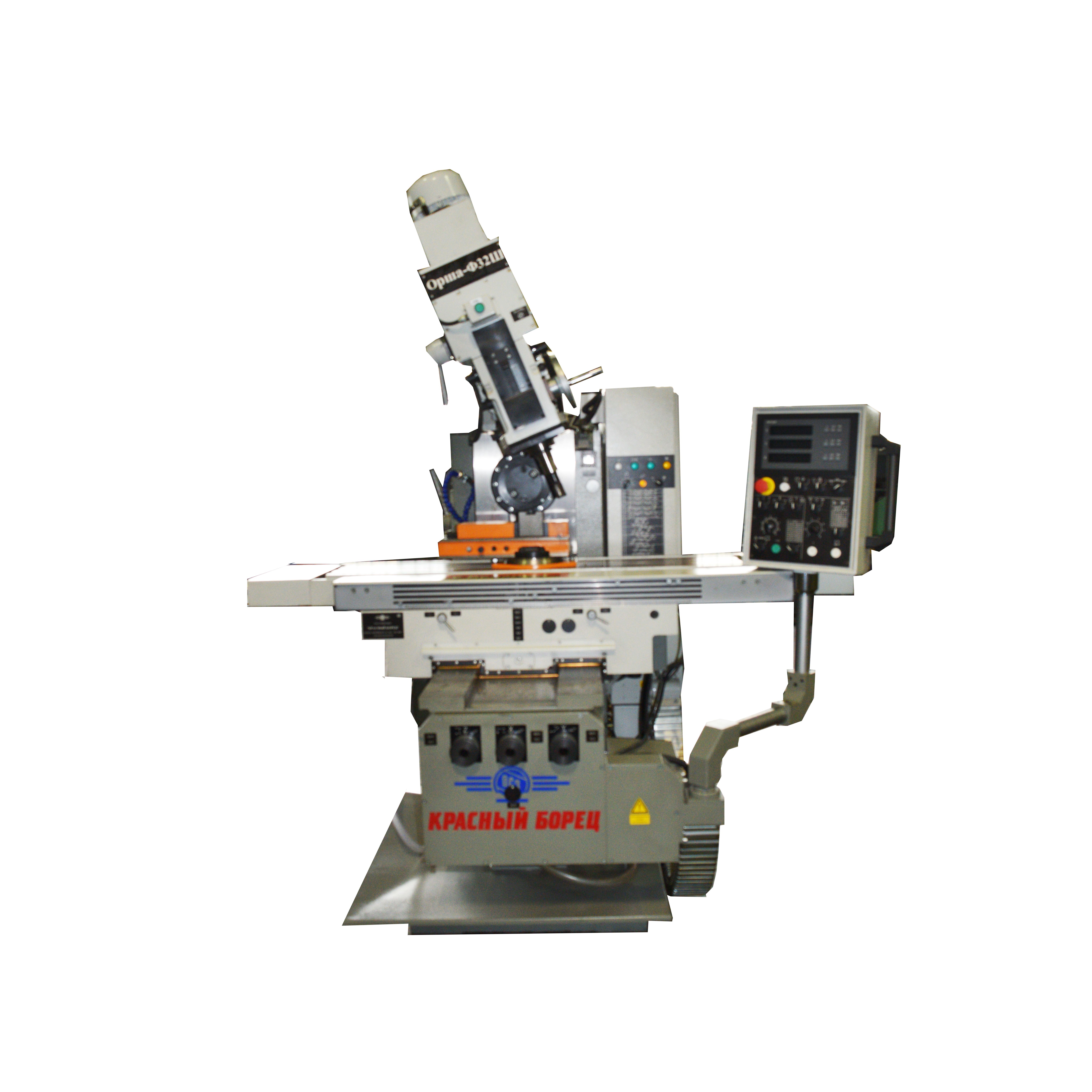

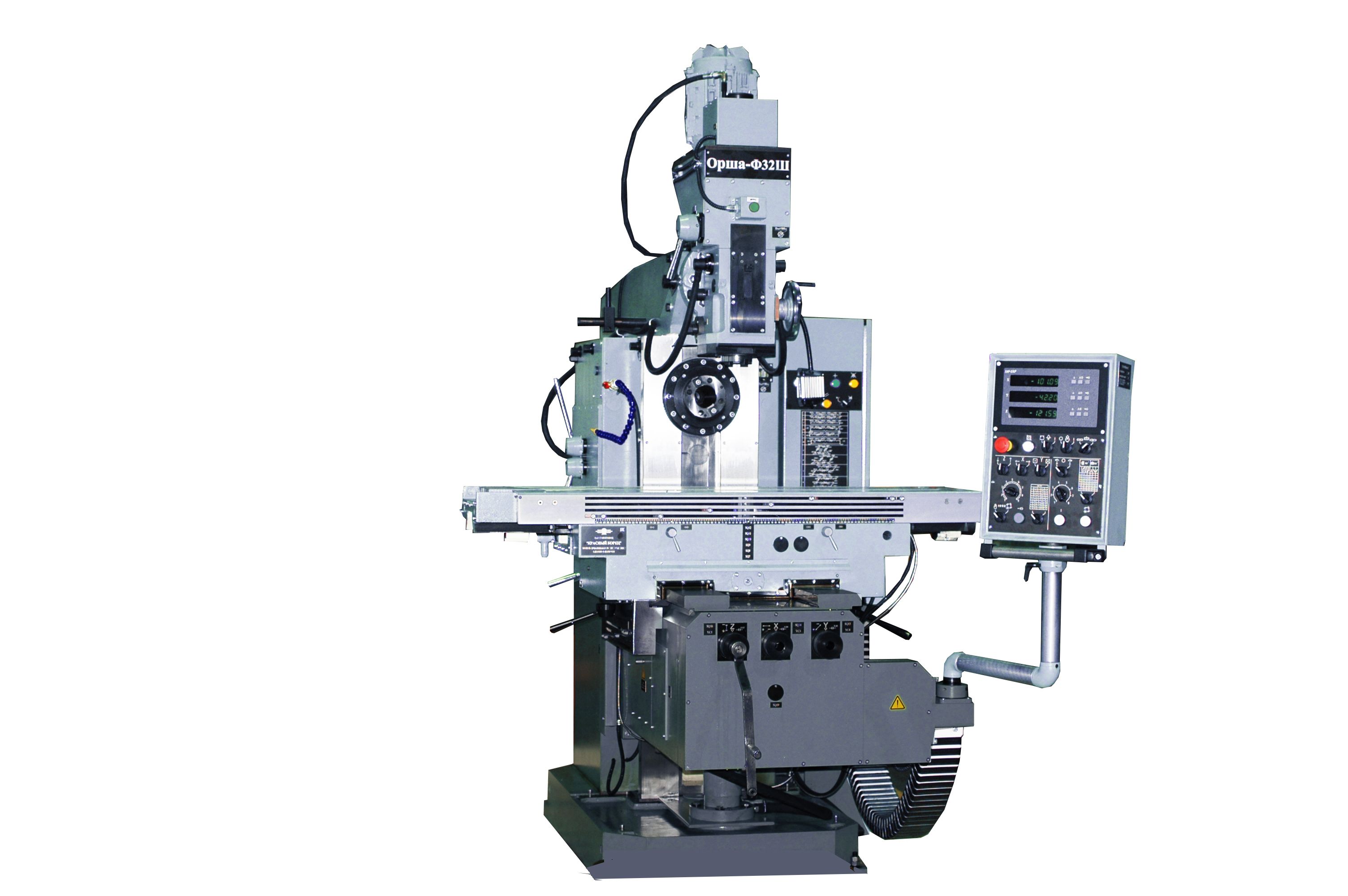

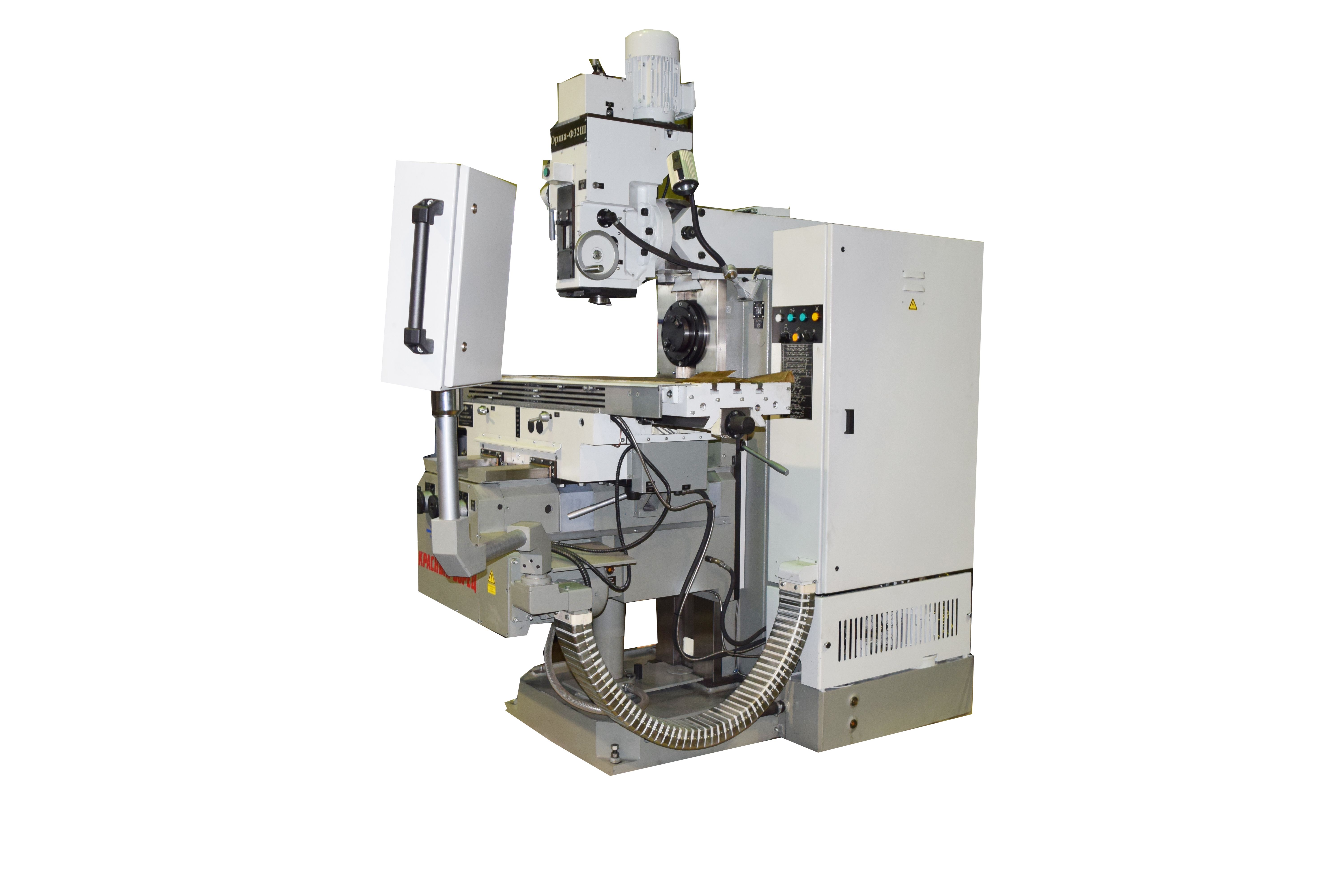

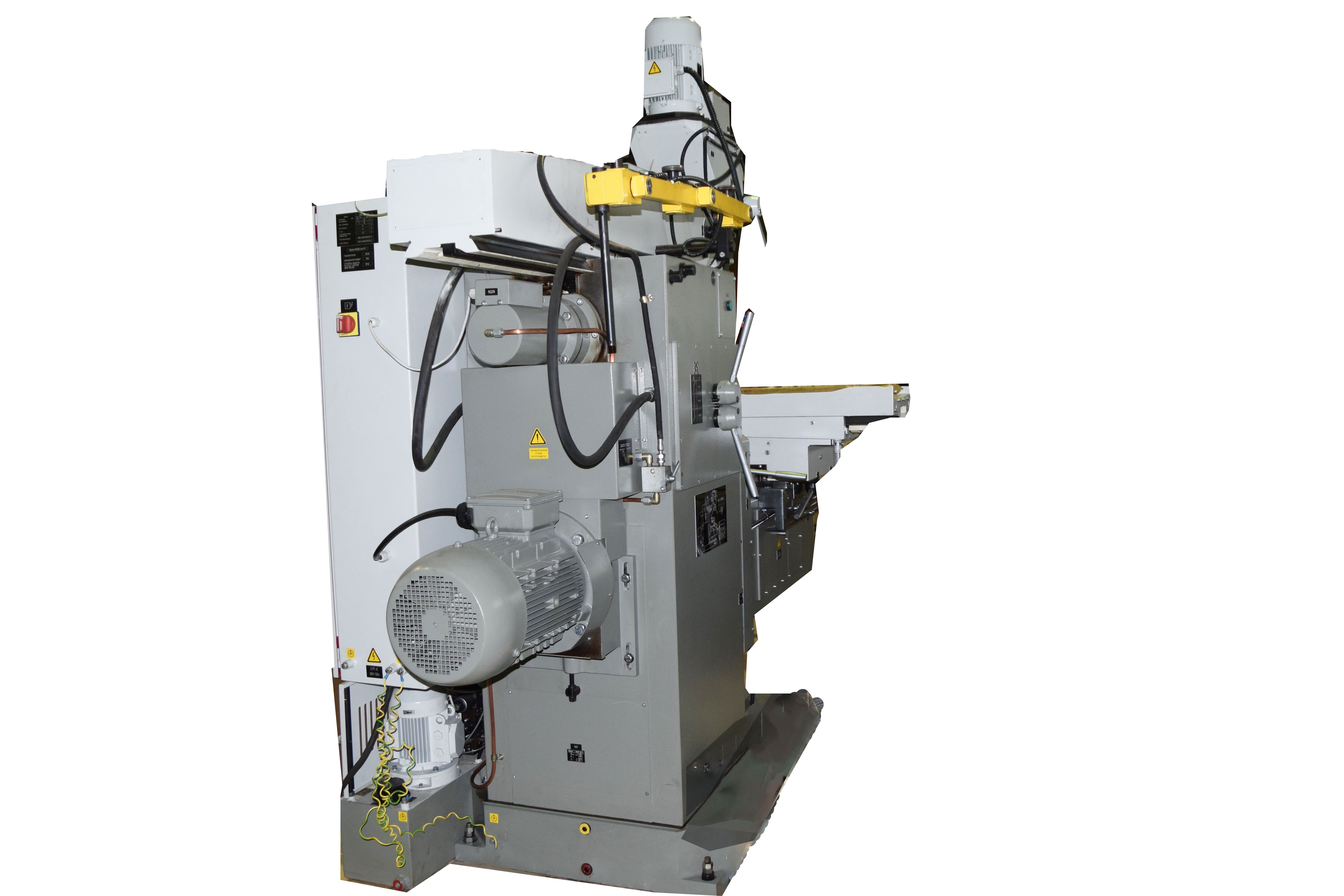

СТАНОК КОНСОЛЬНО-ФРЕЗЕРНЫЙ ШИРОКОУНИВЕРСАЛЬНЫЙ ОРША-Ф32Ш
Описание
Станок консольно-фрезерный широкоуниверсальный ОРША-Ф32Ш предназначен для фрезерования плоских и фасонных поверхностей всеми видами фрез.
Станок имеет горизонтальный фрезерный шпиндель с конусом ISO-50.

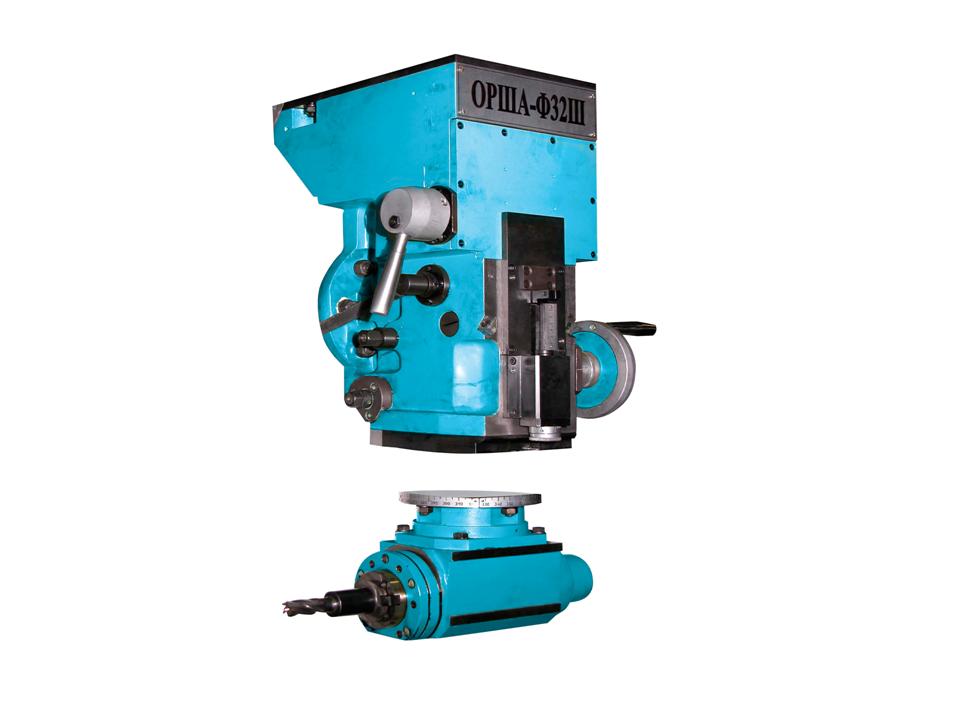

На широкоуниверсальном станке используется поворотная в двух плоскостях вертикальная фрезерная головка со шпинделем ISO-40. Головка установлена на ползуне и имеет автономный привод.
Станок является современным аналогом ранее выпускавшихся станков моделей 6Т82Ш, 675П-1, 675ПФ1, 67К16В, 67К16ВФ1, 67К25ПФ1, 6Б75В, 6Б76ПФ2, 6К81Ш, 6М82Ш, 6Т83Ш, СФ32, 6А75В, 6А75Г, 675П, 675, 676 и других.
ОСОБЕННОСТИ КОНСТРУКЦИИ
- Наличие частотного регулирования скорости асинхронных электродвигателей главного привода и привода подач.
- Возможность подключения гидрофицированного приспособления зажима изделия.
- Перемещения по осям X, Y, Z имеют механизированный и ручной привод и осуществляются по закаленным чугунным направляющим скольжения.
- Возможность установки цифровой индикации по координатам X, Y, Z;
- Станок имеет командоконтроллер, который управляет электроавтоматикой станка и обеспечивает работу в полуавтоматическом цикле.
- Наличие механизма отскока-подскока по координате Z и механизмов дискретных подач по координатам X, Y, Z.
- Наличие высоконадежного гидрофицированного механизма зажима инструмента.
- Комплектующие электрооборудования лучших производителей.
- Технические характеристики
- Описание конструкции
- Комплект поставки
- Опции
- Видео
- Референс-лист
- Отзывы
-
Класс точности станка по ГОСТ 8-82
П
-
Размеры рабочей поверхности стола (длина х ширина)
1400 х 320 мм
-
Наибольшее продольное перемещение стола (координата Х)
840 (1040) мм
-
Наибольшее поперечное перемещение стола (координата Y)
(при работе горизонтальным/ вертикальным шпинделем) 320/ 320 мм
-
Наибольшая масса устанавливаемой заготовки ( с учетом массы закрепляющих элементов)
300 кг
-
Пределы частот вращения шпинделя
(горизонтального/ вертикального) 25...2000/ 71...2240 мм
-
Пределы рабочих подач стола в продольном о поперечном направлении (X и Y)
25...1250 мм
-
Пределы рабочих подач стола в вертикальном направлении (Z)
6...320 мм
-
Мощность привода фрезерного шпинделя
(горизонтального/ вертикального) 7,5/ 4,0 квт
-
Угол поворота фрезерной головки
+-45 град
-
Наименьшее расстояние от торца вертикального шпинделя до рабочей поверхности стола
130 мм
-
Наибольшее расстояние от торца вертикального шпинделя до рабочей поверхности стола
540 мм
-
Габаритные размеры (длина х ширина х высота)
2454 х 1890 х 2425 мм
-
Масса
3500 кг
Станок в сборе
Гидростанция смазки
Система охлаждения
Гидромеханическое устройство зажима инструмента
Защитные экраны зоны резания
Быстроизнашиваемые запасные части, инструмент и принадлежности
Устройство цифровой индикации по координатам Х, Y, Z
Тиски станочные.
Универсальная делительная головка.
Комплект оправок расточных.
Комплект оправок и патронов для зажима инструментов.
Стол поворотный с ручным и механизированным приводом.
