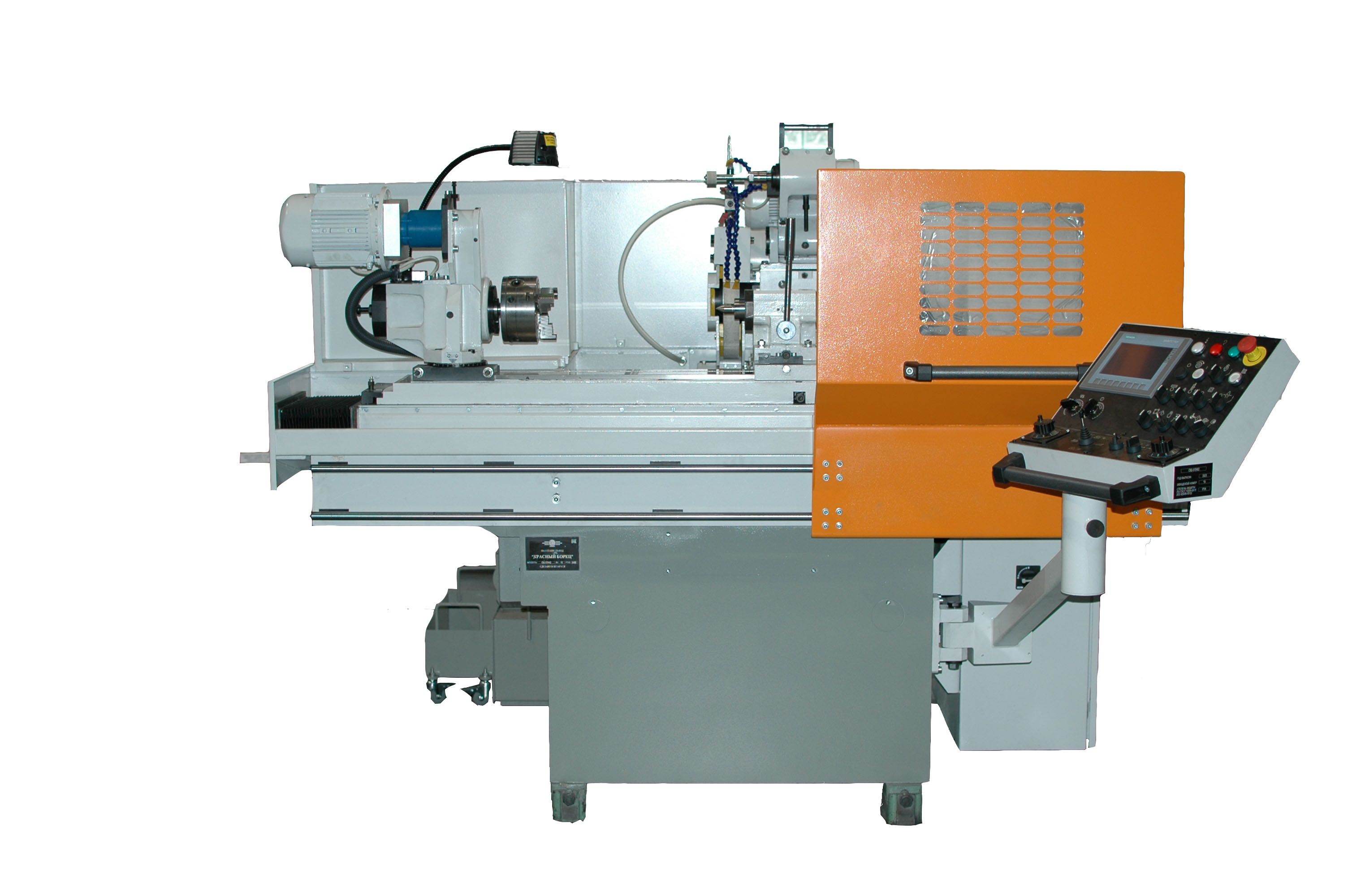

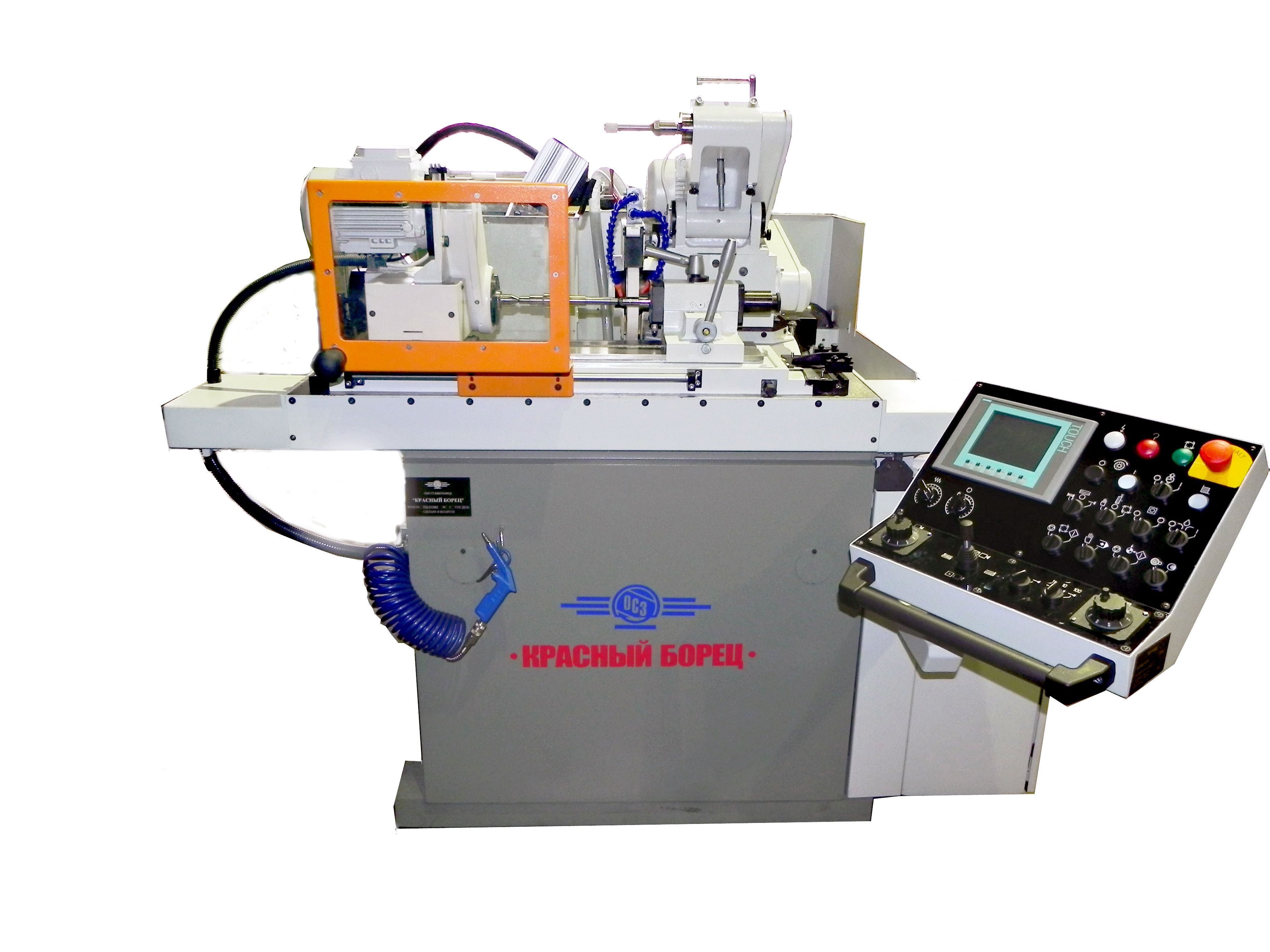

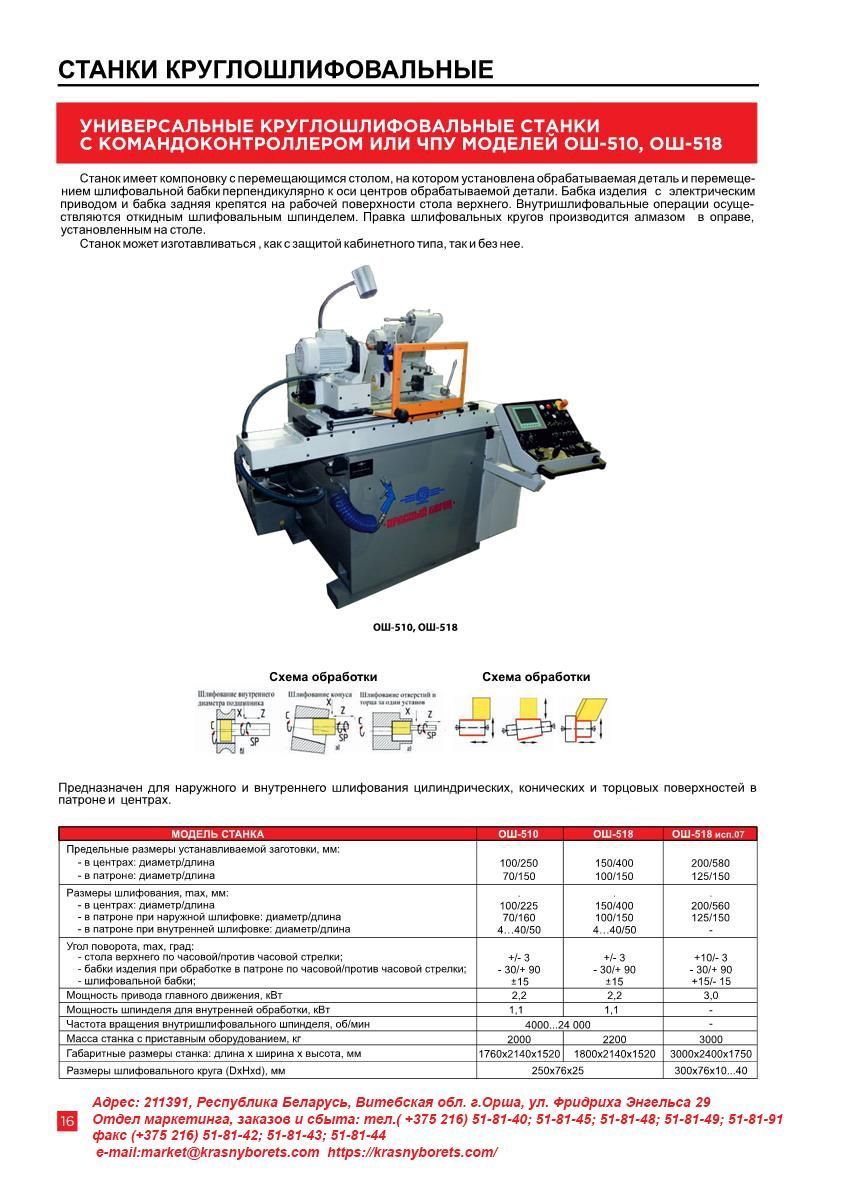

УНИВЕРСАЛЬНЫЙ КРУГЛОШЛИФОВАЛЬНЫЙ СТАНОК ОШ-518 ИСПОЛНЕНИЕ 07
Описание

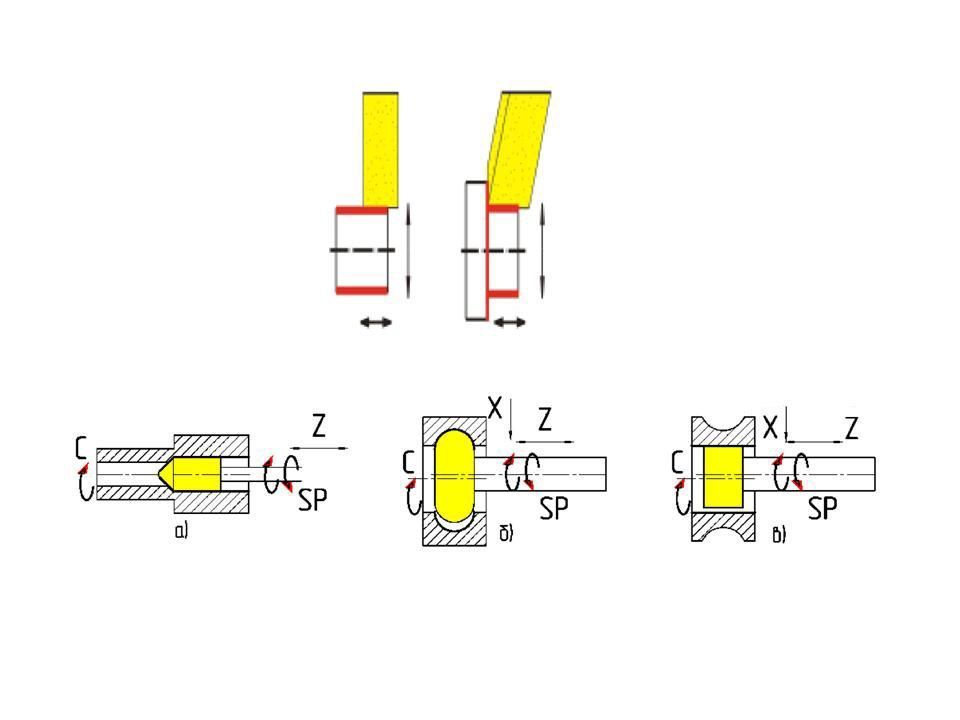

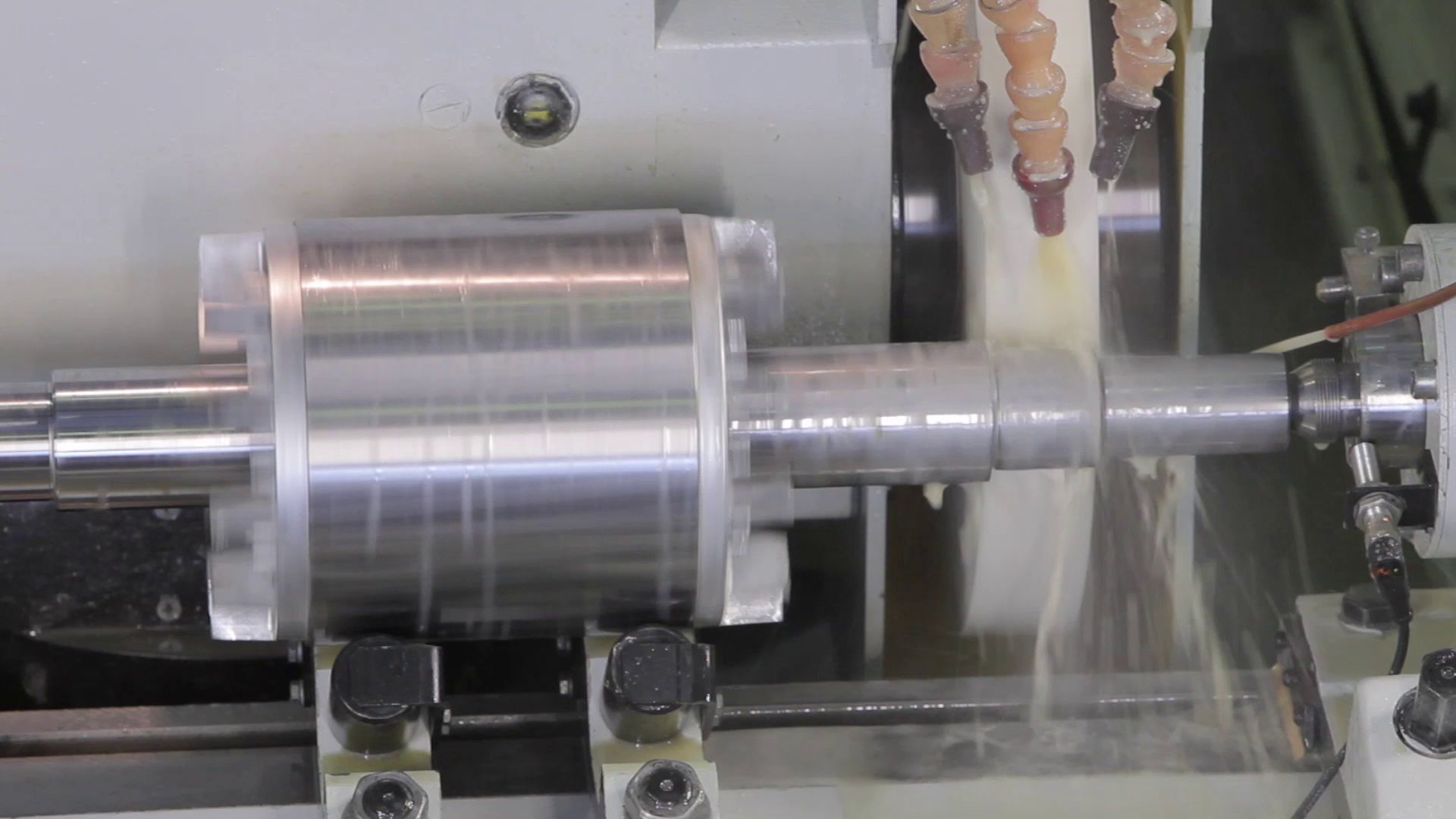

Предназначен для наружного и внутреннего шлифования цилиндрических, конических и торцовых поверхностей в патроне и центрах
Кинематика станка обеспечивает следующие перемещения:
- вращение круглошлифовального шпинделя (ось Sp);
-поперечное перемещение шлифовальной бабки (координата X);
- продольное перемещение стола (координата Z);
- вращение обрабатываемой детали (оcь Sp1);
-вращение внутришлифовального шпинделя (ось Sp2);
ОСОБЕННОСТИ КОНСТРУКЦИИ
- Станок имеет ручное и автоматическое управление от командоконтроллера или ЧПУ
- Бесконтактные датчики фирмы
- Низковольтная аппаратура
- В качестве обратной связи преобразователи линейных перемещений
- Технические характеристики
- Описание конструкции
- Комплект поставки
- Опции
- Видео
- Референс-лист
- Отзывы
-
Диаметр шлифовального круга
300мм
-
Высота шлифовального круга
76 мм
-
Посадочный диаметр шлифовального круга
10...40 мм
-
Мощность главного привода
3,0 квт
-
Диаметр устанавливаемой заготовки в центрах
200 мм
-
Длина устанавливаемой заготовки в центрах
580 мм
-
Диаметр устанавливаемой заготовки в патроне
125 мм
-
Длина устанавливаемой заготовки в патроне
150 мм
-
Диаметр шлифования в центрах
200 мм
-
Длина шлифования в центрах
560 мм
-
Диаметр шлифования в патроне при наружной шлифовке
125 мм
-
Длина шлифования в патроне при наружной шлифовке
150 мм
-
Диаметр шлифования в патроне при внутренней шлифовке
-
-
Длина шлифования в патроне при внутренней шлифовке
-
-
Угол поворота стола верхнего по/против часовой стрелки
+10/-3 град
-
Угол поворота бабки изделияпо/против часовой стрелки
-30/+90град
-
Угол поворота шлифовальной бабки
+-15 град
-
Мощность шпинделя для внутренней обработки
-
-
Частота вращения внутришлифовального шпинделя
-
-
Точностные параметры обработки
ГОСТ 11654-90 станков класса В
-
Габаритные размеры (длина х ширина х высота)
3000 х 2400 х 1750 мм
-
Масса
3000 кг
Станок имеет ручное и автоматическое управление от командоконтроллера.
Станок имеет компоновку с перемещающимся столом, на котором установлена обрабатываемая деталь и перемещением шлифовальной бабки перпендикулярно к оси центров относительно обрабатываемой детали. Базирование обрабатываемых деталей производится в центрах передней и задней бабки или в патроне.
Рабочая зона шлифования ограждена защитой открытого типа, передняя стенка защиты имеет подвижную открывающуюся дверь с оргстеклом.
Бабка изделия и бабка задняя крепятся на верхней рабочей поверхности подвижного стола. Перемещение шлифовальной бабки осуществляется по линейным направляющим качения посредством шарико – винтовой передачи. Бабка изделия имеет возможность ручного поворота на угол 90º, шлифовальная бабка имеет два шпинделя для наружного и внутреннего шлифования, так же имеет возможность ручного поворота на угол ±30. Внутришлифовальный шпиндель поворотный. Верхний стол имеет возможность поворота на угол (3º по часовой стрелке и -3º против часовой стрелки) и базируется на нижний стол, который в свою очередь перемещается по направляющим скольжения станины.
Правка периферии и торца шлифовального круга осуществляется с помощью алмазов в оправе механизма правки, установленного на верхнем столе за счёт продольного перемещения стола и поперечного перемещения шлифовального круга (линейная интерполяция по двум координатам).
Гидрооборудование выполнено отдельным агрегатом и установлено сзади от станка, а система охлаждения слева. С правой стороны станка расположен электрошкаф.
Впереди станка на электрошкафу установлен объединенный пульт управления с панелью оператора и станочный пульт с электронными маховиками, джойстиком и кнопками управления.
При шлифовании используется СОЖ на водной основе, очистка СОЖ осуществляется посредством магнитного сепаратора и фильтра-транспортёра. В зону обработки подаётся СОЖ под давлением Р = 2 атм, производительность насоса Q = 30 л/мин.
Бесконтактные датчики.
Низковольтная аппаратура.
В качестве обратной связи преобразователи линейных перемещений.
Стандартная комплектация:
- станок в сборе (c шлифовальной бабкой, бабкой передней и задней);
- система подачи и очистки СОЖ (в комплекте с магнитным сепаратором и фильтром транспортёром);
- гидростанция смазки;
- шкаф электроавтоматики;
- светильник;
- пульт управления с панелью оператора и программируемым логическим контроллером ;
- оправка для внутришлифовального круга;
- шлифовальные круги ГОСТ Р 52781-2007:
- 1-250 х 25 х 76 (мм) – 1 шт.
- 32 х 25 х 10 (мм) – 10 шт.
- алмаз в оправе 3908-0247 – 3шт. (устанавливается на станке);
- патрон трёхкулачковый диаметром 80 мм/100 мм – 1 шт.;
- фланцы шлифовального круга – 2 к-та (1 к-т установлен на станке);
- зашита рабочей зоны открытого типа;
- пистолет для обдува воздухом;
- комплект запасных частей и принадлежностей, быстро изнашиваемые детали на 1 год эксплуатации;
- комплект ЗИП;
- слесарный инструмент для обслуживания станка;
- установочные башмаки – 4шт.;
- комплект эксплуатационной документации: (руководство по эксплуатации на станок; руководство по эксплуатации по электрооборудованию; каталог запасных частей; инструкция по управлению – 1 экз.
Оправка для статической балансировки шлифовального круга.
Приспособление для статической балансировки шлифовального круга.
Станция центробежной отчистки СОЖ – центрифуга.
Устройство вытяжное «УВ-1200.00.0.000.0.00». Устройство предназначено для извлечения тумана СОЖ с включениями твердой пыли и мелкой металлической стружки.
Кабинетная защита.
Обратные центра.
Набор хомутиков.
Приспособление для правки круга под углом.
Приспособление для правки круга по радиусу
