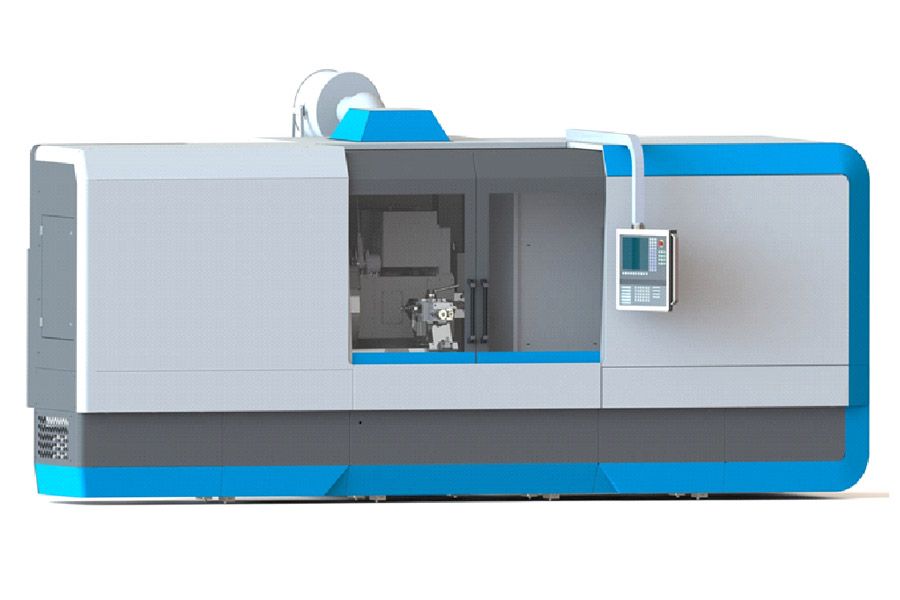

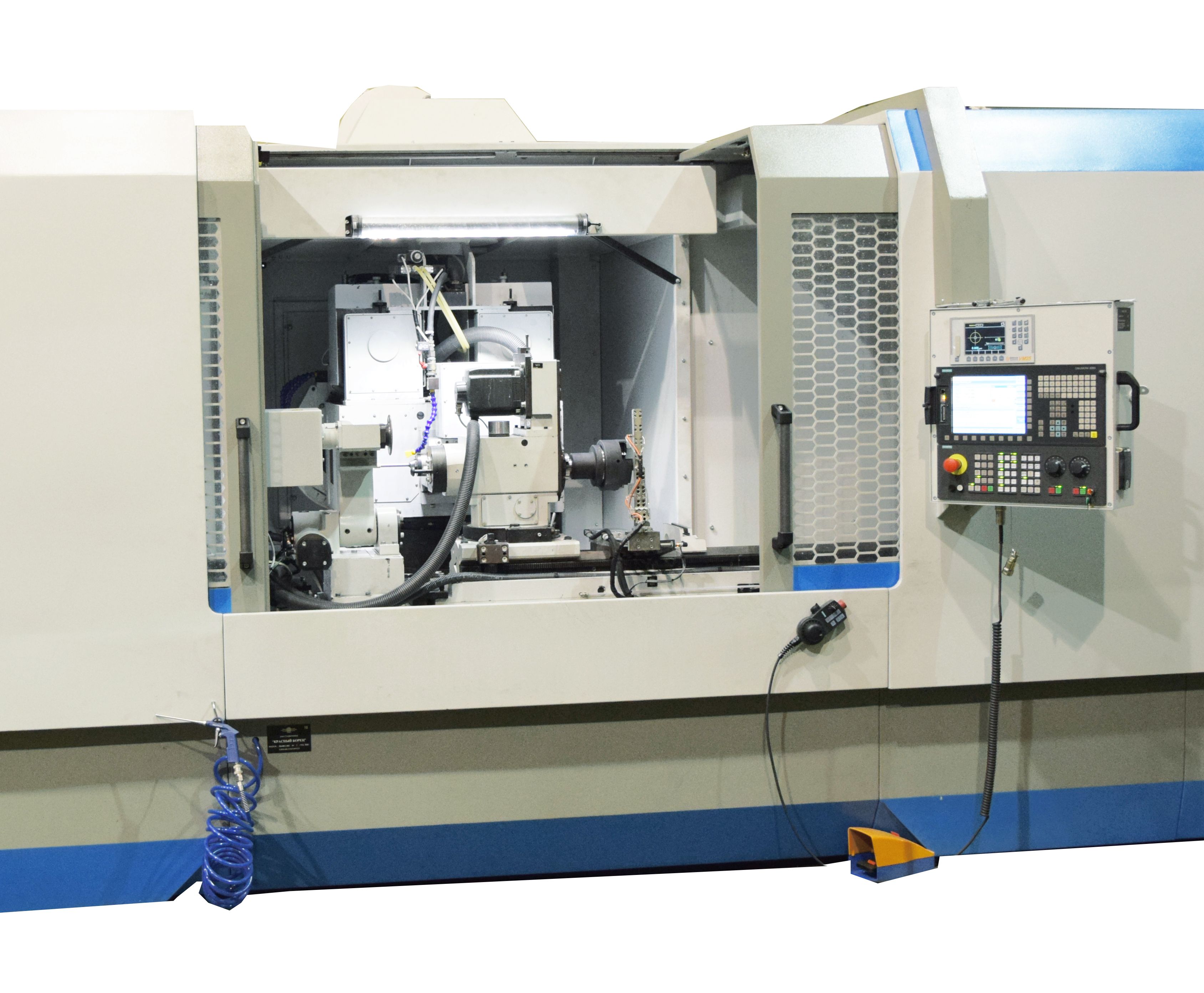

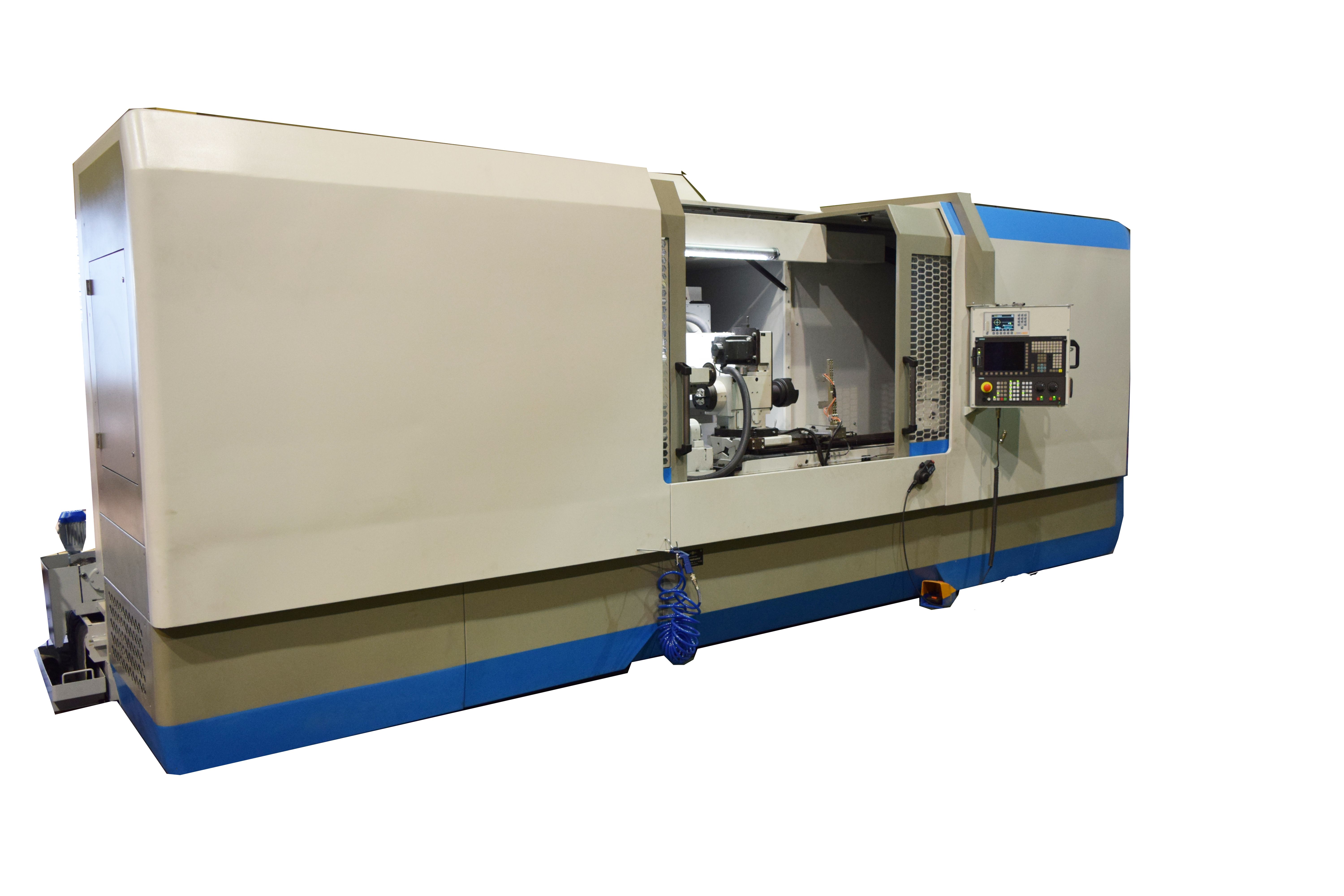

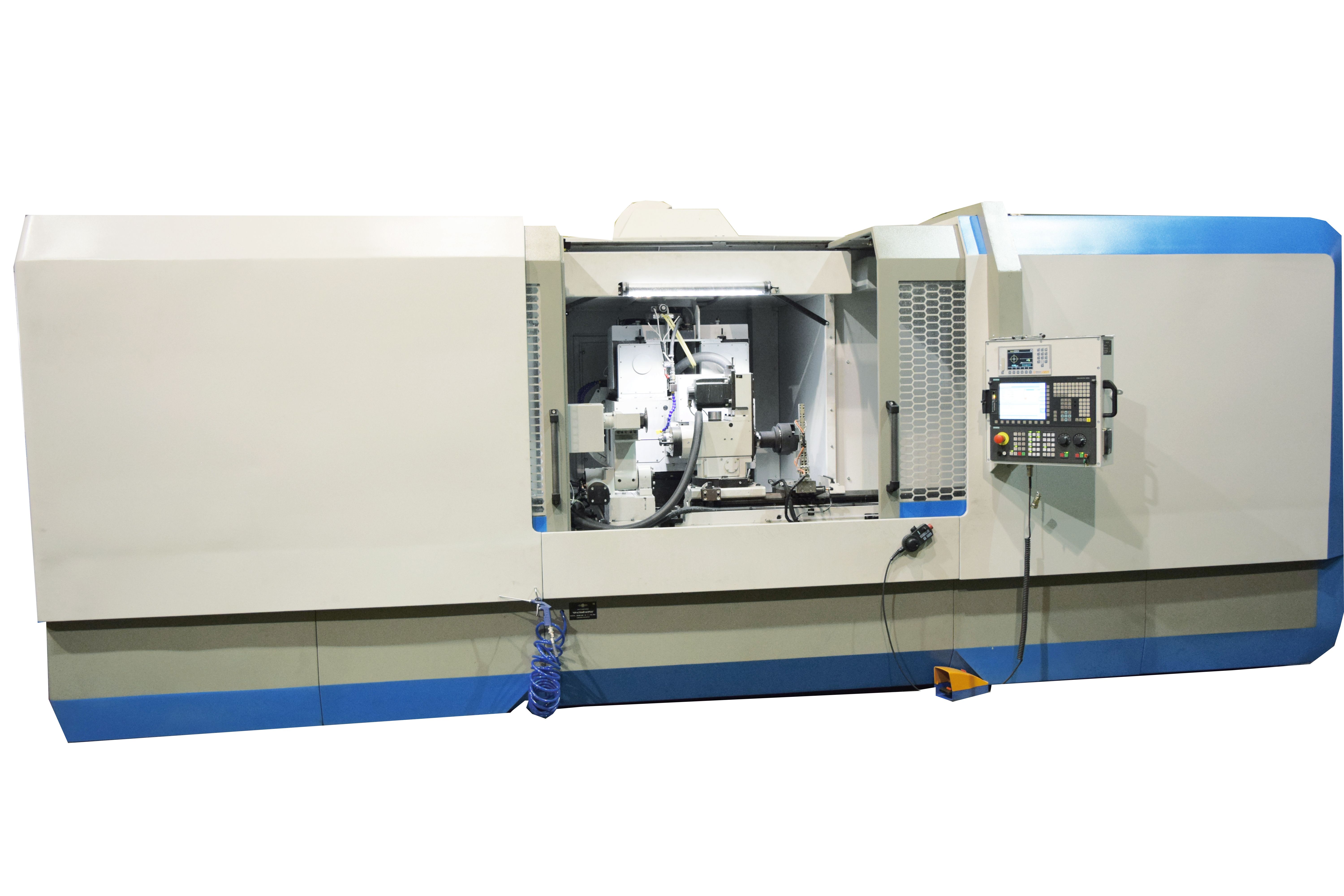

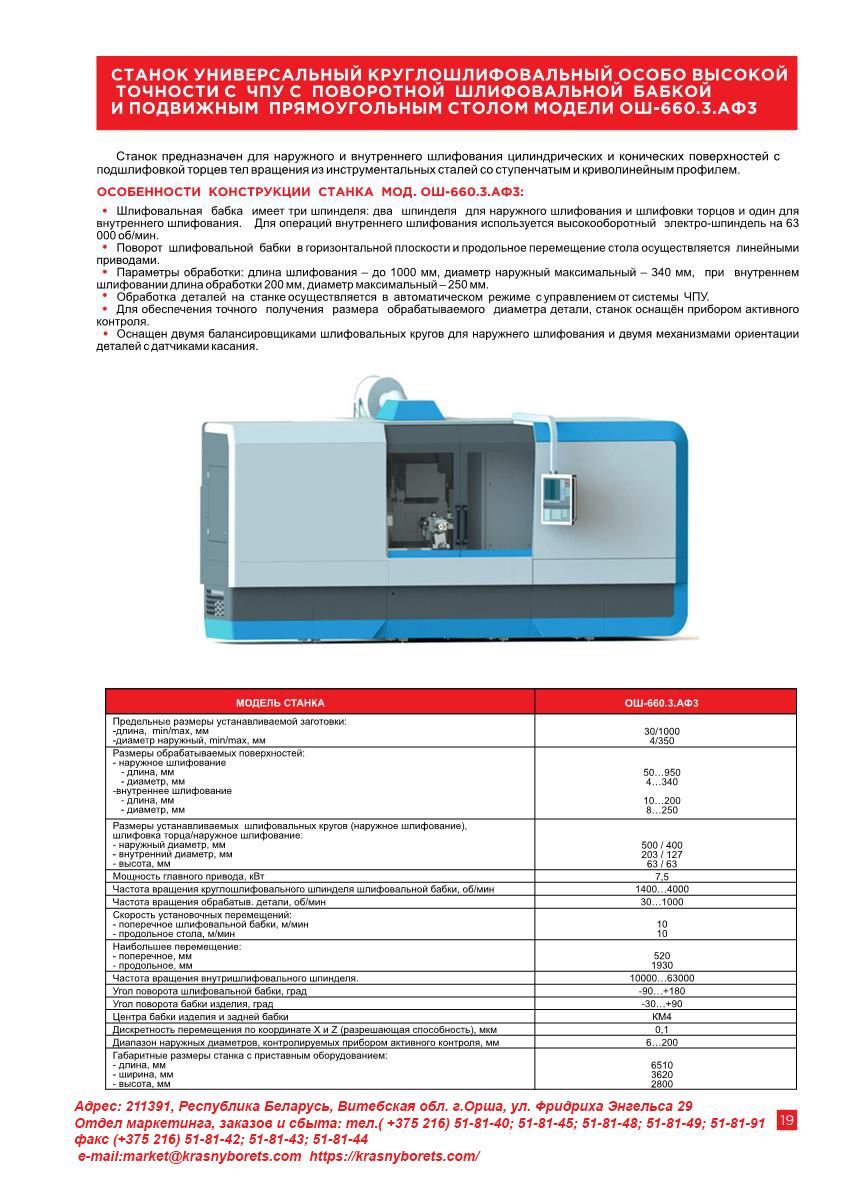

СТАНОК УНИВЕРСАЛЬНЫЙ КРУГЛОШЛИФОВАЛЬНЫЙ ОСОБО ВЫСОКОЙ ТОЧНОСТИ С ЧПУ С ПОВОРОТНОЙ ШЛИФОВАЛЬНОЙ БАБКОЙ И ПОДВИЖНЫМ ПРЯМОУГОЛЬНЫМ СТОЛОМ МОДЕЛИ ОШ-660.3.АФ3.

Описание

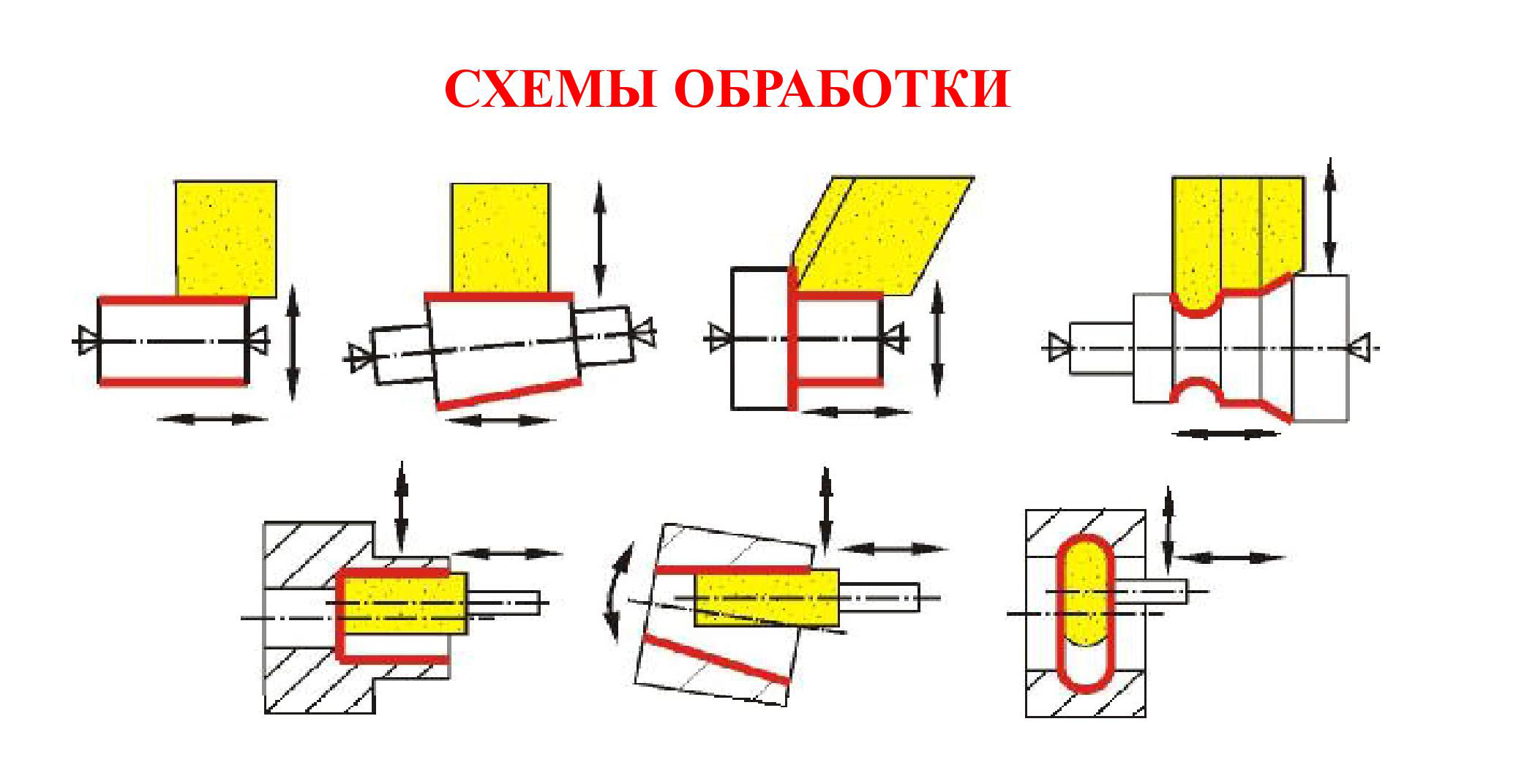

Станок универсальный круглошлифовальный особо высокой точности с ЧПУ модели ОШ660.3.АФ3 предназначен для прецизионного наружного шлифования цилиндрических, конических, криволинейных и фасонных поверхностей из стали и чугуна в единичном и среднесерийном производстве с подшлифовкой торцев и возможностью внутреннего шлифования цилиндрических, конических и фасонных отверстий.

Отправить заявку Скачать

ОСОБЕННОСТИ КОНСТРУКЦИИ

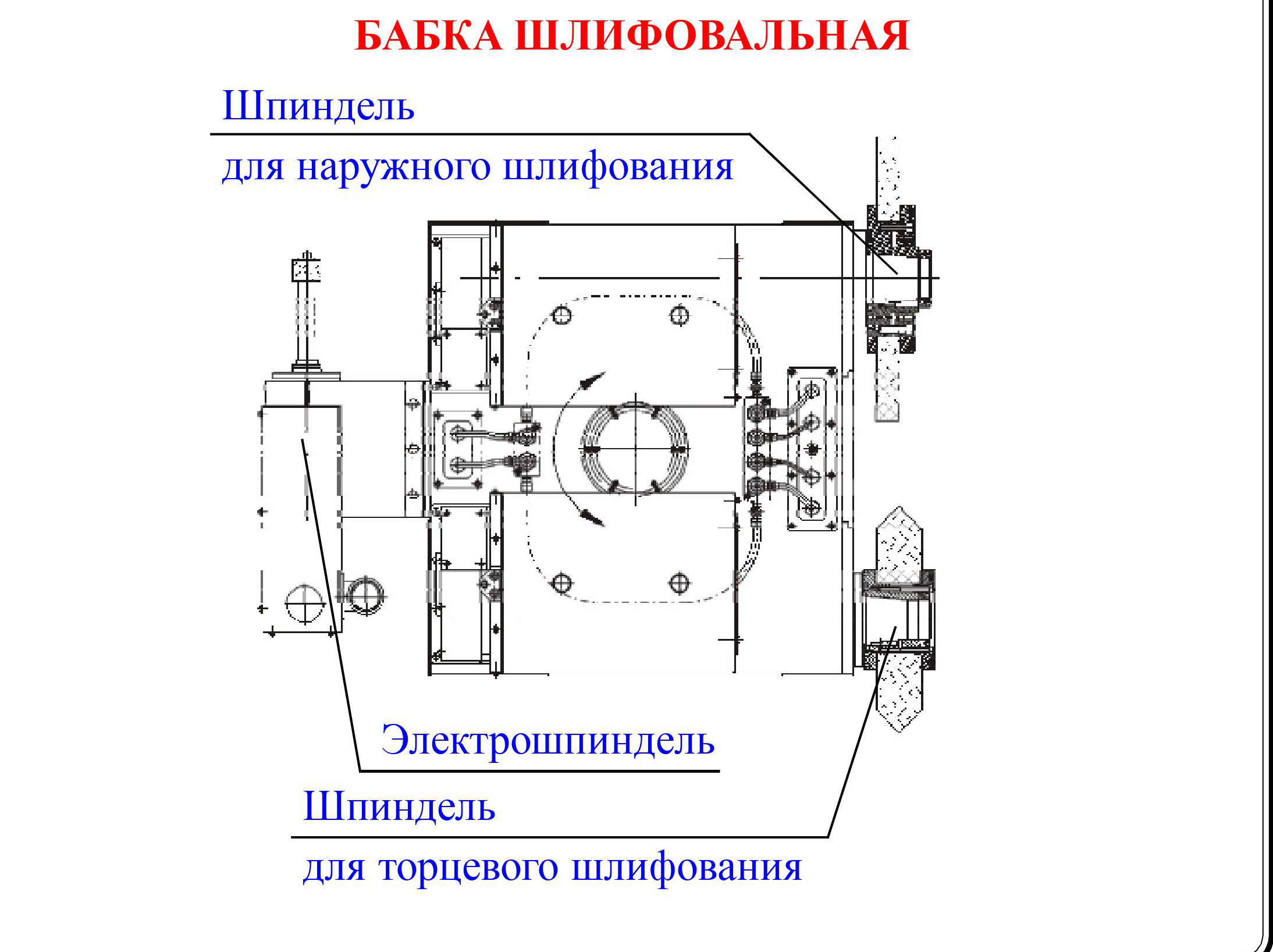

  • Шлифовальная бабка имеет три шпинделя: два шпинделя для наружного шлифования и шлифовки торцов и один для внутреннего шлифования. Для операций внутреннего шлифования используется высокооборотный электро-шпиндель на 63 000 об/мин.
  • Поворот шлифовальной бабки в горизонтальной плоскости и продольное перемещение стола осуществляется линейными приводами.
  • Параметры обработки: длина шлифования – до 1000 мм, диаметр наружный максимальный – 340 мм, при внутреннем шлифовании длина обработки 200 мм, диаметр максимальный – 250 мм.
  • Обработка деталей на станке осуществляется в автоматическом режиме с управлением от системы ЧПУ Sinumerik -828D фирмы «Siemens».
  • Для обеспечения точного получения размера обрабатываемого диаметра детали, станок оснащён прибором активного контроля.
  • Технические характеристики
  • Описание конструкции
  • Комплект поставки
  • Опции
  • Видео
  • Референс-лист
  • Отзывы
  • Длина устанавливаемой заготовки min/max
    30/1000 мм
  • Наружный диаметр устанавливаемой заготовки min/max
    4/350 мм
  • Диаметр для наружного шлифования обрабатываемых поверхностей
    4...340мм
  • Длина для наружного шлифования обрабатываемых поверхностей
    50...950 мм
  • Диаметр для внутреннего шлифования обрабатываемых поверхностей
    8...250мм
  • Длина для внутреннего шлифования обрабатываемых поверхностей
    10...200мм
  • Мощность главного привода
    7,5 кВт
  • Частота вращения обрабатываемой детали
    30...1000 об/мин
  • Наружный диаметр устанавливаемых шлифовальных кругов (наружное шлифование), шлифовка торца/наружное шлифование
    500/400мм
  • Внутренний диаметр устанавливаемых шлифовальных кругов (наружное шлифование), шлифовка торца/наружное шлифование
    63/63мм
  • Высота устанавливаемых шлифовальных кругов (наружное шлифование), шлифовка торца/наружное шлифование
    4...340мм
  • Частота вращения круглошлифовального шпинделя шлифовальной бабки
    1400...4000 об/мин
  • Скорость установочного перемещения поперечное шлифовальной бабки
    10м/мин
  • Скорость установочного перемещения продольное стола
    10м/мин
  • Наибольшее перемещение поперечное
    420мм
  • Наибольшее перемещение продольное
    1150мм
  • Частота вращения внутришлифовального шпинделя
    10000...63000об/мин
  • Угол поворота шлифовальной бабки
    -90...+180град
  • Угол поворота бабки изделия
    -30...+90град
  • Центра бабки изделия и задней бабки
    КМ4
  • Дискретность перемещения по координате Х и Z (разрешающая способность)
    -0,1мкм
  • Диапазон наружных диаметров, контролируемых прибором активного контроля
    6...200мм
  • Габаритные размеры (длина х ширина х высота)
    4000 х 3700 х 2000 мм

Станок имеет компоновку круглошлифовального станка с подвижным столом, перемещающимся в продольном направлении и перемещающейся в поперечном направлени и шлифовальной бабкой. Бабка изделия, бабка задняя, люнет и скоба прибора активного контроля крепятся на верхней рабочей поверхности верхнего стола, имеющего возможность поворота на угол 3° по часовой стрелке и 10° против часовой стрелки и базирующегося на нижний стол, который в свою очередь перемещается по направляющим качения станины.

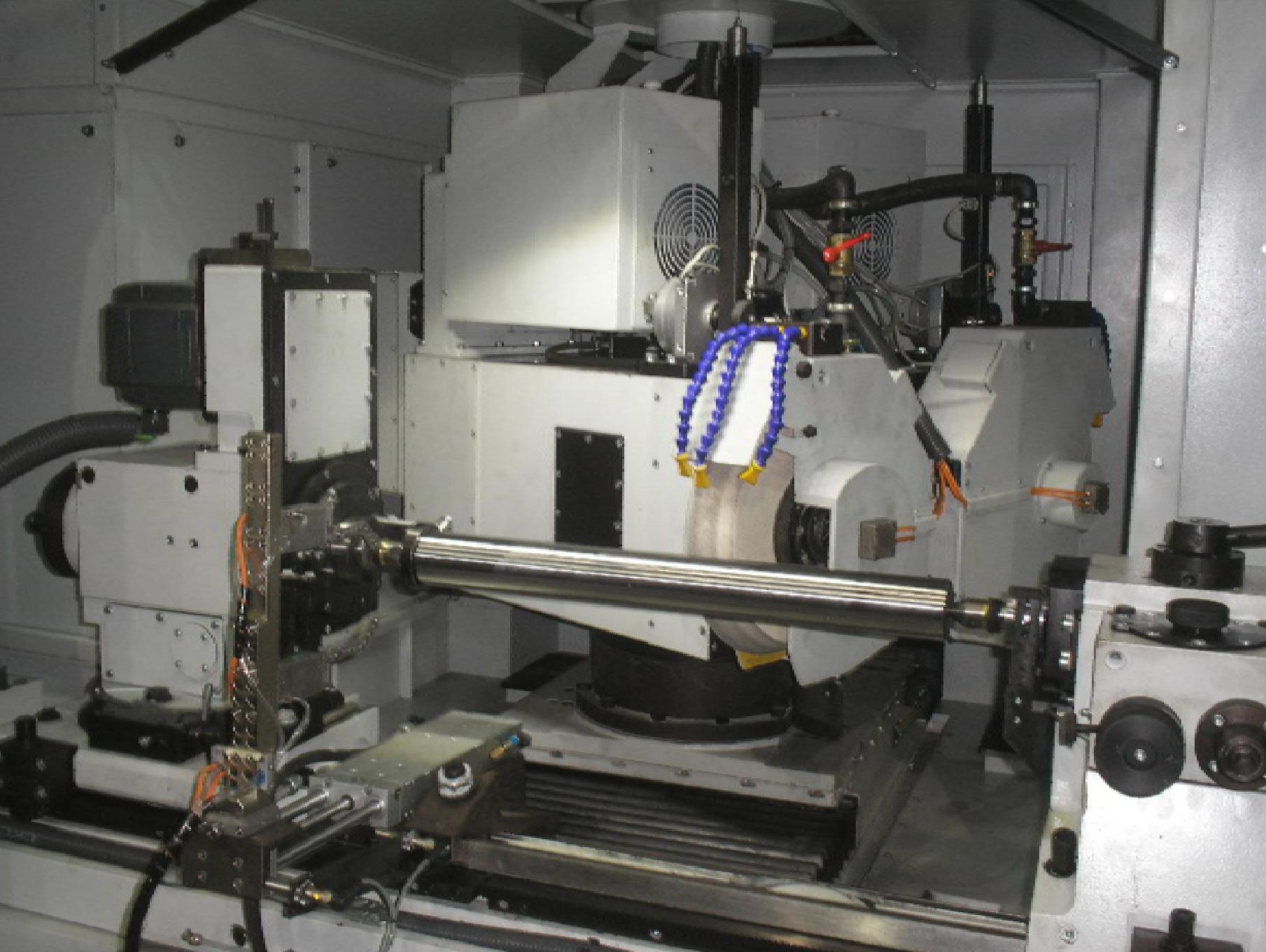

Перемещение шлифовальной бабки осуществляется по линейным направляющим качения посредством шарико-винтовой передачи. Шлифовальная бабка имеет три шпинделя: два - для наружного шлифования и шлифовки торцов, и один для внутреннего шлифования. Правка периферии и торца шлифовальных кругов для наружного шлифования, шлифовки торцов и внутреннего шлифования осуществляется с помощью алмазов в оправе механизмов правки и алмазного радиусного ролика, установленных на столе за счёт продольного перемещения стола и поперечного перемещения шлифовальных кругов (интерполяция по координатам). Поворот шлифовальной бабки в горизонтальной плоскости и продольное перемещение стола осуществляется линейными приводами.

Обработка деталей на станке осуществляется в автоматическом режиме с управлением от системы ЧПУ SINUMERIK-828D фирмы «Siemens».

Для обеспечения точного размера обрабатываемого диаметра детали, станок оснащён прибором активного контроля. Технологическая возможность станка позволяет обрабатывать криволинейные поверхности и автоматически с помощью специального приложения формировать управляющую программу на ПК с чертежей в формате dxf
