УНИВЕРСАЛЬНЫЙ КРУГЛОШЛИФОВАЛЬНЫЙ ПОЛУАВТОМАТ С ЧПУ ОШ-525Ф3

Описание

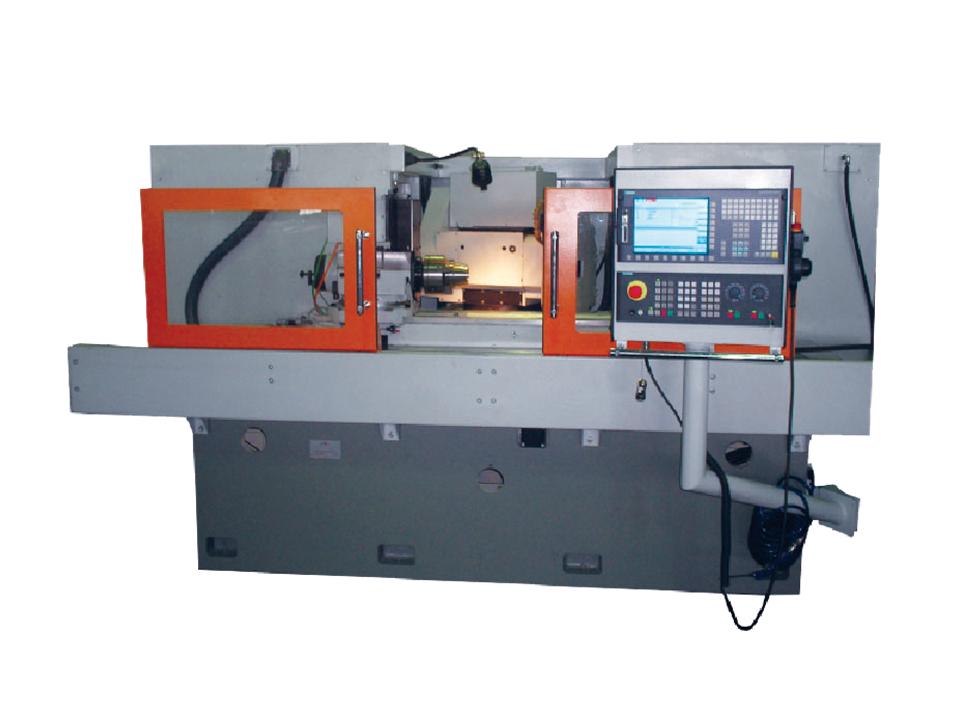

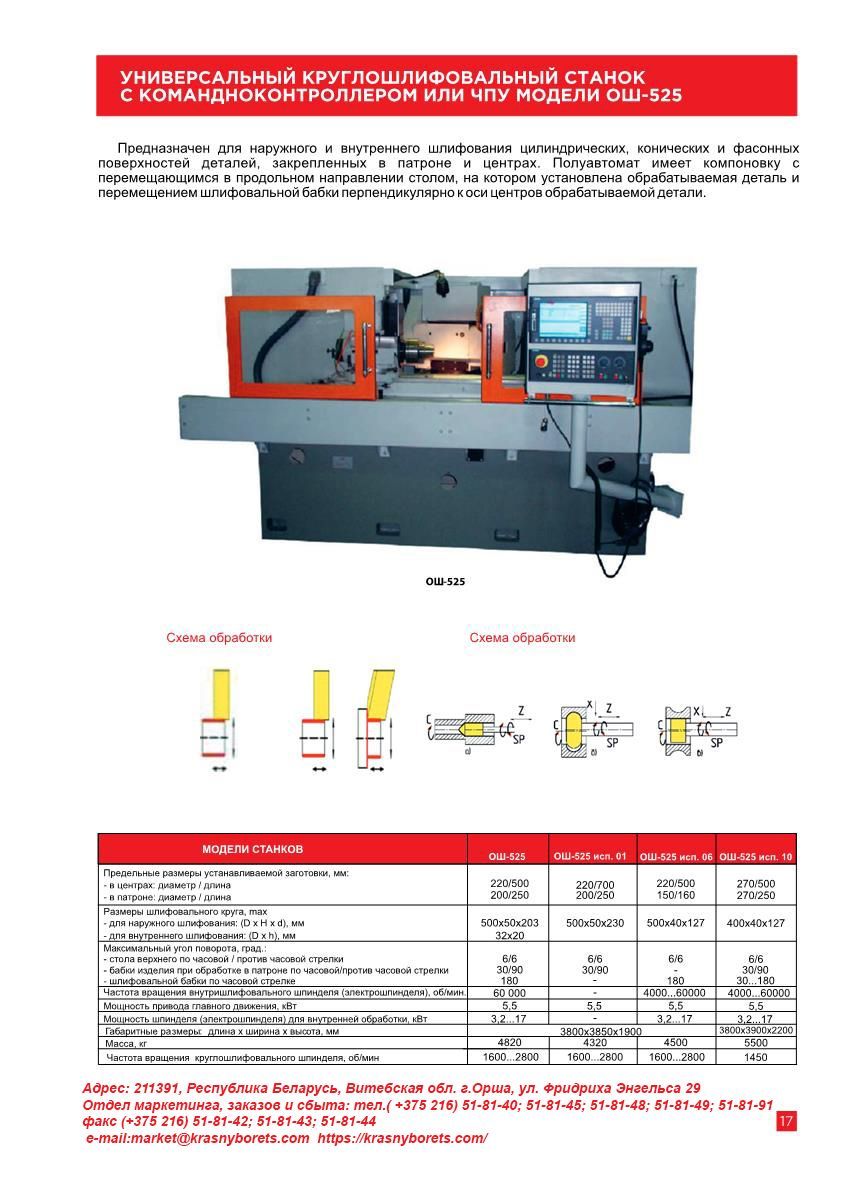

     Полуавтомат круглошлифовальный универсальный с ЧПУ модели ОШ-525Ф3 предназначен для наружного и внутреннего шлифования гладких  и  прерывистых  цилиндрических  и  конических  поверхностей  в телах вращения  (детали типа  валы, оси, штоки, оправки, фланцы и др.), закреплённых в центрах или патроне.
    Область  применения  станка – предприятия  серийного  и  крупносерийного производства.
     Станок может оснащаться системой ЧПУ фирмы “Siemens”или «Mitsubishi” и инкрементальными датчиками (преобразователями  линейного  перемещения) по двум программируемым  координатам  (поперечное  перемещение шлифовальной бабки – координата Х, продольное перемещение стола – координата Z).

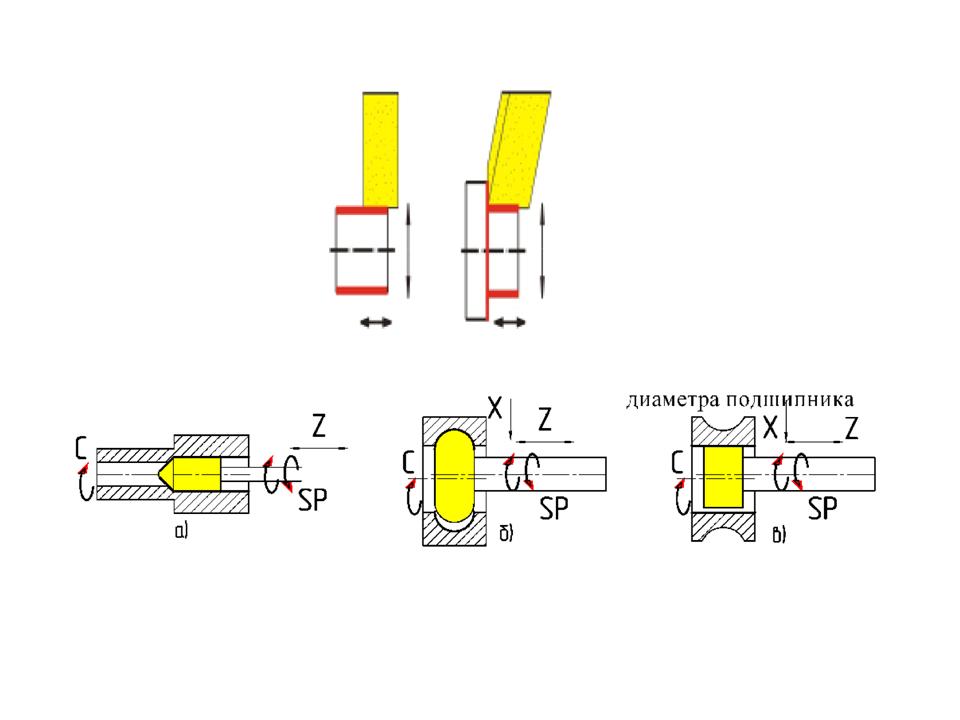

       Кинематическая схема станка должна обеспечивать следующие движения:
- вращение шлифовального круга  для наружного шлифования (координата SP1);
- вращение шлифовального круга для внутреннего шлифования (координата SP2);
 - поперечное перемещение шлифовальной бабки (координата Х);
- продольное перемещение стола (координата Z);
- вращение обрабатываемой детали (координата SP3);

Отправить заявку Скачать
  • Технические характеристики
  • Описание конструкции
  • Комплект поставки
  • Опции
  • Видео
  • Референс-лист
  • Отзывы
  • Минимальный обрабатываемый диаметр при наружной шлифовке
    10 мм
  • Мощность главного привода
    5,5 квт
  • Частота вращения шлифовального шпинделя
    1600...2880 об/мин
  • Скорость резания
    35..50 м/с
  • Диаметр устанавливаемой заготовки в центрах
    250 мм
  • Длина устанавливаемой заготовки в центрах
    600 мм
  • Диаметр устанавливаемой заготовки в патроне
    250 мм
  • Длина устанавливаемой заготовки в патроне
    160 мм
  • Диаметр шлифования в центрах
    250 мм
  • Длина шлифования в центрах
    550 мм
  • Диаметр шлифования в патроне при наружной шлифовке
    220 мм
  • Длина шлифования в патроне при наружной шлифовке
    160 мм
  • Масса заготовки в центрах
    150 кг
  • Масса заготовки в патроне
    50 кг
  • Высота центров
    140 мм
  • Наружный диаметр шлифовального круга для наружного шлифования
    500 мм
  • Внутренний диаметр шлифовального круга для наружного шлифования
    203 мм
  • Высота шлифовального круга для наружного шлифования
    50 мм
  • Частота вращения изделия
    50...500 об/мин
  • Частота вращения внутришлифовального шпинделя
    5000...18000 об/мин
  • Дискретность перемещения по всем координатам
    1 мкм
  • Скорость установочных перемещений стола
    4 м/мин
  • Скорость установочных перемещений шлифовальной бабки
    4 м/мин
  • Перемещение бабки шлифования
    380 мм
  • Перемещение стола
    650 мм
  • Габаритные размеры (длина х ширина х высота)
    3800 х 3900 х 2000 мм
  • Масса
    4800 кг

   Станок имеет компоновку с перемещающимся столом, на котором установлена обрабатываемая деталь и перемещением шлифовальной бабки перпендикулярно к оси центров обрабатываемой детали. Бабка изделия с электрическим приводом и бабка задняя крепятся на рабочей поверхности стола верхнего. Перемещения шлифовальной бабки осуществляется по линейным направляющим качения посредством шарико- винтовой пары.
         Гидрооборудование выполнено отдельным агрегатом и установлено справа от станка, а система охлаждения сзади.
     С правой стороны станка сзади расположен электрошкаф, а с правой стороны станка спереди на кронштейне расположен пульт управления с системой ЧПУ.
     Обработка поверхностей и правка шлифовального круга производится  в автоматическом режиме по управляющей программе, установка и снятие детали осуществляется вручную.
  Шлифовальная бабка имеет внутришлифовальный шпиндель и может поворачиваться на 180° в горизонтальной плоскости  в ручную.
     Правка периферии шлифовального круга осуществляется с помощью алмаза в оправе. Рабочая зона шлифования ограждена защитным ограждением с открытым верхом, передняя  стенка защиты имеет подвижную открывающуюся дверь с оргстеклом. При  шлифовании  используется СОЖ на водной основе, очистка СОЖ осуществляется посредством  магнитного  сепаратора и фильтра-транспортёра с фильтровальным полотном.
         Базирование обрабатываемых деталей производится в  центрах  передней  и задней бабки или патроне, осевая ориентация детали производится с помощью датчика касания  ходом  стола.

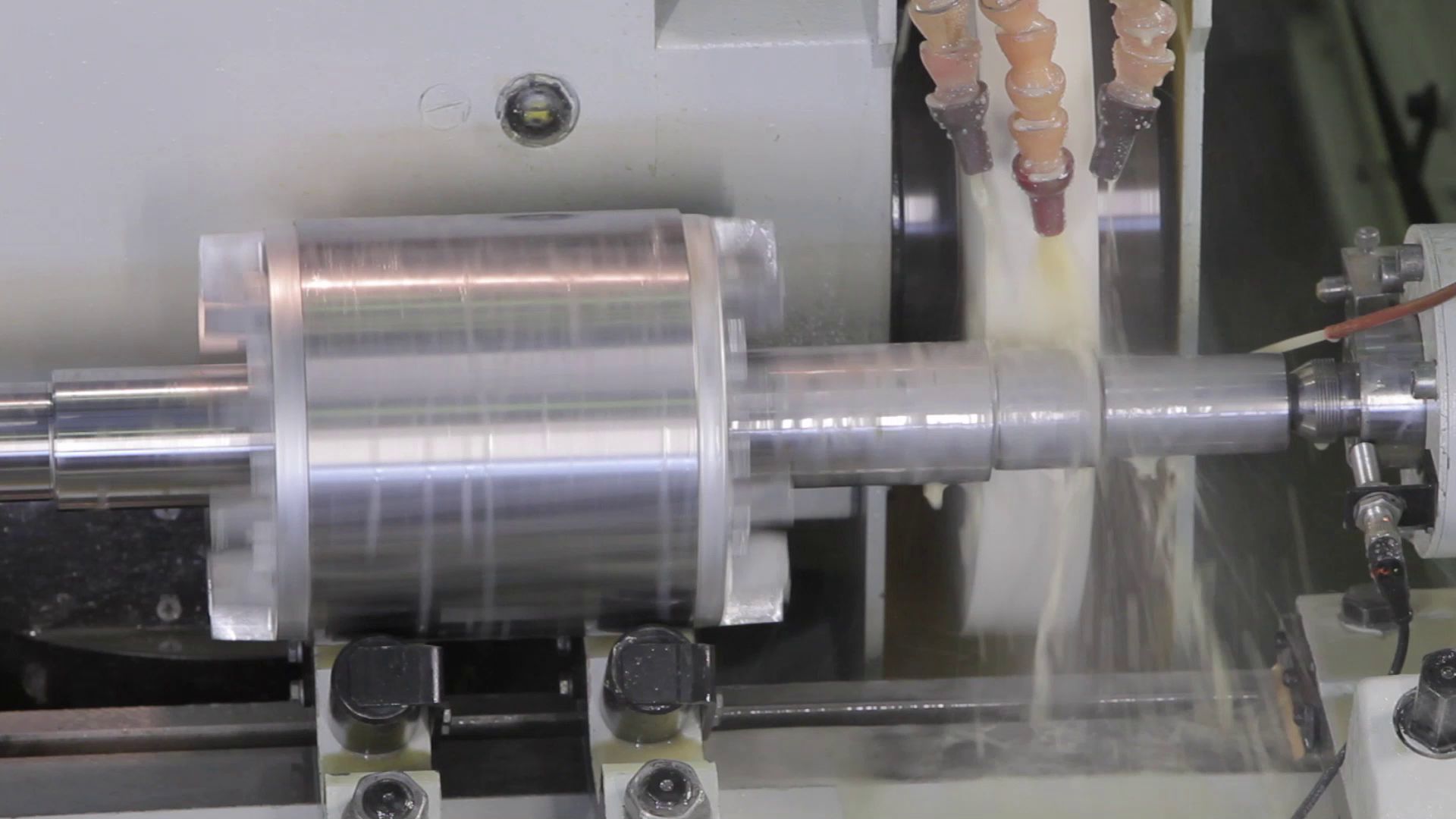

    Шлифование деталей производится за счёт вращения  обрабатываемой детали и  перемещения шлифовальной бабки к оси  центров. Станок имеет  ручной, наладочный и автоматический режим работы.

    КОМПЛЕКТ ПОСТАВКИ.
- станок в сборе (c шлифовальной бабкой, бабкой передней и задней);
  - система подачи и очистки СОЖ;
  - гидростанция;
  - шкаф электроавтоматики
  - пульт управления с системой ЧПУ;
 - комплект запасных частей  и принадлежностей, быстро изнашиваемые детали на гарантийный период (12 месяцев) эксплуатации;
 - фланцы шлифовального круга в сборе – 2 комплекта (1 к-т установлен на станке);
  - оправка для статической балансировки абразивного круга в сборе с планшайбой;
  - приспособление для статической балансировки шлифовального круга;
  - абразивные круги 2 шт. (750 х 305 х 100) мм;
  - патрон кулачковый;
  - комплект эксплуатационно-технической документации в 1экз.;
  - универсальная программа обработки.


  • Оснащение  шлифовальной  бабки  устройством  динамической  балансировки шлифовального круга. Данная опция  включает балансировочную  головку фланцевого типа с бесконтактным передатчиком, датчиком вибрации и электронным  прибором. Использование данного устройства позволяет производить автоматическую  балансировку вращающегося шлифовального круга на станке с минимальным дисбалансом.

  • Оснащение прибором активного контроля. Прибор активного контроля  цилиндрических диаметров обработанных деталей включает в себя скобу с двумя измерительными головками с функцией ориентирования и  измерительными  контактами, а также электронное устройство с панелью управления. Электронное устройство крепится на пульте управления станка. Применение прибора активного контроля позволяет обеспечивать стабильное получение размера обрабатываемого диаметра в пределах ± 0,0025 мм.

  • Оснащение вытяжным устройством. При оснащении станка кабинетным ограждением рабочей зоны, возможно применение устройства отсоса аэрозоли, образующейся в процессе шлифования. Данное устройство представляет собой сварное основание, на котором крепится сварной цилиндр с воронкой, двигатель с крыльчаткой, фильтроэлемент, крышки с  патрубками  и  рукав. Вытяжное устройство может работать автономно  как в ручном, так и автоматическом режиме и позволяет осуществлять удаление паров аэрозоли из зоны обработки.

  • Кабинетное ограждение рабочей зоны. Ограждением  с закрытым верхом, передняя  стенка защиты имеет подвижную открывающуюся дверь с оргстеклом.

  • Оснащение открытым или закрытым люнетом.
