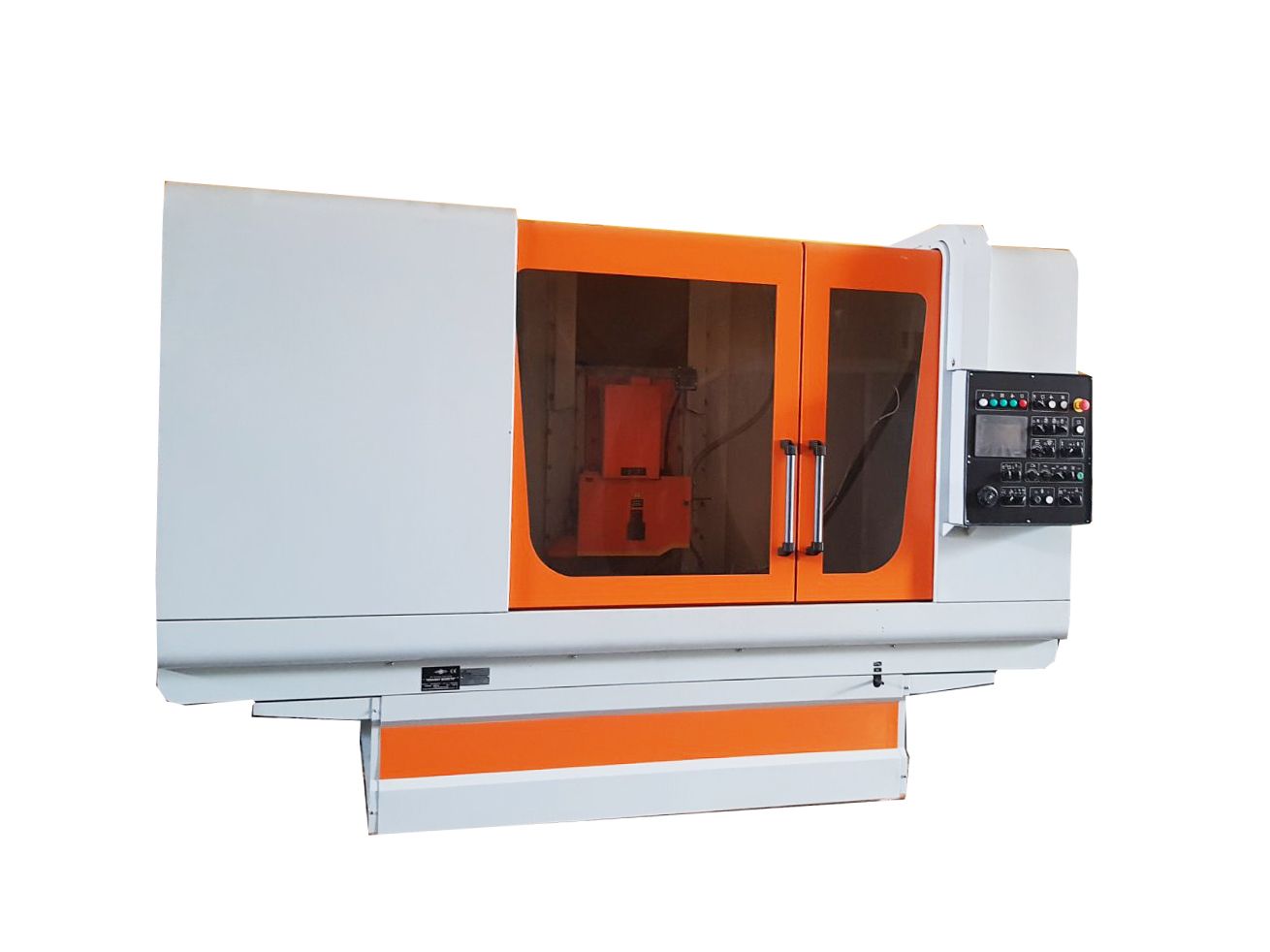

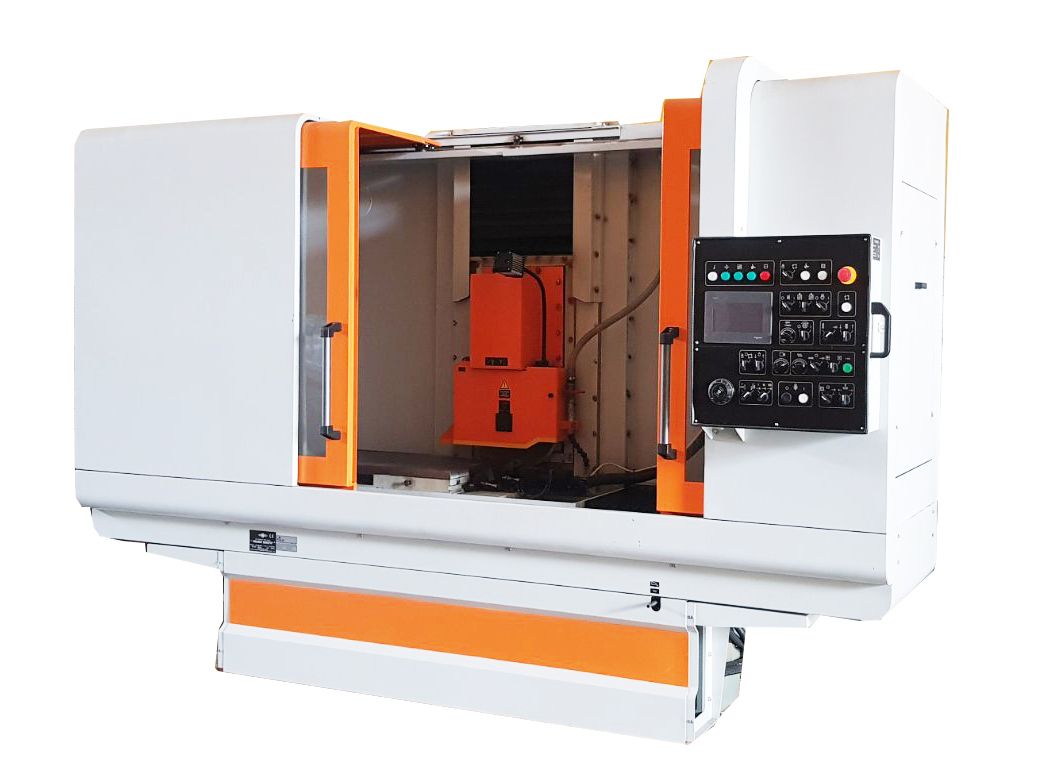

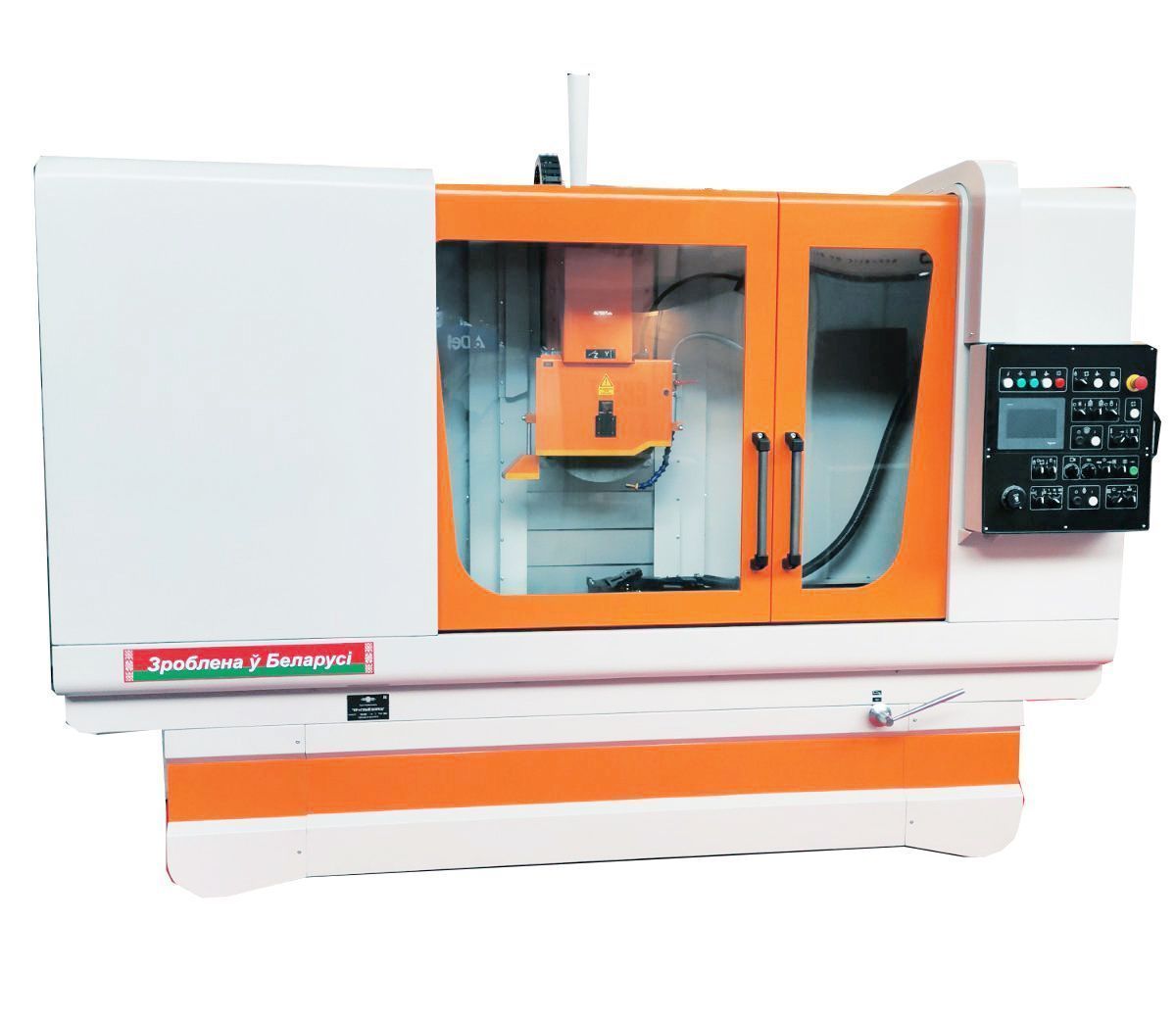

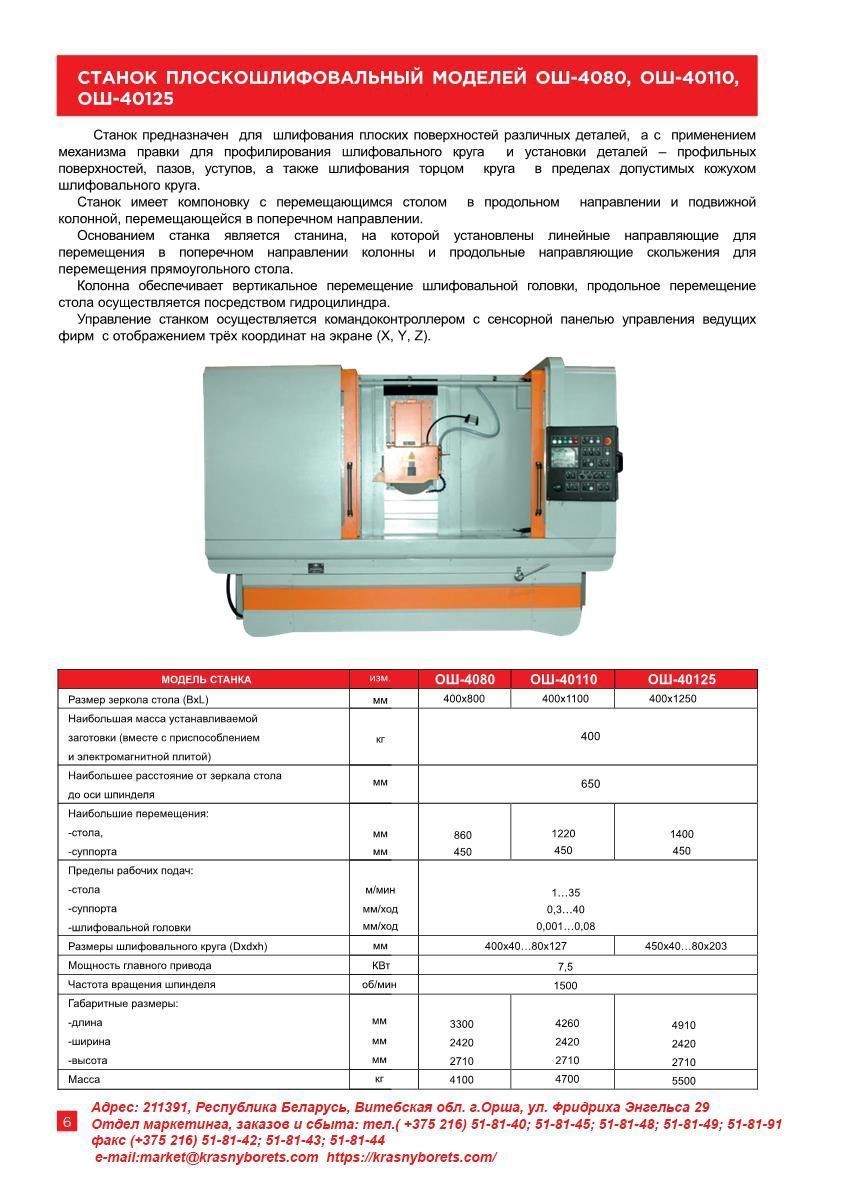

СТАНОК ПЛОСКОШЛИФОВАЛЬНЫЙ С ПРЯМОУГОЛЬНЫМ СТОЛОМ И ГОРИЗОНТАЛЬНЫМ ШПИНДЕЛЕМ ОШ-40110
Описание
Станок предназначен для шлифования плоских поверхностей различных деталей, а с применением механизма правки для профилирования шлифовального круга и установки деталей-профильных поверхностей, пазов, уступов, а также шлифования торцом круга в пределах допустимых кожухом шлифовального круга.
Станок имеет компановку с перемещающимс столом в продольном направлении и подвижной колонной, перемещающейся в поперечном направлении.
Основанием станка является станина, на которой установлены линейные направляющие скольжения для перемещения прямоугольного стола.

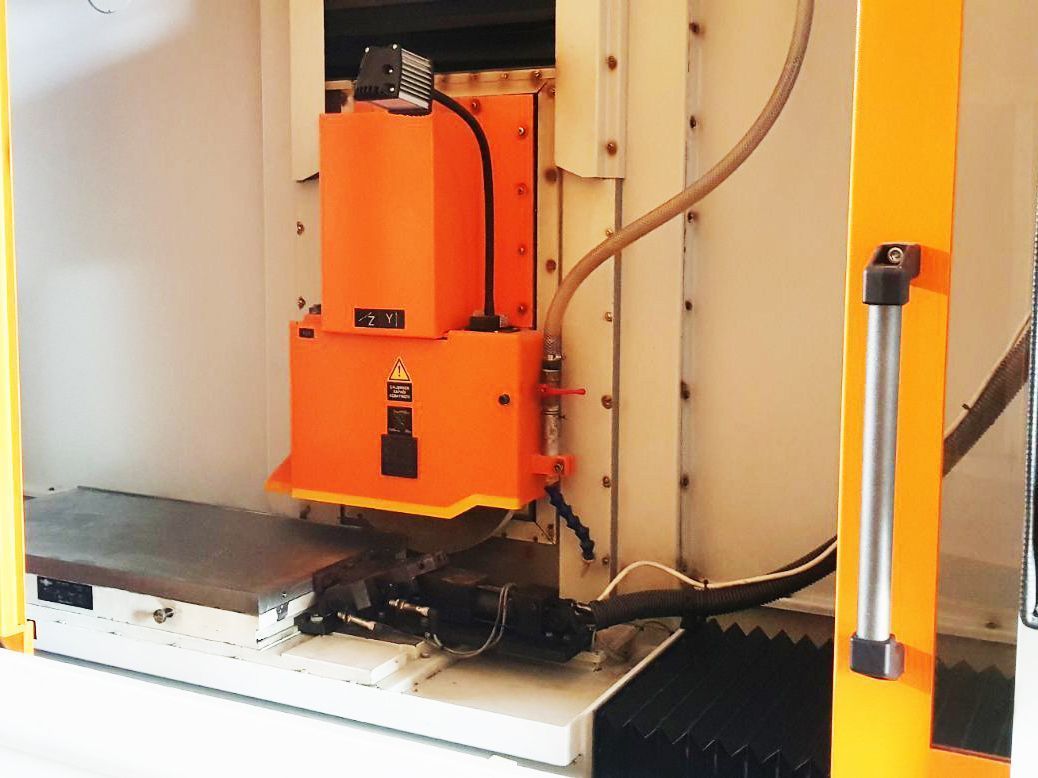

Колонна обеспечивает вертикальное перемещение шлифовальной головки, продольное перемещение стола осуществляется посредством гидроцилиндра.
Управление станком осуществляется командоконтроллером с сенсорной панелью управления ведущих фирм с отображением трех координат на экране (X,Y,Z).
ОСОБЕННОСТИ КОНСТРУКЦИИ
- Комплектующие изделия ведущих мировых производителей
- Перемещение суппорта и шлифовальной головки осуществляется на роликовых опорах качения посредством шарико-винтовых пар.
- Рациональная конструкция станины, крестового суппорта, колонны, стола и шлифовальной головки, изготовленных из чугунных отливок, обеспечивает высокую жесткость и виброустойчивость станка, что гарантирует стабильную точность и чистоту обработки.
- Применение в узлах подач шлифованных шариковинтовых пар качения обеспечивает плавное высокоточное безлюфтовое позиционирование.
- Автоматическая смазка направляющих станины и стола.
- Все рабочие перемещения станков автоматизированы
- Технические характеристики
- Описание конструкции
- Комплект поставки
- Опции
- Видео
- Референс-лист
- Отзывы
-
Класс точности станка по ГОСТ 8-82
В
-
Ширина зеркала стола
400 мм
-
Длина зеркала стола
1100 мм
-
Рабочие подачи стола
1,5...25 м/мин
-
Рабочие подачи шлифовальной головки
0,001...0,999 мм/ход
-
Рабочие подачи суппорта
0,3...40 мм/ход
-
Наибольшие перемещения суппорта
450 мм
-
Наибольшие перемещения стола
1220 мм
-
Наибольшая масса устанавливаемой заготовки (вместе с приспособлением и электромагнитной плитой)
400 кг
-
Наибольшее расстояние от зеркала стола до оси шпинделя
650 мм
-
Диаметр шлифовального круга
400 мм
-
Высота шлифовального круга
40...80 мм
-
Посадочный диаметр шлифовального круга
127 мм
-
Мощность главного привода
7,5 кВт
-
Частота вращения шлифовального шпинделя
1500 об/мин
-
Габаритные размеры (длина х ширина х высота)
4260х 2420 х 2710 мм
-
Масса
5200 кг
- станок в сборе;
- система охлаждения с насосом и магнитным сепаратором очистки СОЖ;
- гидростанция привода стола и смазки;
- электрошкаф;
- пульт управления;
-оправка для статистической балансировки шлифовального круга;
- шлифовальный круг с фланцами;
-комплект установочных опор;
- комплект быстроизнашивающихся деталей и инструмента на период срока эксплуатации.
- система охлаждения с насосом и магнитным сепаратором очистки СОЖ;
- гидростанция привода стола и смазки;
- электрошкаф;
- пульт управления;
-оправка для статистической балансировки шлифовального круга;
- шлифовальный круг с фланцами;
-комплект установочных опор;
- комплект быстроизнашивающихся деталей и инструмента на период срока эксплуатации.
- - механизм правки шлифовального круга: - ручной механизм правки шлифовального круга 3Д70.П43.00.0.000.0.00-02; - механизм правки шлифовального круга с электроприводом 3Д70.П46.00.0.000.0.00-02 Механизм правки шлифовального круга устанавливается сверху на корпусе шлифовальной головки и предназначен для правки периферии шлифовального круга алмазом в оправе. Алмаз в оправе устанавливается в пиноль, которая перемещается вручную посредством маховика в поперечном направлении. Вертикальная подача алмаза производится вручную посредством резьбового механизма подачи.
- - 3Д711АФ10-1.ОП03.00.0.000.0.00 устройство обдува обработанных деталей. Данная опция включает в себя специальный пистолет с поливиниловой трубкой, через которую подводится под давлением из внешней сети воздух. Подача воздуха осуществляется на колодку, установленную на станине станка и далее на пистолет, который расположен на передней поверхности станины в зоне расположения оператора. Путём нажатия на рычаг пистолета, оператор может производить обдув сжатым воздухом снятых со стола или электромагнитной плиты обработанных деталей.
- - устройство вытяжное «УВ-1200.00.0.000.0.00» Устройство предназначено для извлечения тумана СОЖ с включениями твердой пыли и мелкой металлической стружки.
- - 3Д711АФ10-1.ОП05.00.0.000.0.00 пылесос промышленный. Данная опция включает в себя автономный пылесос модели 370.П16.00.0.000.0.00, который гибким пластиковым рукавом соединяется с кожухом шлифовального круга. Металлорукав от пылесоса подключается к соответствующему разъёму электрошкафа станка. Производительность пылесоса 800 м3/ч, мощность электродвигателя 1,5 кВт, Число оборотов 2 800 мин-1.
- - 3Д711АФ10-1.ОП04.00.0.000.0.00 центрифуга. При обработке немагнитных материалов, станок может комплектоваться однороторной центрифугой, которая связана сливным рукавом с баком системы подачи СОЖ. Центрифуга состоит из герметичного бака, внутри которого выполнена круглая обечайка для размещения ротора. Сверху бак герметически закрывается откидной крышкой на петлях, которая зажимается двумя винтовыми прижимами. Внутри крышки выполнен конический насадок для подвода очищаемой СОЖ в ротор, снаружи – угольник с ниппелем для подключения рукава отвода очищенной СОЖ из рабочей зоны. Контроль закрывания крышки осуществляется конечным выключателем. Ротор центрифуги цельнолитой алюминиевый в виде чаши, внутри ротора установлен резиновый чехол для сбора шлама. Сверху ротор закрыт алюминиевой крышкой с отлитой крыльчаткой. Ротор базируется на конус шпинделя, установленного в стакане. Шпиндельный узел с ротором и приводным электродвигателем подвешен на шпильках, заделанных в салинг-блоки к трём опорам на цилиндрической обечайке бака центрифуги. Работа центрифуги основывается на принципе, когда СОЖ попадает во вращающийся ротор, в котором под воздействием центробежного силового поля происходит осаждение частиц, плотность которых превышает плотность очищаемой жидкости. Степень очистки центрифуги 15-20 мкм, мощность 1,1-1,5 кВт
- - угольник синусный поворотный 3Е70.П54 Наибольший угол поворота синусной линейки - +600. Наибольший угол поворота угольника - +600. Габаритные размеры (длина х ширина х высота) -195 х 200 х 200 мм. Масса 9,5 кг
- - 3Д711ВФ11.ОП06.00.0.000.0.00 система подачи и очистки СОЖ с магнитным сепаратором и фильтром-транспортером. Данная опция включает в себя бак с помпой для подачи СОЖ в зону обработки и фильтром-транспортером с рулонным фильтровальным полотном, а также магнитным сепаратором, который установлен на раме фильтра-транспортера. Фильтрация СОЖ происходит сначала через магнитный сепаратор, затем через фильтр-транспортер. Пропуская способность магнитного сепаратора 50 л/мин, фильтра-транспортера – 100 л/мин.
- - электромагнитная и магнитная плита
- - приспособление для балансировки шлифовальных кругов 3Е70.П01 3E70.П01 - Наибольший диаметр балансируемого круга – 320 мм. 3E70.П01-04 - Наибольший диаметр балансируемого круга – 4000 мм.
