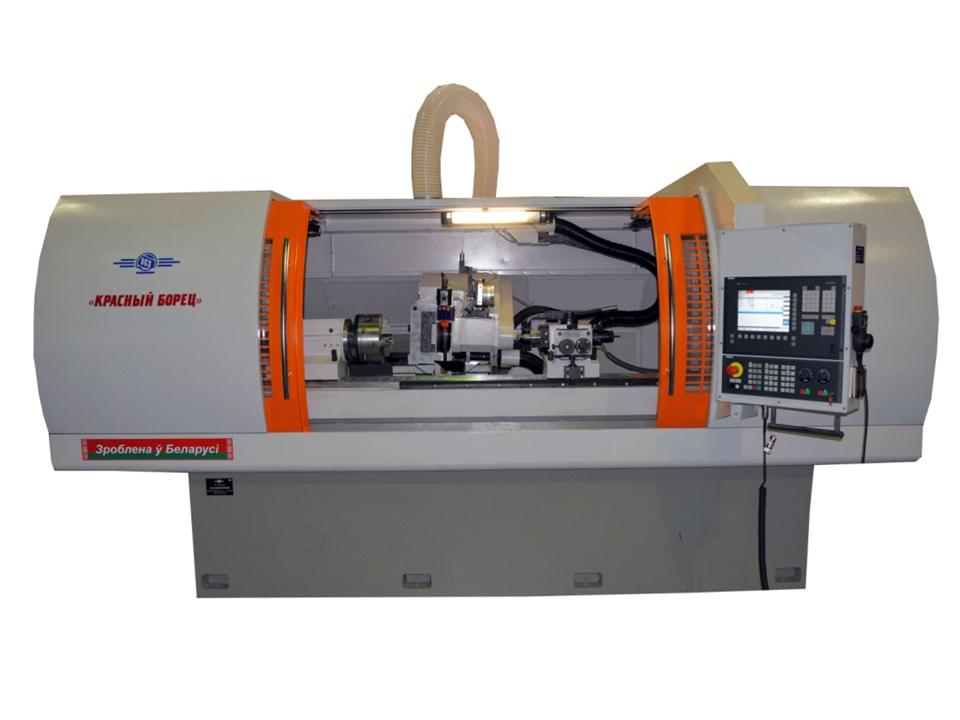

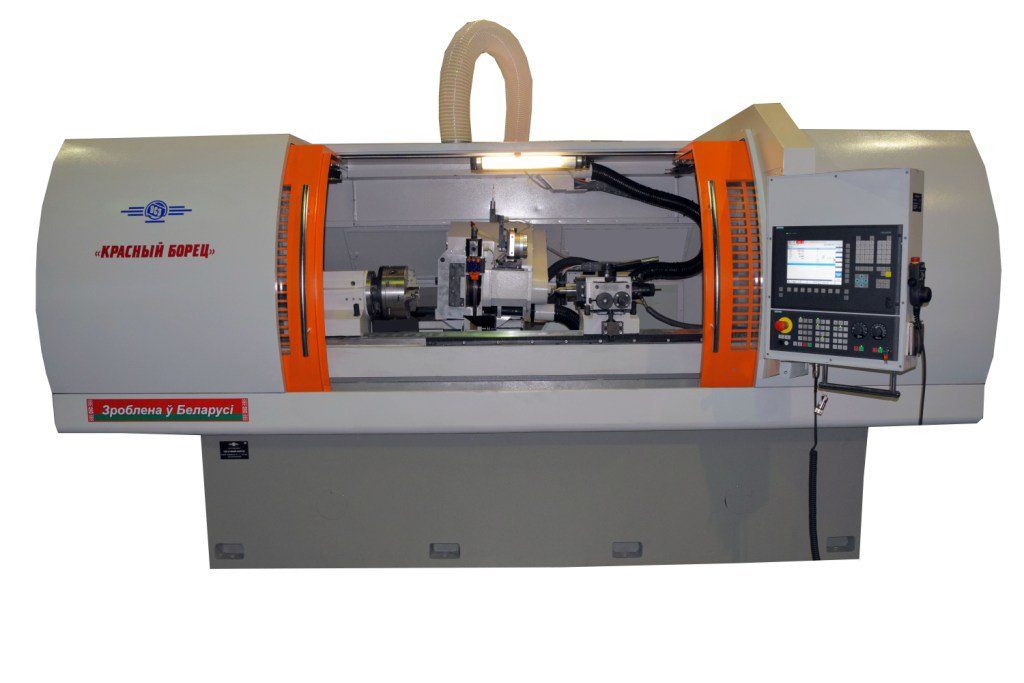

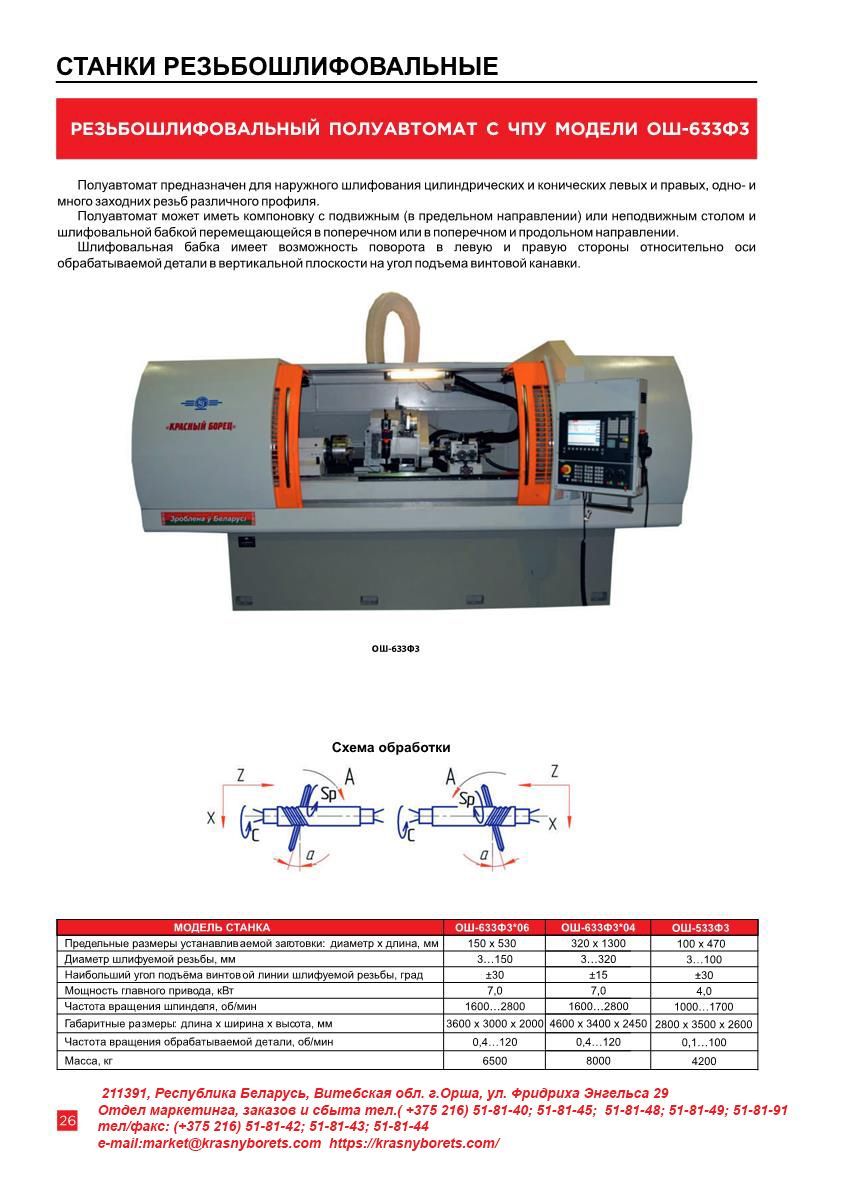

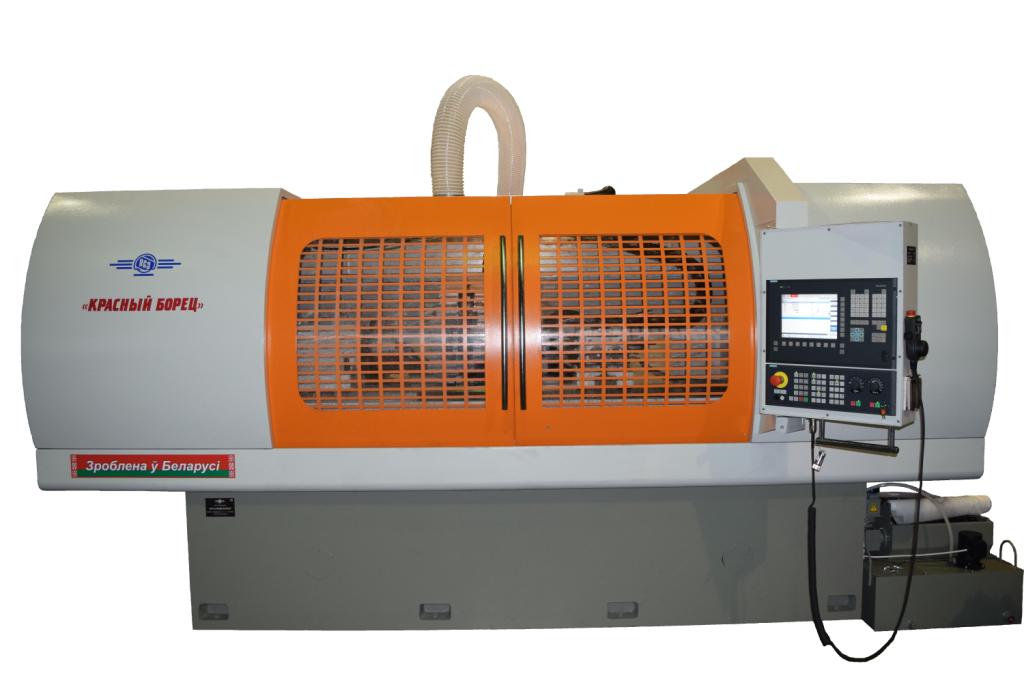

РЕЗЬБОШЛИФОВАЛЬНЫЙ ПОЛУАВТОМАТ С ЧПУ ОШ-633Ф3 ИСПОЛЕНИЕ 04

Описание

Полуавтомат предназначен для наружного шлифования наружных, цилиндрических и конических левых и правых, одно- и много заходних резьб различного профиля.
Полуавтомат имеет компановку с перемещающейся шлифовальной бабкой в продольном и поперечном направлениях относительно неподвижно вращающейся детали.
Шлифовальная бабка имеет возможность поворота в левую и правую стороны относительно оси обрабатываемой детали в вертикальной плоскости на угол подъема винтовой канавки.

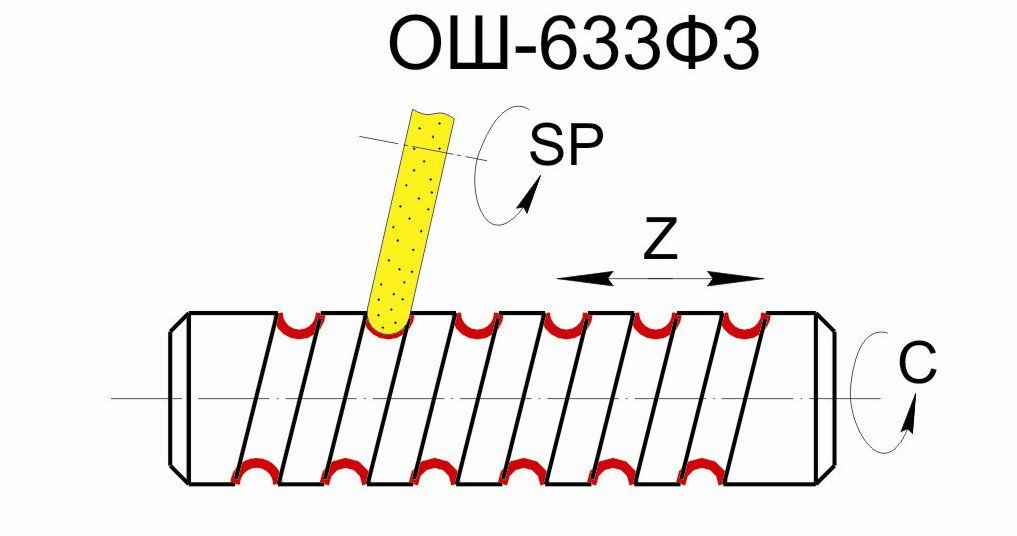

Кинематическая схема станка должна обеспечивать следующие движения:
-       поперечное перемещение бабки шлифовальной – координата Х;
-       продольное перемещение салазок с бабкой шлифовальной -
координата Z;
-       угловой поворот головки шлифовальной в вертикальной плоскости
(угол наклона витка резьбы) - координата А;
-       вращение обрабатываемой детали - координата С;
-       вращение шлифовального круга - ось Sp;
-       вращение алмазного правящего ролика;
-       продольное перемещение алмазного ролика – координата W;
-       вертикальное перемещение алмазного ролика – координата V;
-       фиксацию головки шлифовальной по координате А;
-       ввод и вывод датчика касания в позицию поиска серединЫ профиля канавки резьбы.

Скачать

ОСОБЕННОСТИ КОНСТРУКЦИИ

Система ЧПУ с сервоприводами
Частотное регулирование оборотов шпинделя шлифовальной головки.
Линейные и круговые датчики обратной связи по программируемым координатам- поперечное перемещение бабки шлифовальной – координата Х; - продольное перемещение салазок с бабкой шлифовальной – координата Z; - угловой поворот головки шлифовальной в вертикальной плоскости (угол наклона витка резьбы) - координата А; - вращение обрабатываемой детали - координата С;
Бесконтактные датчики и конечные выключатели
Электрошкаф собственного изготовления с холодильным агрегатом
Замкнутые роликовые линейные направляющие.
Высокоточные беззазорные шарико-винтовые передачи» для: продольного перемещения салазок, поперечного бабки шлифовальной.
Высокоточные радиально-упорные шариковые подшипники для шпинделя бабки изделия и поворотной оси головки шлифовальной.
Датчик касания
Механизм контурной правки алмазным роликом от передней бабки.
Ограждение рабочей зоны «кабинетного» типа.

Технические характеристики
Описание конструкции
Комплект поставки
Опции
Видео
Референс-лист
Отзывы

Длина обрабатываемой заготовки
1300 мм
Диаметр обрабатываемой заготовки
320 мм
Частота вращения шпинделя
1600...2800 об/мин
Мощность главного привода
7,0 квт
Частота вращения изделия
0,4...120 об/мин
Диаметр шлифуемой резьбы
3...320 мм
Наибольший угол подъёма винтовой линии шлифуемой резьбы
+-15 град
Габаритные размеры (длина х ширина х высота)
4600 х 3400 х 2450 мм
Масса
8000 кг

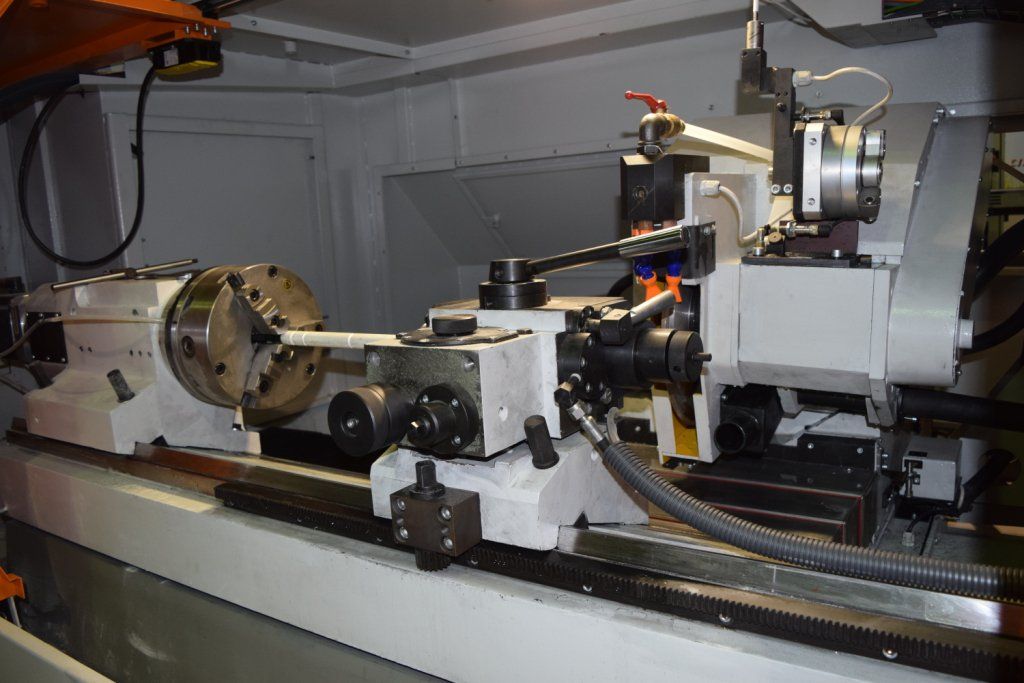

Станок имеет компоновку с перемещающейся шлифовальной бабкой в продольном и поперечном направлениях относительно неподвижно вращающейся детали.

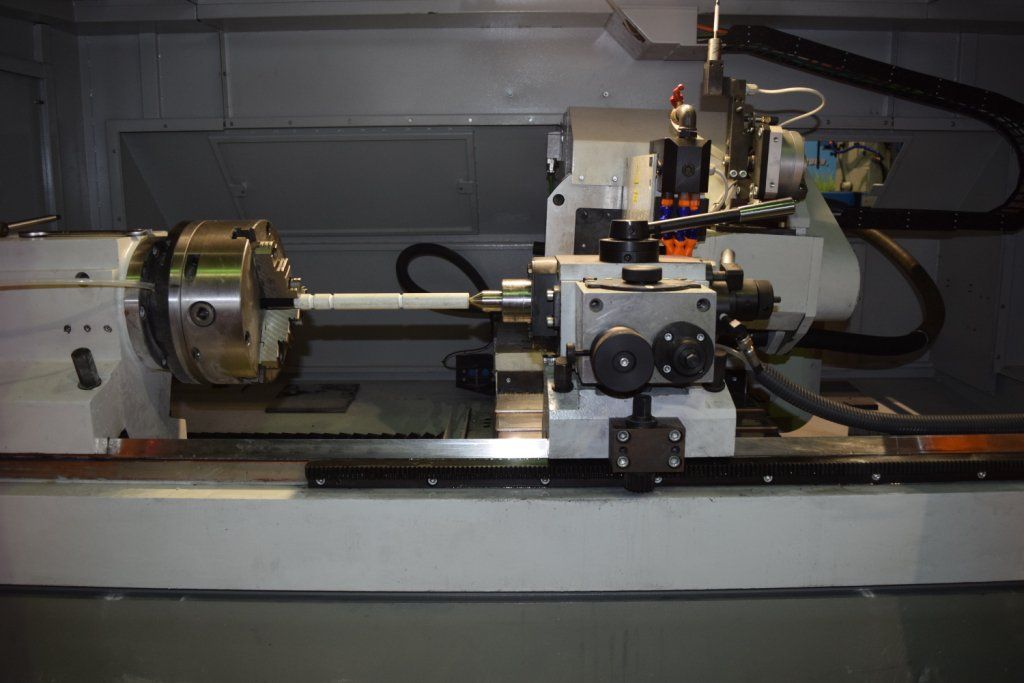

Бабка передняя, бабка задняя, люнет и опоры заготовки крепятся жестко на верхней передней базовой поверхности литой чугунной станины.
Для шлифовки резьбы шлифовальная головка имеет возможность поворота в левую и правую стороны относительно оси обрабатываемой детали в вертикальной плоскости. Головка шлифовальная поворотная (координата «А») поворачивается на бабке шлифовальной на нужный угол подъёма винтовой канавки. Поворот на 0 градусом нужен всегда при правке шлифовального круга.
После завершения поворота подвижные узлы фиксируются и лишь после фиксации можно начать циклы шлифовки и правки.
Ориентация по витку резьбы обеспечивается посредством датчика касания.
Перемещение салазок координата «Z» осуществляется механизмом продольной подачи, закреплённом на правом платике станины. Вращение винта механизма подачи осуществляется посредством синхронного электродвигателя.
Контроль величины перемещения салазок осуществляется посредством оптической линейки.
Перемещение бабки шлифовальной координата «Х» осуществляется механизмом поперечных перемещений, закреплённом на заднем торце салазок.
Вращение винта механизма осуществляется посредством синхронного электродвигателя. Вращение шлифовального круга координата «Sp» осуществляется от электродвигателя с частотным регулированием для поддержания постоянной скорости резания по мере износа круга.

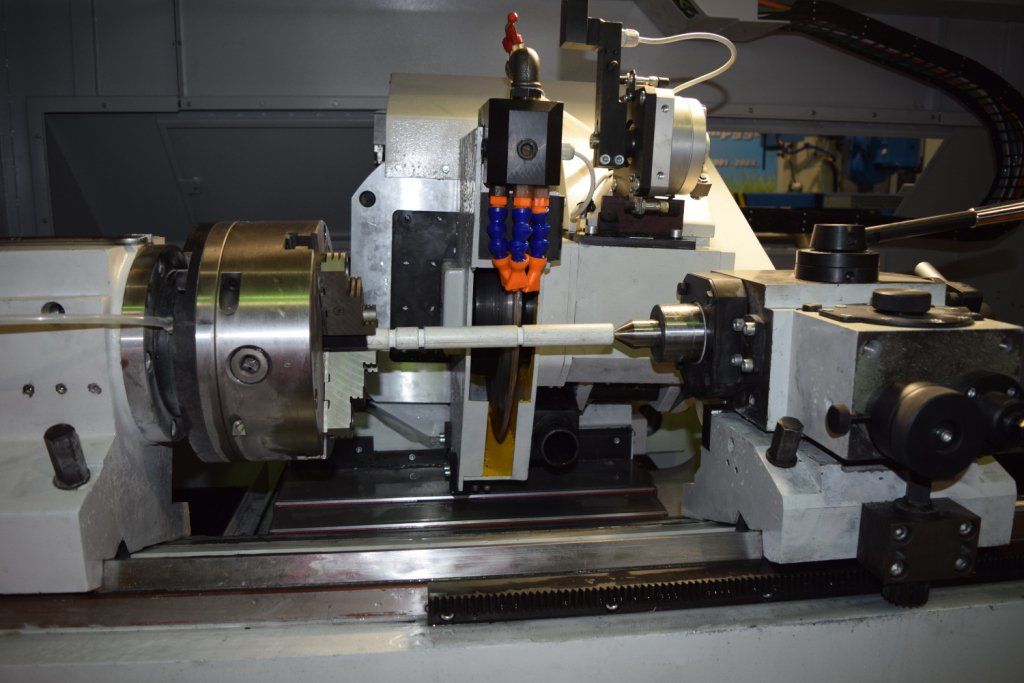

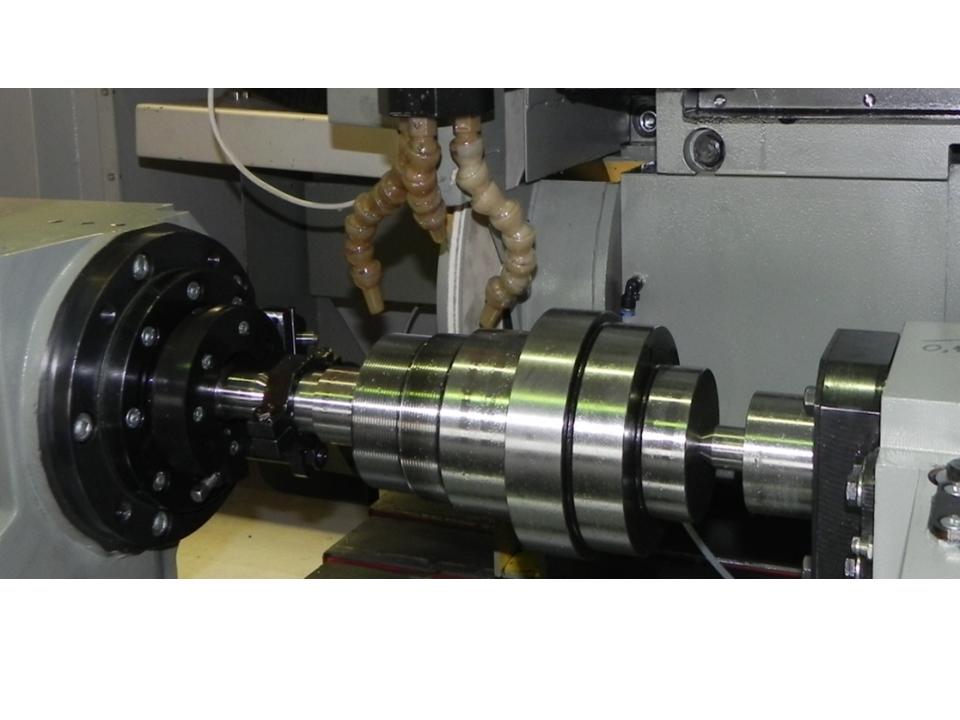

Вращение обрабатываемой детали координата «C» осуществляется поводковым механизмом, закреплённым на фланце шпинделя бабки изделия. Деталь базируется в центрах передней и задней бабок. Вращение шпинделя бабки изделия осуществляется от серводвигателя через редуктор.
На шлифовальной бабке устанавливается двухкоординатный механизм правки вращающимся алмазным роликом.

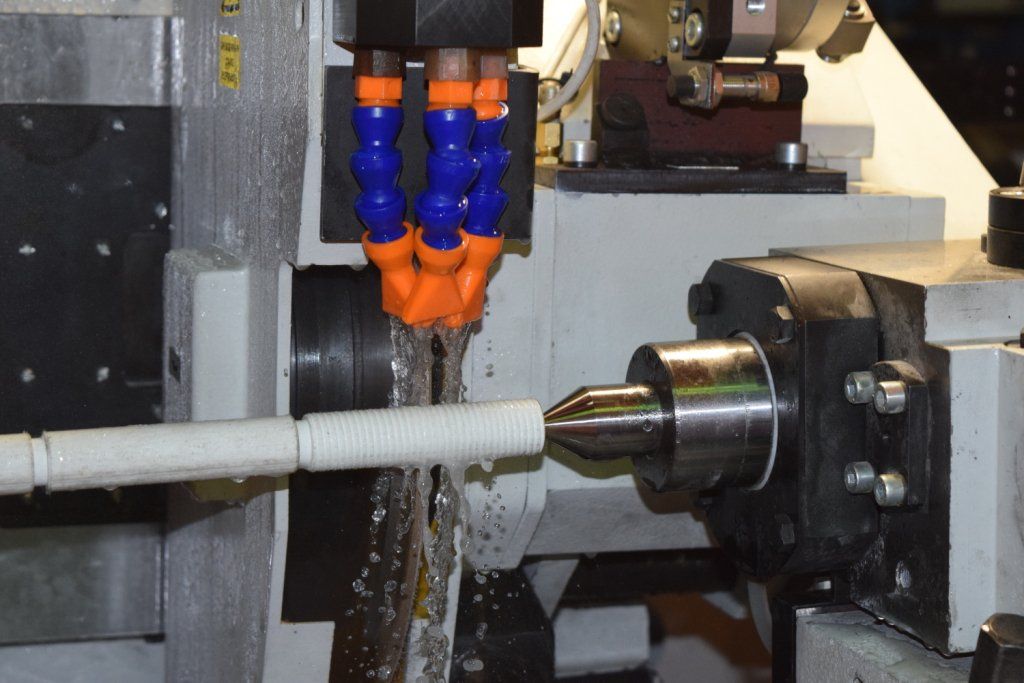

При шлифовании используется СОЖ марки МР10 или схожая с нею, производительность насоса подачи СОЖ - (Q = 80 л/мин).
Управление работы станка осуществляется через программу. Все режимы шлифовки (подачи, скорости перемещения, частота вращения инструмента и детали) определяются параметрами. Режимы обработки можно менять и без изменения управляющей программы.

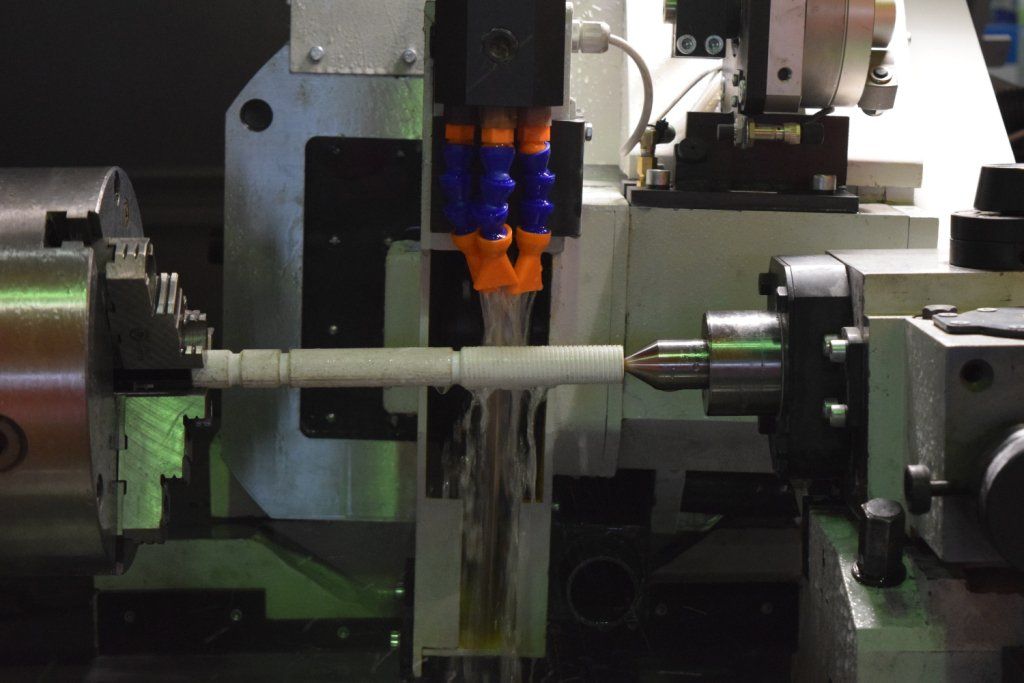

Способ шлифовки: шлифование профиля резьбы однопрофильным шлифовальным кругом. Правка профиля шлифовального круга осуществляется автоматически по программе вращающимся алмазным роликом.

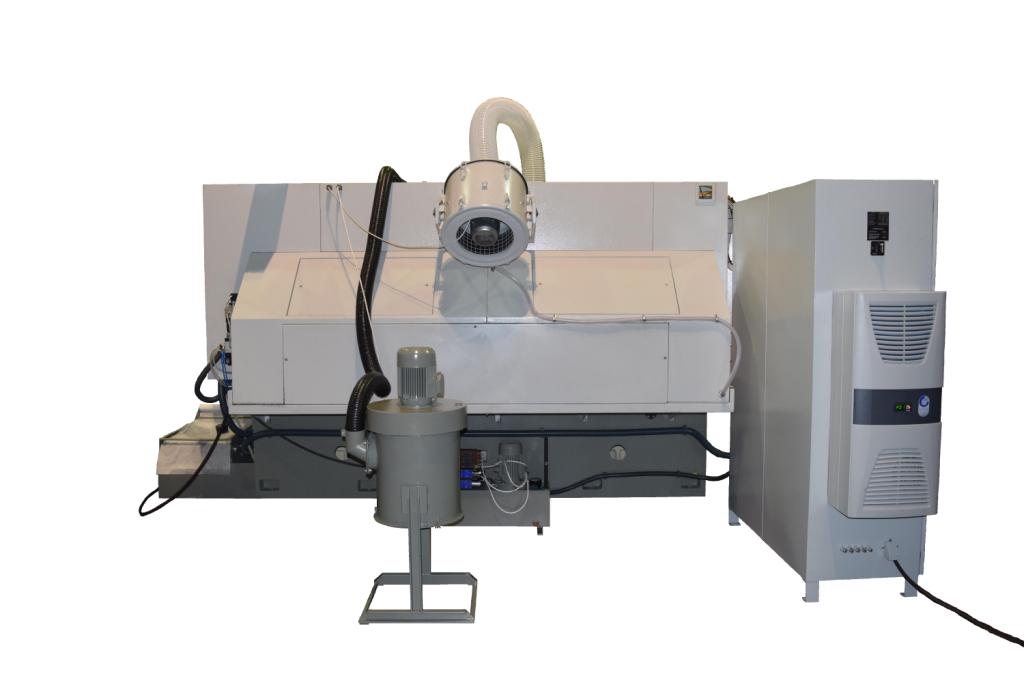

-       станок в сборе с бабками и датчиком касания;
-       механизм правки шлифовального круга;
-       гидростанция;
-       система подачи и очистки СОЖ;
-       холодильная установка термостабилизации СОЖ;
-       установка отсоса аэрозоли;
-       электрошкаф;
-       пульт управления с системой ЧПУ;
-       комплект запасных частей и принадлежностей на гарантийный
срок эксплуатации;
-       комплект эксплуатационно-технической документации на
русском языке.

Устройство обдува обработанных деталей. Данная опция включает в себя специальный пистолет с поливиниловой трубкой, через которую подводится под давлением из внешней сети воздух. Подача воздуха осуществляется на колодку, установленную на станине станка и далее на пистолет, который расположен на передней поверхности станины в зоне расположения оператора. Путём нажатия на рычаг пистолета, оператор может производить обдув сжатым воздухом снятых со стола или электромагнитной плиты обработанных деталей.
Агрегат для подачи СОЖ и её очистки.
Установка для отсоса аэрозолей из зоны обработки.

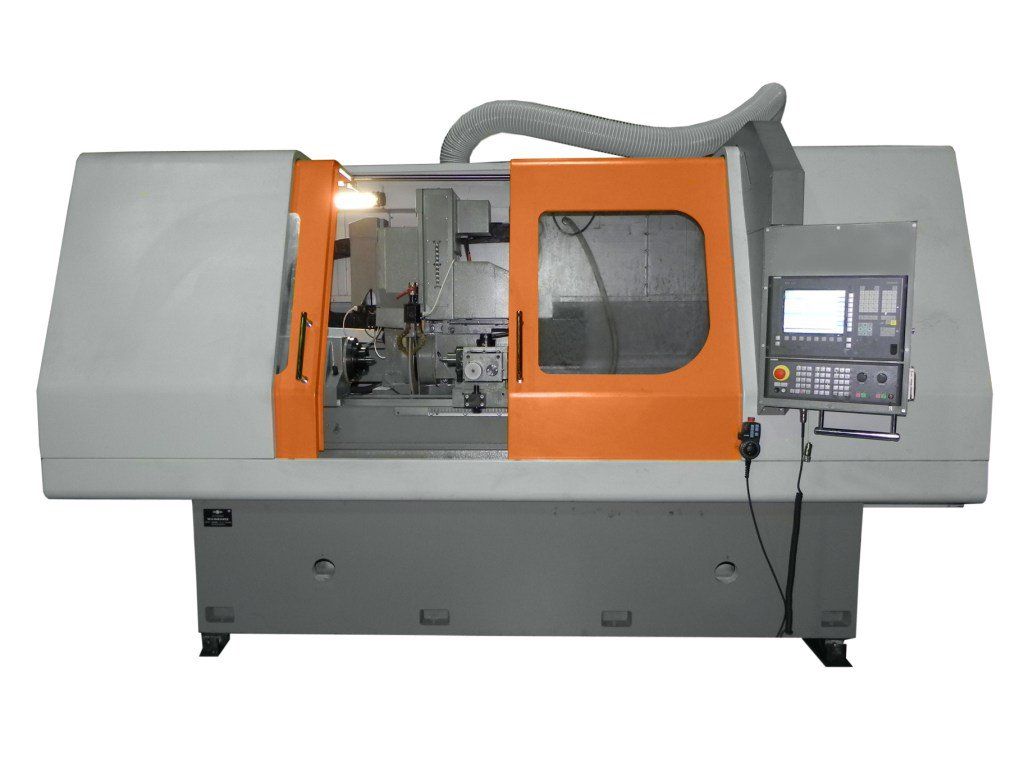

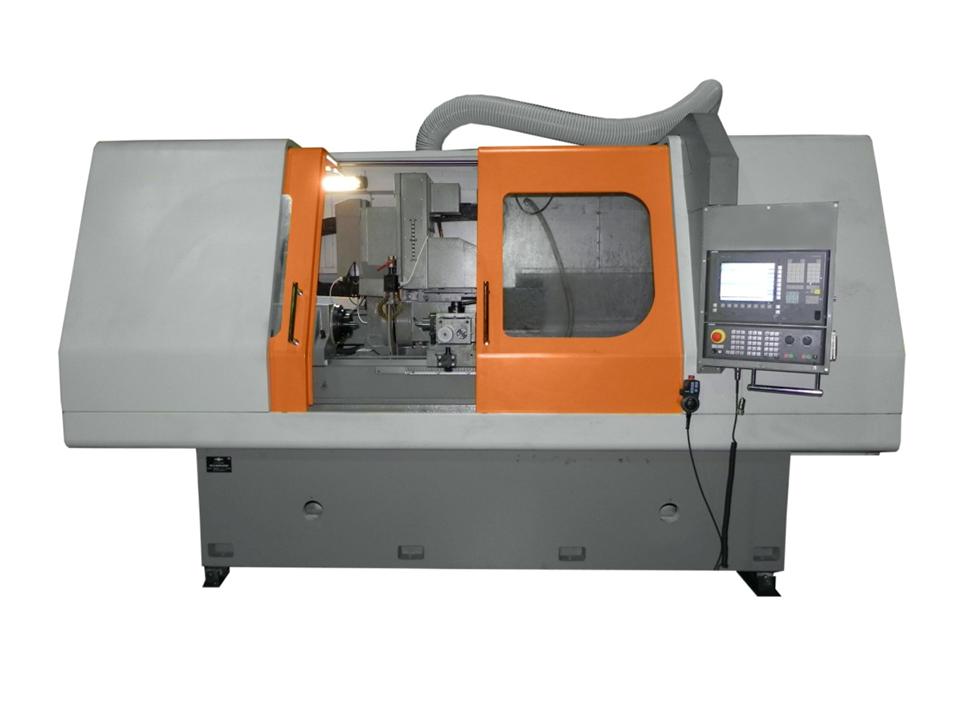

РЕЗЬБОШЛИФОВАЛЬНЫЙ ПОЛУАВТОМАТ С ЧПУ ОШ-633Ф3

РЕЗЬБОШЛИФОВАЛЬНЫЙ ПОЛУАВТОМАТ С ЧПУ ОШ-633Ф3 ИСПОЛНЕНИЕ 04

Покупатель	Год приобретения
АО «МПО им.И.Румянцева», г. Москва, РФ	2016
ООО «Центр наноматериалов и нанотехнологий Республики Мордовия», г. Саранск, РФ	2016
Научно-производственное объединение "Сатурн" , г. Рыбинск Ярославская обл, РФ	2014
ОАО "ТЗ "Ревтруд", г. Ульяновск, РФ	2012
