ВНУТРИРЕЗЬБОШЛИФОВАЛЬНЫЙ СТАНОК С ЧПУ ОШ-635.1.ФЗ

Описание

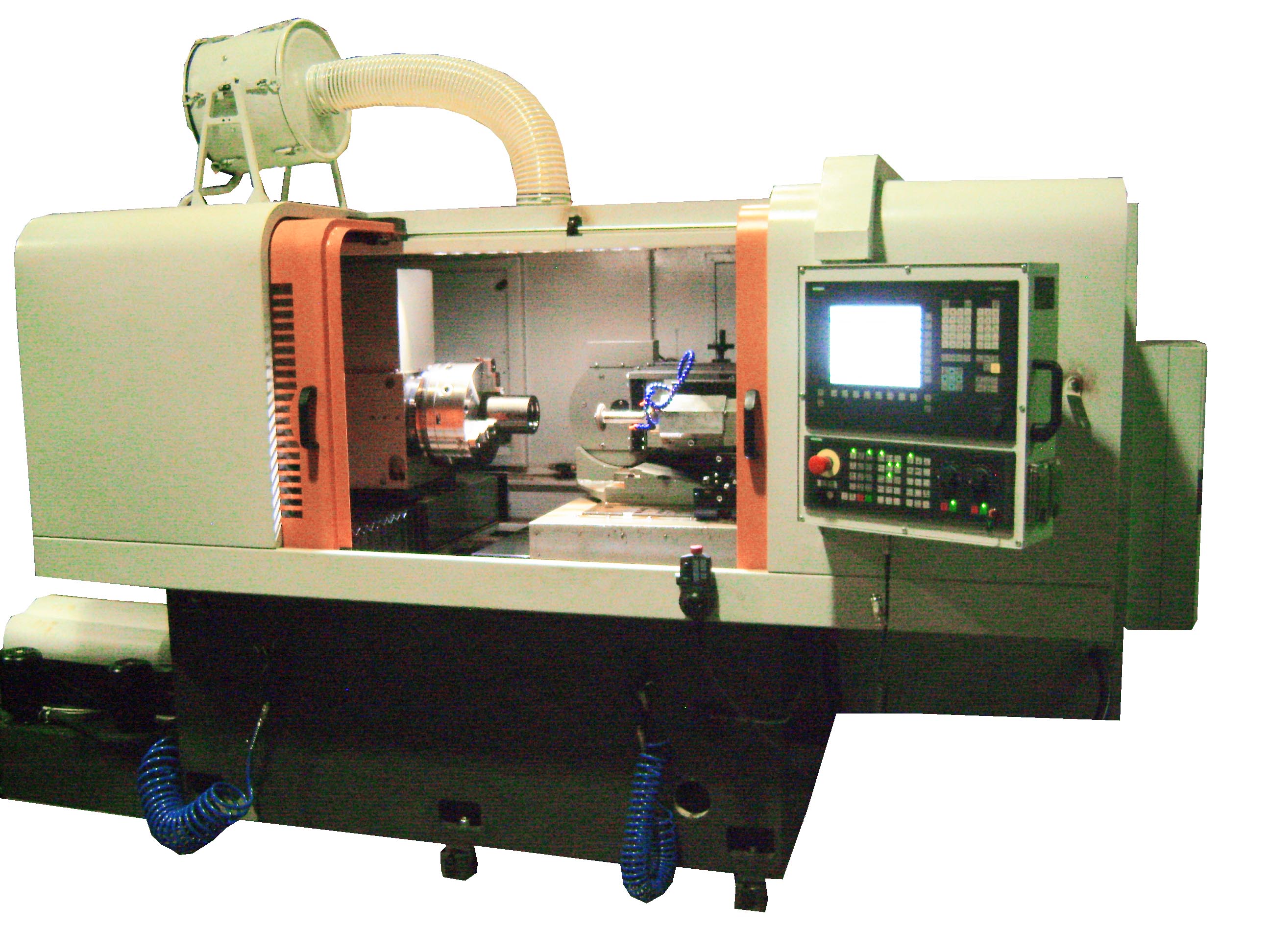

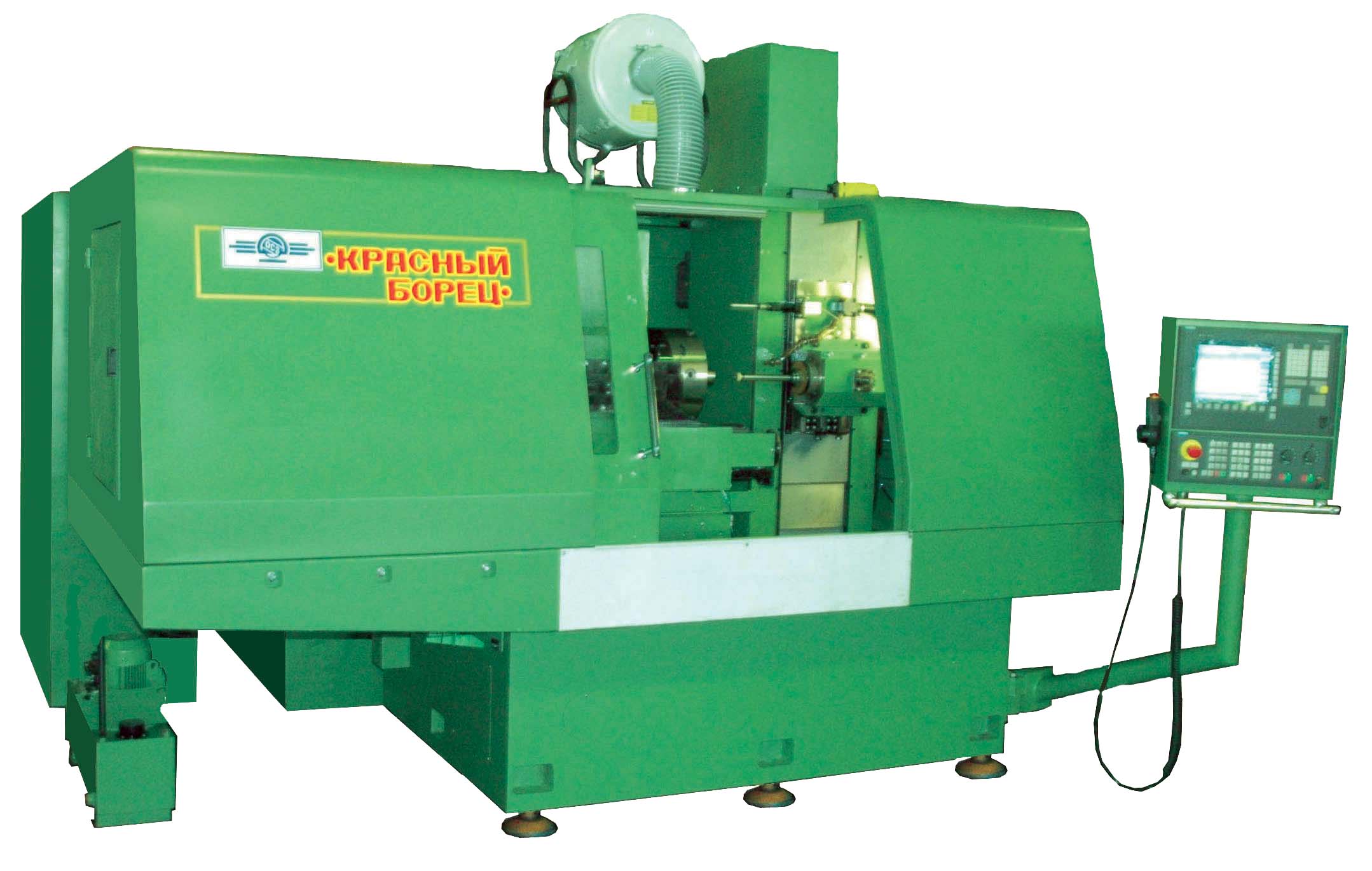

   Внутрирезьбошлифовальный станок с чпу модели ОШ-635ФЗ предназначен для шлифования внутренней резьбы гаек и обойм ШВП и имеет перемещающийся в поперечном направлении салазки (координата X), а в продольном направлении стол с бабкой изделия (координата Z), шлифовальная головка поворотная перемещается вертикально (координата Y). Станок оснащается системой ЧПУ, электрошпинделем, датчиком касания для определения положения детали на станке, алмазным роликом для правки профиля шлифовального круга.

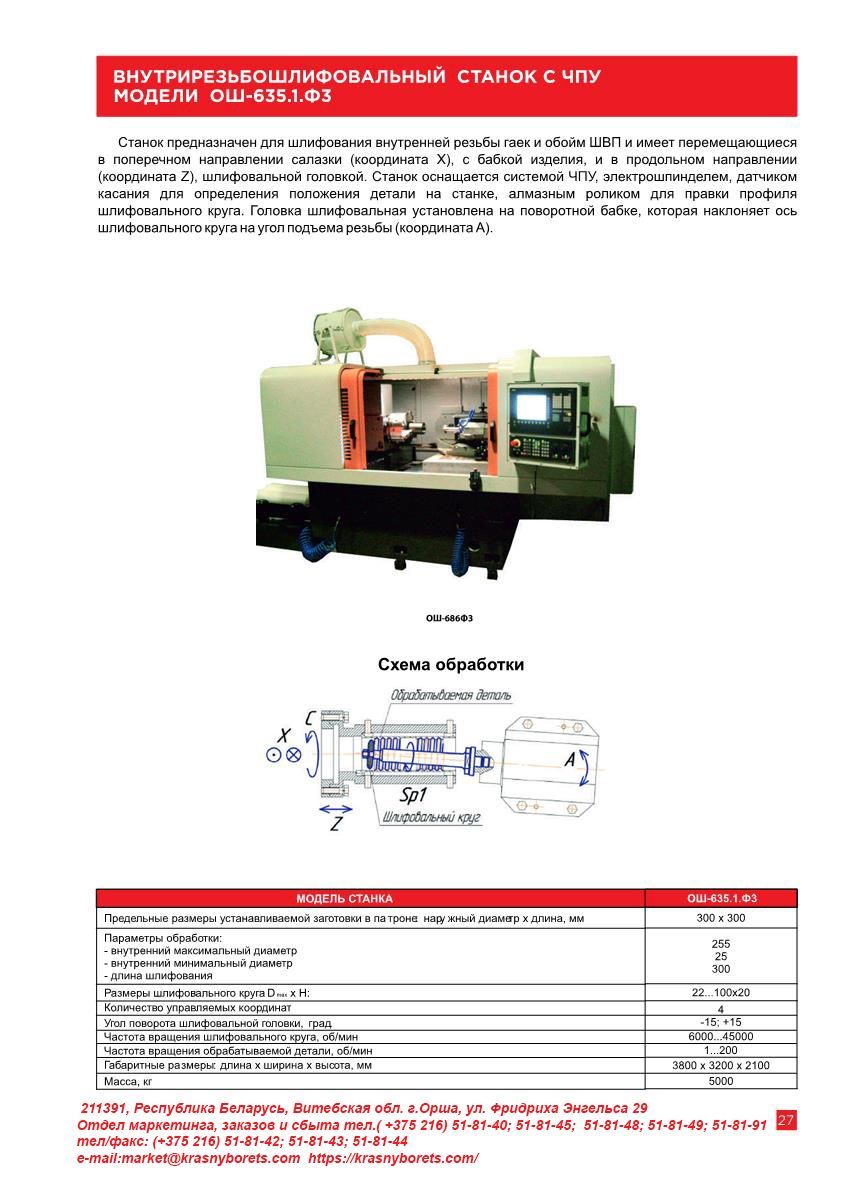

Отправить заявку Скачать

ОСОБЕННОСТИ КОНСТРУКЦИИ

  • Система ЧПУс сервоприводами
  • Частотное регулирование оборотов шпинделя шлифовальной головки.

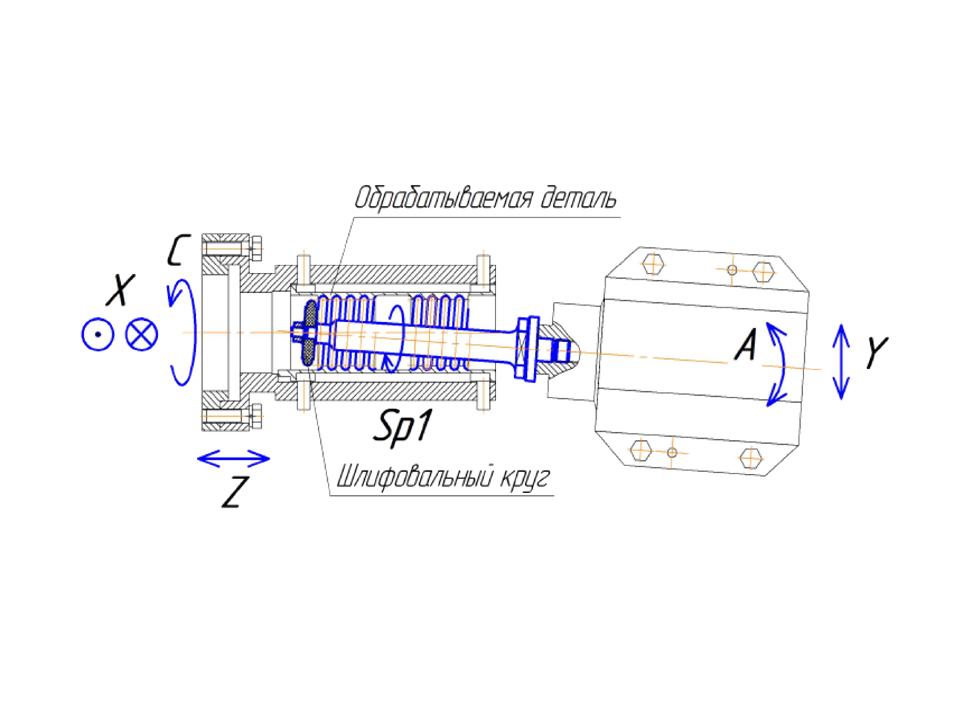

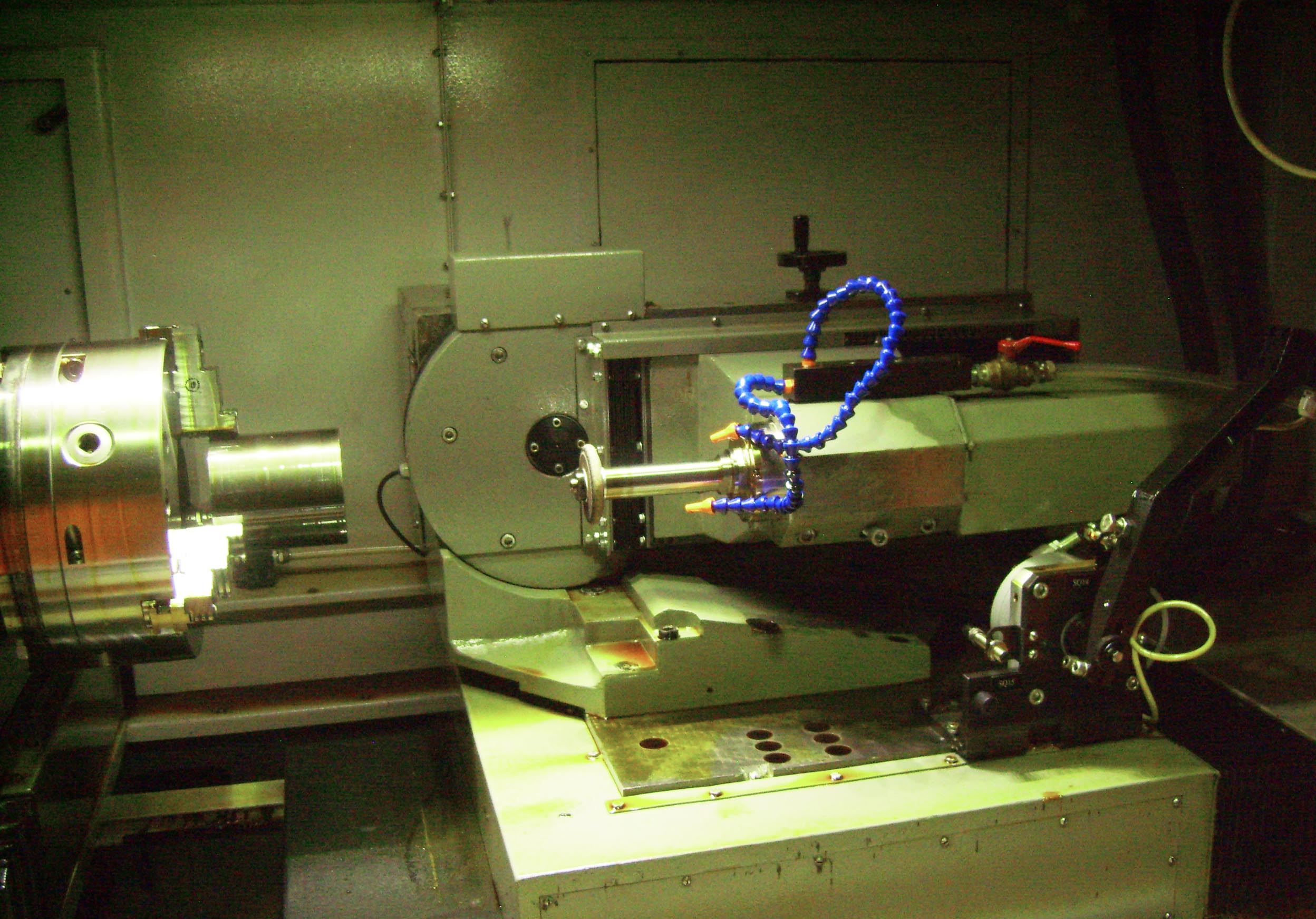

  • Линейные и круговые датчики обратной связи по программируемым координатам- - поперечное перемещение бабки шлифовальной – координата Х; - продольное перемещение салазок с бабкой шлифовальной – координата Z; - угловой поворот головки шлифовальной в вертикальной плоскости (угол наклона витка резьбы) - координата А; - вращение обрабатываемой детали - координата С;
  • Бесконтактные датчики и конечные выключатели.
  • Электрошкаф собственного изготовления с холодильным агрегатом.
  • Замкнутые роликовые линейные направляющие.
  • Высокоточные беззазорные шарико-винтовые передачи» для: продольного перемещения салазок, поперечного бабки шлифовальной.
  • Высокоточные радиально-упорные шариковые подшипники для шпинделя бабки изделия и поворотной оси головки шлифовальной.
  • Датчик касания.
  • Механизм контурной правки алмазным роликом от передней бабки.
  • Ограждение рабочей зоны «кабинетного» типа.
  • Технические характеристики
  • Описание конструкции
  • Комплект поставки
  • Опции
  • Видео
  • Референс-лист
  • Отзывы
  • Длина обрабатываемой заготовки
    300 мм
  • Диаметр обрабатываемой заготовки
    300 мм
  • Управляемое количество координат
    5
  • Частота вращения изделия
    1...200 об/мин
  • Диаметр шлифуемой резьбы
    25...255 мм
  • Частота вращения шлифовального круга
    6000...45000 об/мин
  • Размеры шлифовального круга ГОСТ 2424 Dmax x h
    22...100 х 20 мм
  • Угол поворота шлифовальной головки
    -15;+15 град
  • Количество управляемых осей координат
    4
  • Габаритные размеры (длина х ширина х высота)
    3800 х 3200 х 2100 мм
  • Масса
    5000 кг

     Внутрирезьбошлифовальный станок с чпу модели ОШ-635ФЗ предназначен для шлифования внутренней резьбы гаек и обойм ШВП и имеет перемещающийся в поперечном направлении салазки (координата X), а в продольном направлении стол с бабкой изделия (координата Z), шлифовальная головка поворотная перемещается вертикально (координата Y). Станок оснащается системой ЧПУ, электрошпинделем, датчиком касания для определения положения детали на станке, алмазным роликом для правки профиля шлифовального круга.

-       станок в сборе с бабками и датчиком касания;
-       механизм правки шлифовального круга;
-       гидростанция;
-       система подачи и очистки СОЖ;
-       холодильная установка термостабилизации СОЖ;
-       установка отсоса аэрозоли;
-       электрошкаф;
-       пульт управления с системой ЧПУ;
-       комплект запасных частей и принадлежностей на гарантийный
срок эксплуатации;
-       комплект эксплуатационно-технической документации на
русском языке.

  • Устройство обдува обработанных деталей. Данная опция включает в себя специальный пистолет с поливиниловой трубкой, через которую подводится под давлением из внешней сети воздух. Подача воздуха осуществляется на колодку, установленную на станине станка и далее на пистолет, который расположен на передней поверхности станины в зоне расположения оператора. Путём нажатия на рычаг пистолета, оператор может производить обдув сжатым воздухом снятых со стола или электромагнитной плиты обработанных деталей.

  • Агрегат для подачи СОЖ и её очистки.

  • Установка для отсоса аэрозолей из зоны обработки.

Покупатель Год приобретения
ОАО "НПП "Аэросила", г. Ступино, Московская область, РФ 2017
