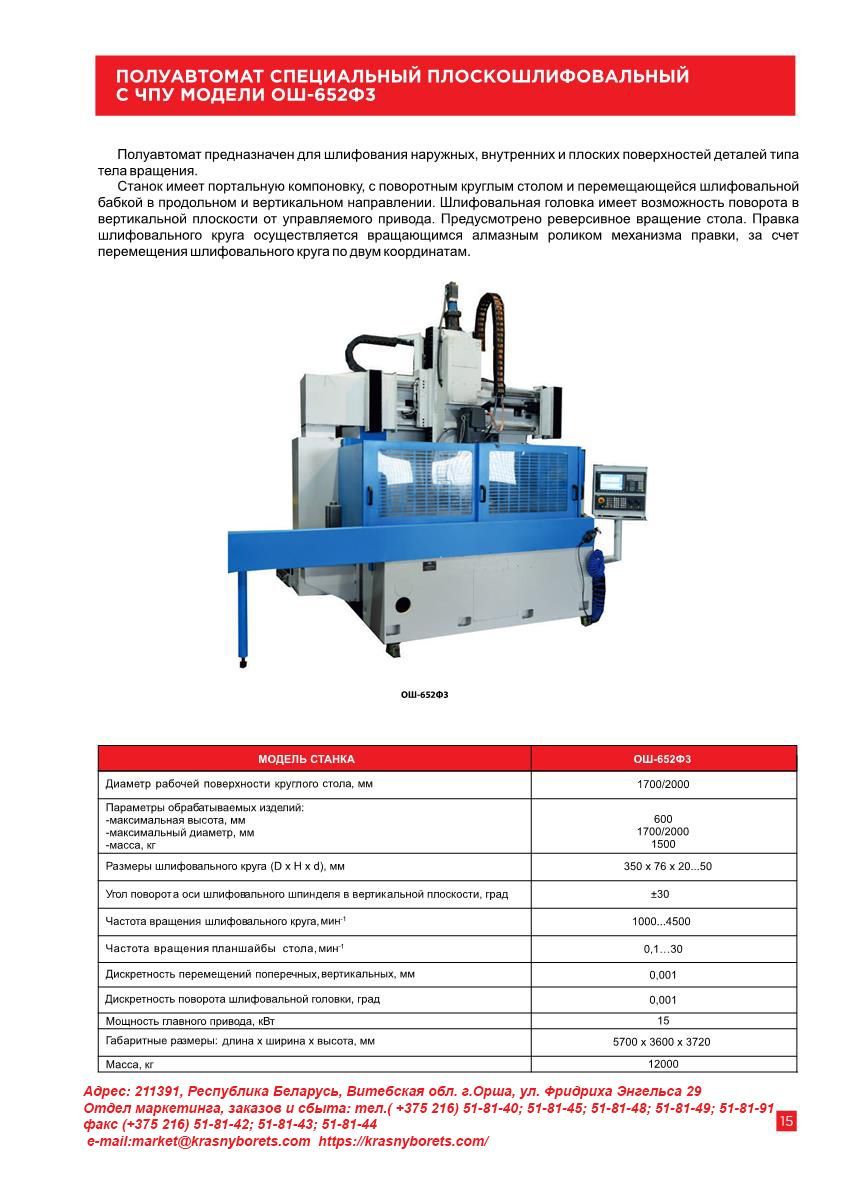

ПОЛУАВТОМАТ СПЕЦИАЛЬНЫЙ ПЛОСКОШЛИФОВАЛЬНЫЙ С ЧПУ ОШ-652Ф3

Описание

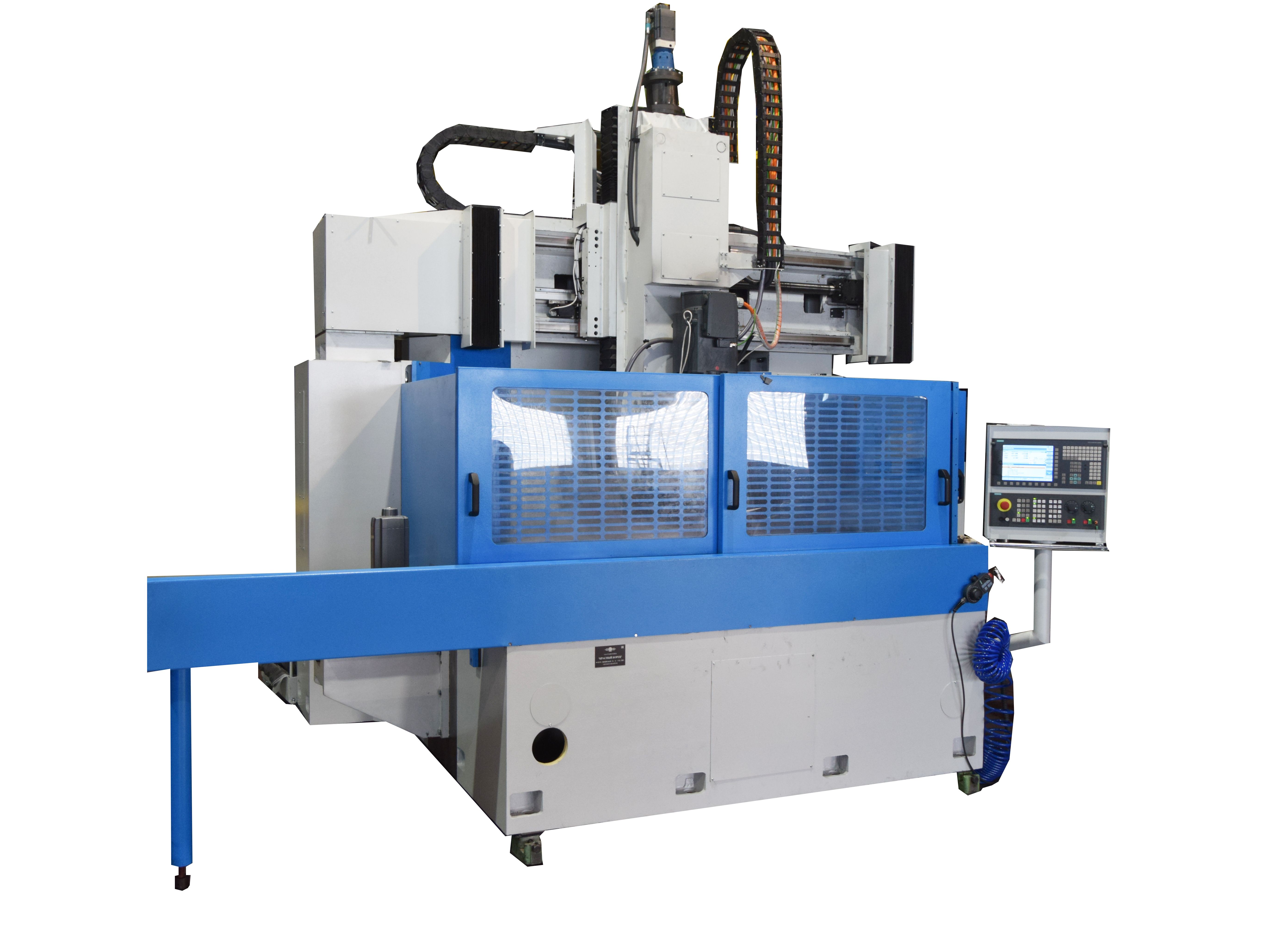

   Полуавтомат предназначен для шлифования наружных, внутренних и плоских поверхностей деталей типа тела вращения.
 Станок имеет портальную компоновку, с поворотным круглым столом и перемещающейся шлифовальной шлифовальной бабкой в продольном и вертикальном направлении. Шлифовальная головка имеет возможность поворота в вертикальной плоскости от управляемого привода. Предусмотрено реверсивное вращение стола. Правка шлифовального круга осуществляется вращающимся алмазным роликом механизма правки, за счет перемещения шлифовального круга по двум координатам.

Отправить заявку Скачать

ОСОБЕННОСТИ КОНСТРУКЦИИ

  • Система ЧПУ Sinumerik 828D и управляющие приводы Sinamics.
  • Пневмооборудование фирмы «Pneumax».
  • Инкрементальные датчики фирмы «Fagor» по оси Х и Z.
  • Линейные направляющие для перемещения шлифовальной головки в продольном и вертикальном направлении.
  • Настенный холодильный агрегат фирмы RITTAL, установленный на боковой стенке электрошкафа.
  • Высокоточные радиально-упорные шарикоподшипники для шпинделя шлифовальной головки.
  • Механизм правки алмазным роликом.
  • Поворотный стол с вертикальной осью вращения с регулировкой частоты вращения с приводным мотор-редуктором фирмы «Alpha».
  • Беззазорный редуктор в приводе вертикальных перемещений шлифовальной головки.
  • Технические характеристики
  • Описание конструкции
  • Комплект поставки
  • Опции
  • Видео
  • Референс-лист
  • Отзывы
  • Диаметр рабочей поверхности круглого стола
    1700(2000) мм
  • Класс точности по ГОСТ 273-90
    В
  • Диаметр шлифовального круга
    150...350 мм
  • Высота шлифовального круга
    20..50 мм
  • Посадочный диаметр шлифовального круга
    76 мм
  • Мощность главного привода
    15,0 кВт
  • Частота вращения шлифовального шпинделя
    1900...4500об/мин
  • Дискретность вертикальных и поперечных подач
    1 мкм
  • Наружный диаметр устанавливаемого алмазного ролика
    125 мм
  • Внутренний диаметр устанавливаемого алмазного ролика
    32 мм
  • Радиус при вершине устанавливаемого алмазного ролика
    5 мм
  • Производительность насоса подачи СОЖ
    50 л/мин
  • Наружный наибольший диаметр обрабатываемой заготовки
    1700* мм
  • Наибольшая высота обрабатываемой заготовки
    1000* мм
  • Очистка СОЖ
    однороторная центрифуга
  • Способ удаления шлама
    ручной
  • Способ подачи СОЖ в зону обработки
    струйный через сопло
  • Способ регулирования расхода СОЖ
    ручной
  • Пределы скоростей перемещения планшайбы стола
    0,1...30 мм/мин
  • Пределы скоростей продольного перемещения шлифовальной головки
    0,1...5 мм/мин
  • Пределы скоростей вертикального перемещения шлифовальной головки
    0,1...1 мм/мин
  • Наибольшие перемещения шлифовальной головки (продольное)
    1200 мм
  • Наибольшее перемещение шлифовальное головки (вертикальное)
    500* мм
  • Угол поворота оси шлифовального шпинделя в вертикальной плоскости
    +-30/0* град
  • Подача насоса гидропривода
    26 л/мин
  • Рабочее давление гидропривода
    2,5 МПа
  • Объем бака гидропривода
    125 л
  • Смазка направляющей круглого стола
    непрерывная под регулируемым давлением
  • Дискретность поворота шлифовальной головки
    0,001 град
  • Габаритные размеры (длина х ширина х высота)
    4150 x 3600 x 3720мм
  • Масса
    12000кг

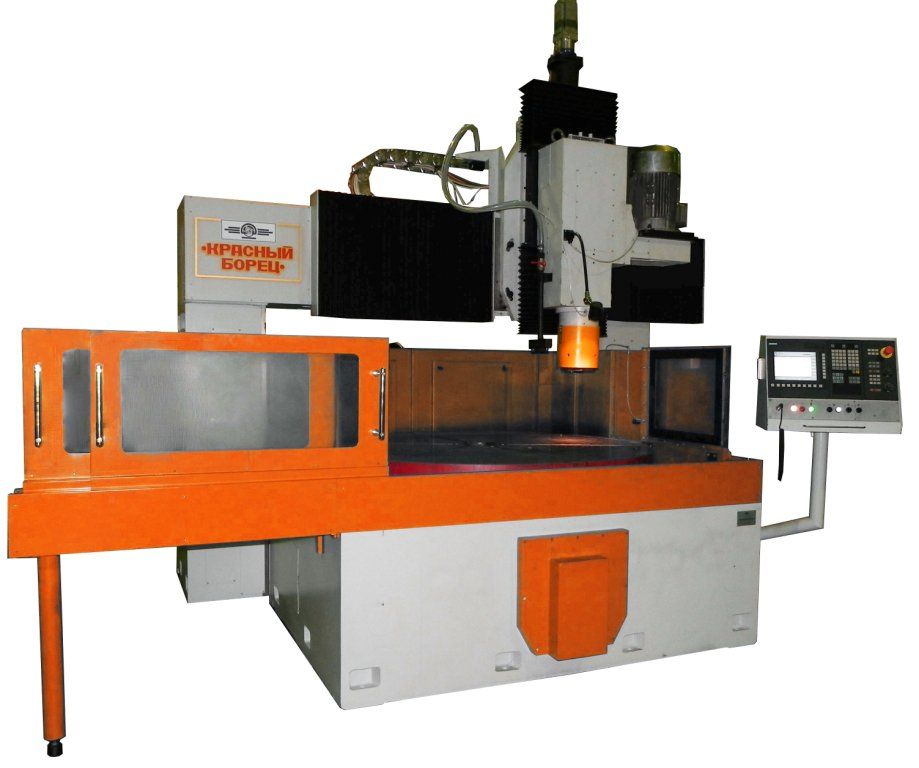

   Станок имеет компоновку с поворотным круглым столом и перемещающейся шлифовальной бабкой в продольном направлении (координата Х) и вертикальном направлении (координата Z).
 В конструкции станка применена портальная компоновка. В центре прямоугольной литой станины на верхней плоскости и в ее расточках располагается круглый стол. На левой боковой стенке станины в нише установлен кронштейн с редуктором привода стола. На боковых поверхностях станины в ее задней части прикреплены две тумбы коробчатой формы, на верхних плоскостях которых закреплена траверса. На передней плоскости траверсы по роликовым направляющим от привода шарико-винтовой передачи в поперечном направлении перемещается каретка, к передней плоскости которой закреплены салазки с возможностью поворота на оси.
    На салазках по роликовым направляющим в вертикальном направлении от привода с шарико-винтовой передачей перемещается шлифовальная головка с вертикальным шпинделем с закрепленными на его конусной шейке фланцами шлифовального круга. Шлифовальная головка имеет возможность поворота  в вертикальной плоскости от управляемого привода (координата В).
   Перемещение по двум координатным направлениям осуществляется:
- продольное перемещение каретки (координата Х) – от привода каретки с шарико-винтовой передачей, закрепленной на правом торце траверсы;
- вертикальное перемещение шлифовальной головки (координата Z) от привода вертикальных перемещений с шарико-винтовой передачей, закрепленного на верхней плоскости салазок.
- вращение планшайбы круглого стола (координата Sр) осуществляется от планетарно-конического редуктора привода стола фирмы «Alpha» SPK+180S и зубчатого ремня.
 Правка периферии шлифовального круга осуществляется вращающимся алмазным роликом механизма правки, установленного на правой стенке станины за счёт перемещения шлифовального круга по двум управляющим координатам (Х и Z).
   Сзади слева станины устанавливается бак СОЖ с центрифугой, а сзади справа гидростанция. Справа от станины установлен электрошкаф.
   Пульт управления с системой ЧПУ расположен справа от рабочего места на поворотном кронштейне.

В комплект поставки станка входит:
- Станок в сборе;
-Гидростанция;
- Ограждение рабочей зоны;
- Система охлаждения;
- Электрошкаф, оснащённый настенным холодильным агрегатом фирмы «Rittal»;
- Пульт управления с системой ЧПУ;
- Комплект запасных частей, инструмента и принадлежностей (в том числе фланцы шлифовального круга - 2 шт.);
- Универсальная управляющая технологическая программа;
- Комплект эксплуатационной документации;
- Установочные опоры.

  • Оснащение станка электромагнитной плитой диаметром 2000 мм и устройством токоподвода.
  • Оснащение прибором активного контроля обработанных внутренних отверстий фирмы Marposs.
  • Оснащение устройством ориентации детали с датчиком касания фирмы “Renishaw”.
  • Оснащение патроном кулачковым с ручным зажимом для установки обрабатываемых деталей диаметром до 1 м.
