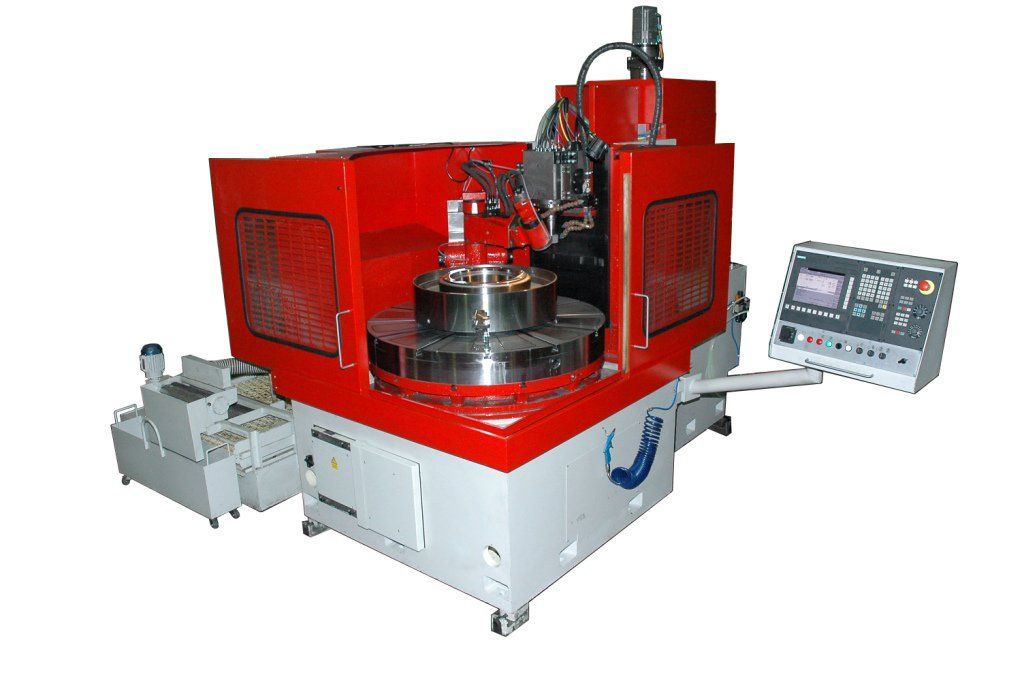

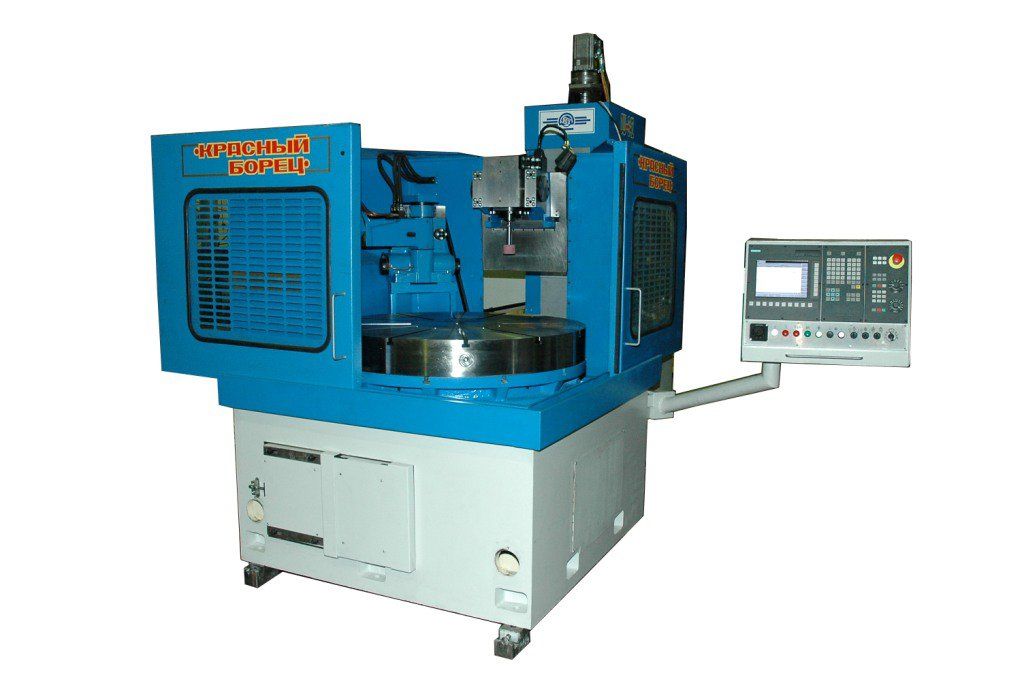

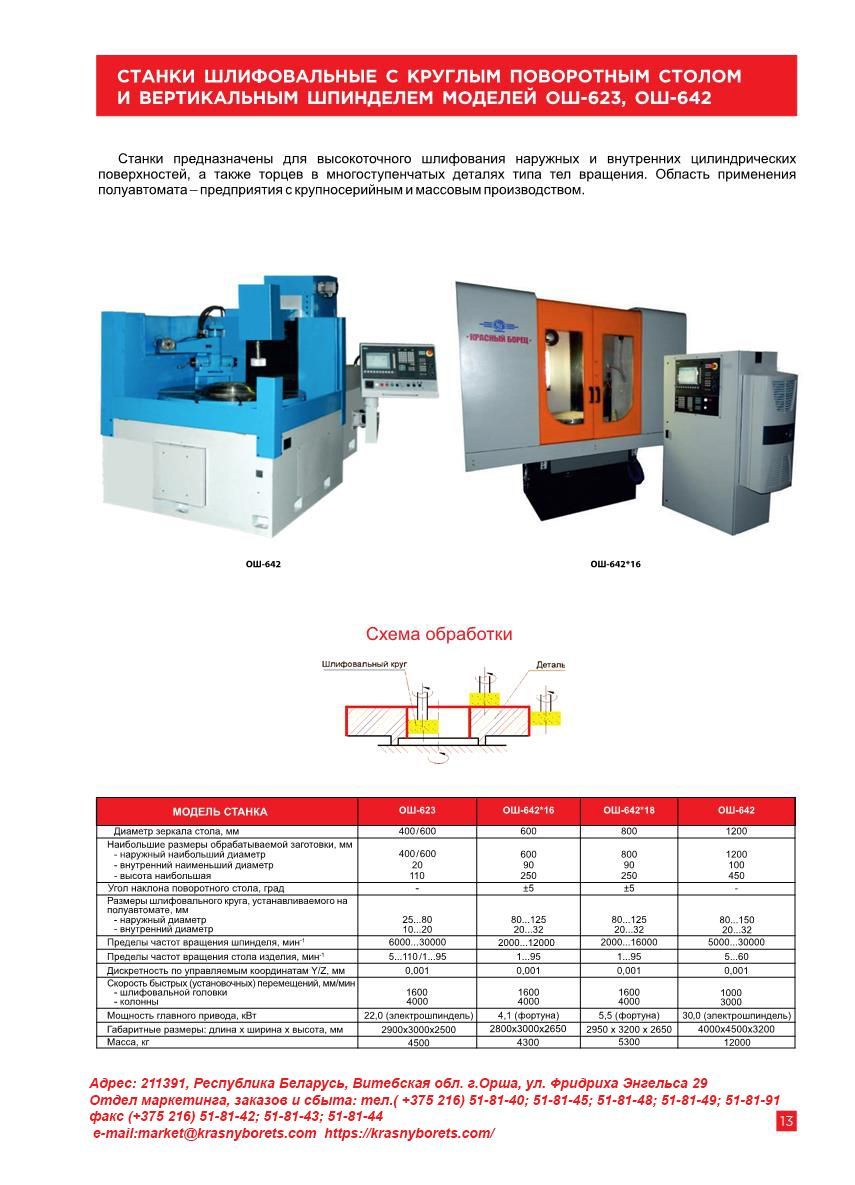

СТАНОК ВНУТРИШЛИФОВАЛЬНЫЙ С ЧПУ С КРУГЛЫМ СТОЛОМ И ВЕРТИКАЛЬНЫМ ШПИНДЕЛЕМ ОШ-642
Описание
Полуавтомат специальный внутришлифовальный с ЧПУ с круглым столом и вертикальным шпинделем модели ОШ-642 предназначен для шлифовки внутренних отверстий, наружных диаметров и прилегающих торцев деталей типа (кольца, стаканы, гильзы).

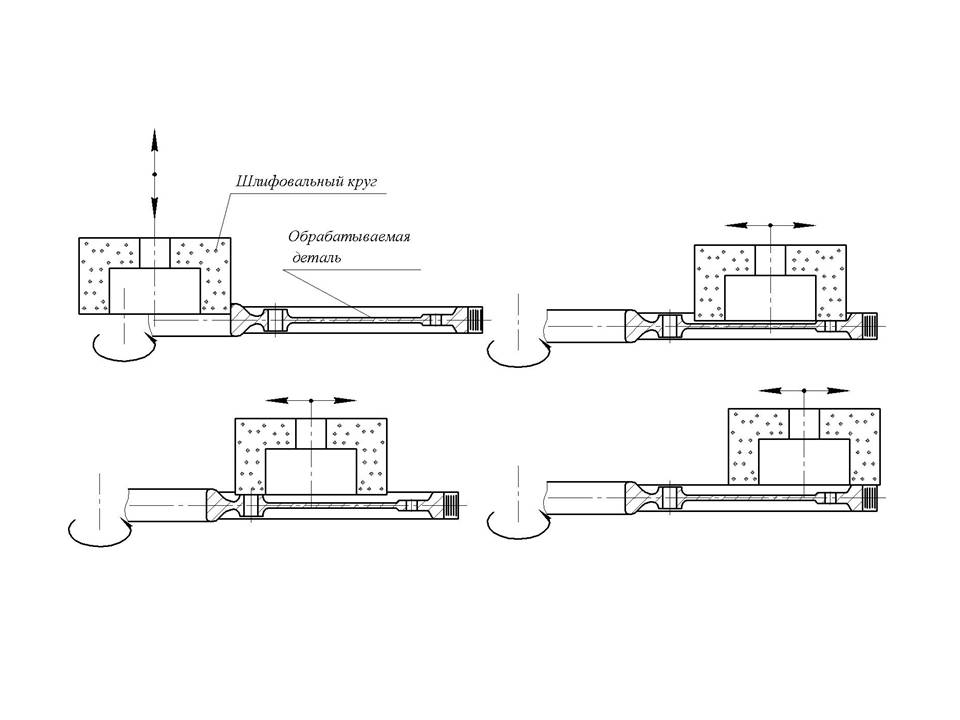

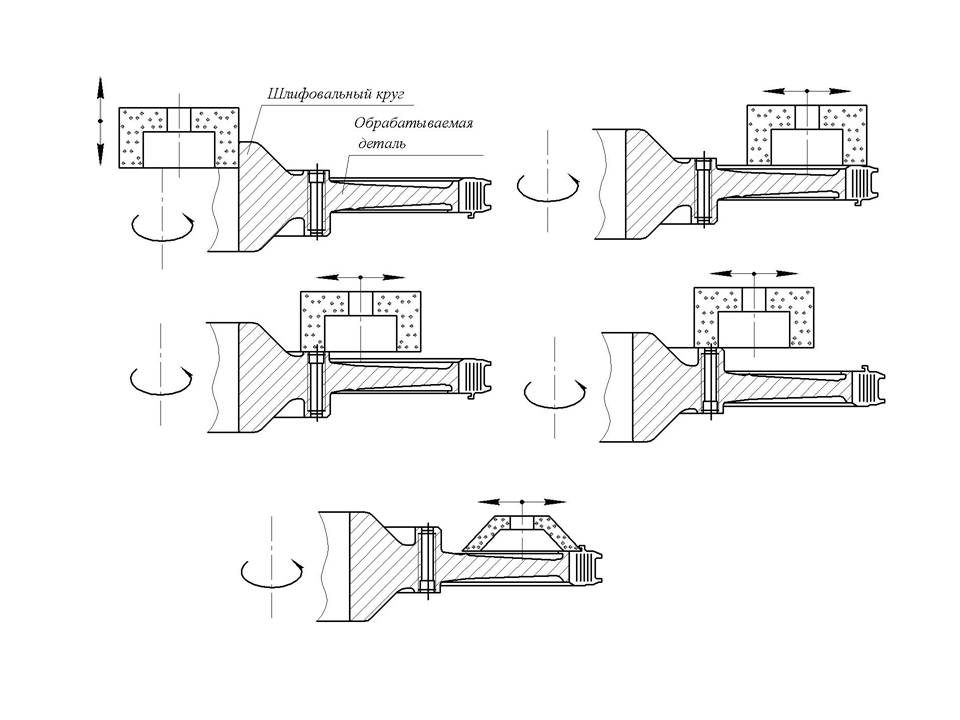

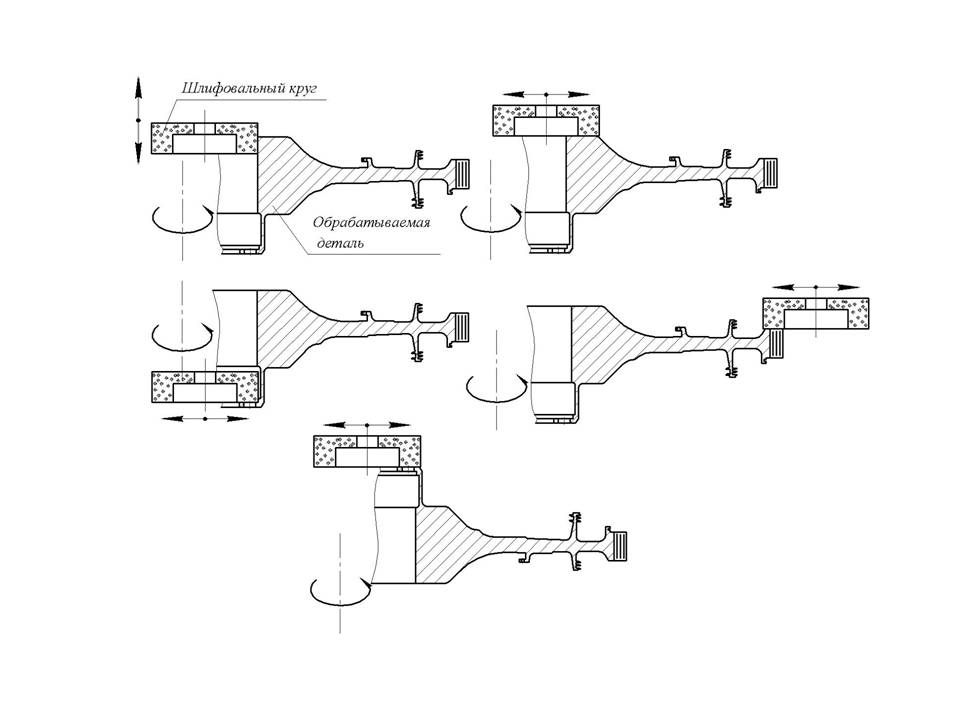

Кинематическая схема станка должна обеспечивать следующие движения:
- вращение шлифовального круга;
- вертикальное перемещение шлифовальной головки;
- поперечное перемещение колонны;
- вращение поворотного стола;
- поворот механизма правки в рабочее и исходное положение;
ОСОБЕННОСТИ КОНСТРУКЦИИ
- Выполнение всех базовых деталей (основания, станины, колонны, корпуса шлифовальной головки) в виде отливок коробчатой формы обеспечивают станку высокую жёсткость и соответственно, точность обработки.
- В качестве шлифовального шпинделя применён прецизионный высокоско-ростной электрошпиндель Смазка масляный туман, водяное охлаждение, регули-рование оборотов вращения шпинделя преобразователем частоты тока.
- Для перемещения колонны в поперечном направлении и шлифовальной головки в вертикальном направлении применяются замкнутые роликовые линейные направляющие.
- Привод перемещения колонны – от программируемого привода, через ременную передачу на винт-гайку качения.
- Применение поворотного стола с вертикальной осью вращения с установ-ленной на нём планшайбой и регулировкой частоты вращения.
- Применение преобразователей линейных перемещений по координатам Х и Z .
- Для контроля размеров обрабатываемых отверстий деталей применяется прибор активного контроля.
- Для обеспечения термостабилизации СОЖ применёна холодильная установка.
- Вращение планшайбы поворотного стола осуществляется от конического редуктора фирмы “Alpha” SK-140, закреплённого на кронштейне левой стенки станины.

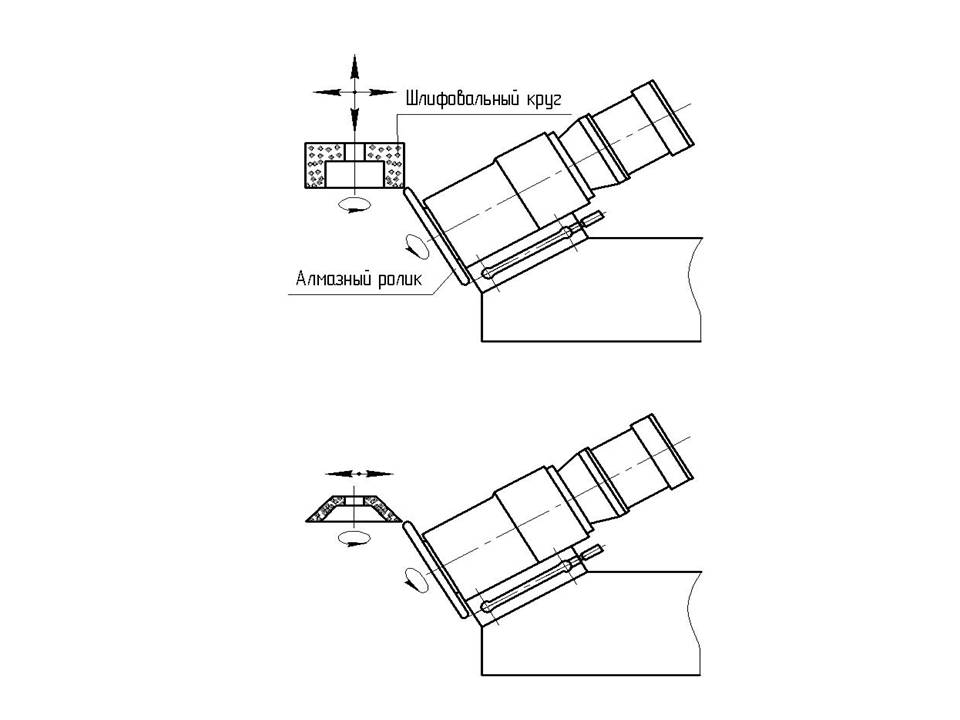

- Правка шлифовального круга осуществляется вращающимся алмазаным роликом, механизм правки поворотный и крепится на горизонтальном платике в нише станины.
- Технические характеристики
- Описание конструкции
- Комплект поставки
- Опции
- Видео
- Референс-лист
- Отзывы
-
Диаметр рабочей поверхности круглого стола
1200 мм
-
Диаметр шлифовального круга
80..150 мм
-
Посадочный диаметр шлифовального круга
20...32 мм
-
Мощность главного привода
30,0 (электрошпиндель) кВт
-
Дискретность вертикальных и поперечных подач
1 мкм
-
Скорость резания
35...50 м/с
-
Угол наклона поворотного стола
-
-
Производительность насоса подачи СОЖ
100 л/мин
-
Частота вращения шпинделя
5000...30000 мм/мин
-
Наружный наибольший диаметр обрабатываемой заготовки
1200 мм
-
Внутренний наименьший диаметр обрабатываемой заготовки
100 мм
-
Наибольшая высота обрабатываемой заготовки
450 мм
-
Ёмкость бака СОЖ
400 л
-
Очистка СОЖ
магнитный сепаратор
-
Частота вращения стола изделия
5...60 мм/мин
-
Скорость перемещения шлифовальной головки
1000 мм/мин
-
Скорость перемещения колонны
3000 мм/мин
-
Габаритные размеры (длина х ширина х высота)
4000 x 4500 x 3200 мм
-
Масса
12000 кг
Выполнение всех базовых деталей (основания, станины, колонны, корпуса шлифовальной головки) в виде отливок коробчатой формы обеспечивают станку высокую жёсткость и соответственно, точность обработки.
В качестве шлифовального шпинделя применён прецизионный высокоскоростной электрошпиндель Смазка масляный туман, водяное охлаждение, регули-рование оборотов вращения шпинделя преобразователем частоты тока.
Для перемещения колонны в поперечном направлении и шлифовальной головки в вертикальном направлении применяются замкнутые роликовые линейные направляющие.
Система ЧПУ:
-система управления;
- пульт оператора фирмы;
- электроприводы подач;
- низковольтная аппаратура;
- конечные выключатели.
В комплект поставки станка входит:
- cтанок в сборе (с поворотным столом, шлифовальной головкой);
- ограждение рабочей зоны;
- система подачи и очистки СОЖ;
- гидростанция;
- электрошкаф;
- механизм правки шлифовального круга с алмазным роликом;
- пульт управления с системой ЧПУ;
- система охлаждения электрошпинделя;
- комплект быстроизнашивающихся деталей и инструмента;
- универсальное программное обеспечение обработки деталей;
- комплект эксплуатационно-технической документации.
- Поворотный механизм правки шлифовального круга алмазами в оправе.
- Комплектование станка плитой электромагнитной диаметром 1200 мм и устройством токоподвода к плите.
- Оснащение прибором активного контроля диаметров внутренних отверстий, обработанных на станке.
- Оснащение ручным кулачковым патроном, установленным на планшайбу поворотного стола для базирования и закрепления обрабатываемых деталей.

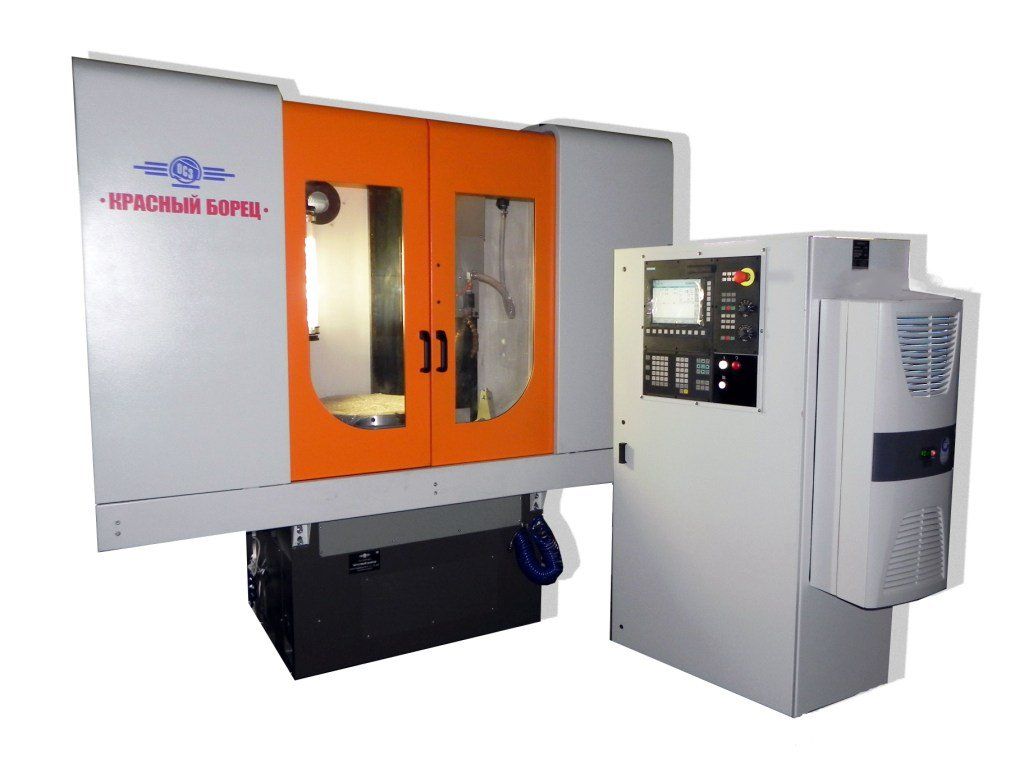

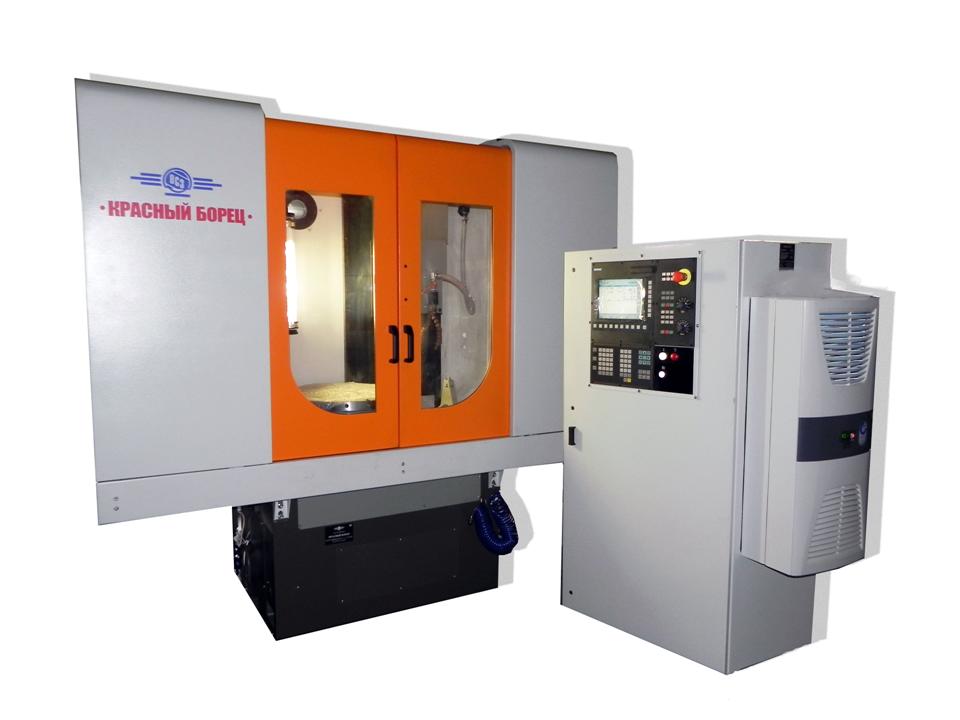

СТАНОК ШЛИФОВАЛЬНЫЙ С КРУГЛЫМ СТОЛОМ И ВЕРТИКАЛЬНЫМ ШПИНДЕЛЕМ С ЧПУ ОШ-642*16
