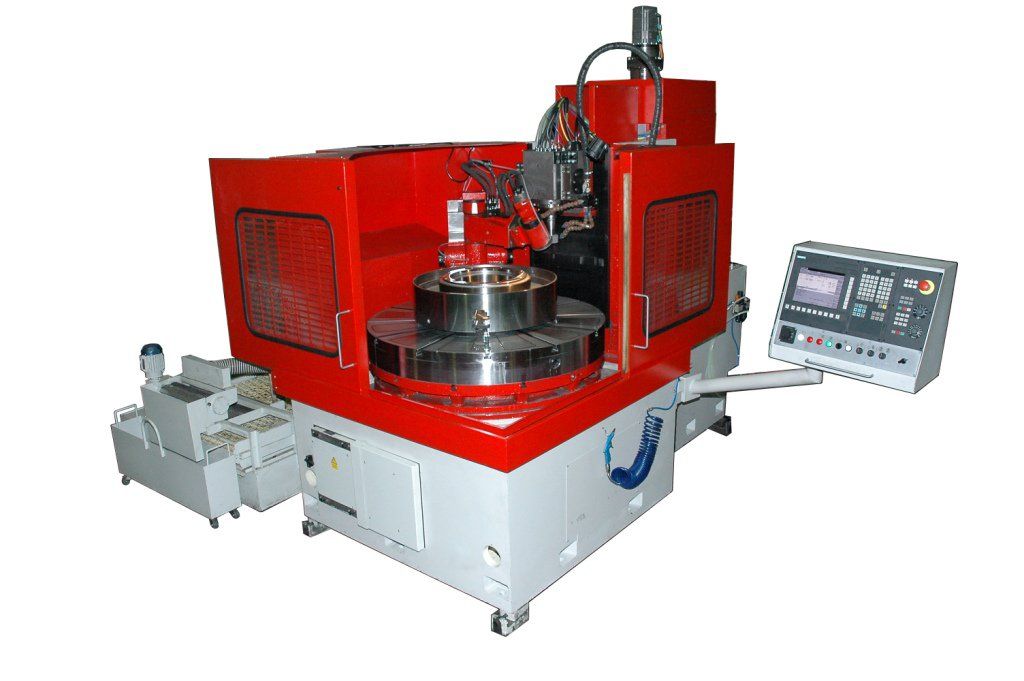

СТАНОК ВНУТРИШЛИФОВАЛЬНЫЙ С ЧПУ С КРУГЛЫМ СТОЛОМ И ВЕРТИКАЛЬНЫМ ШПИНДЕЛЕМ ОШ-642 ИСПОЛНЕНИЕ 18

Описание

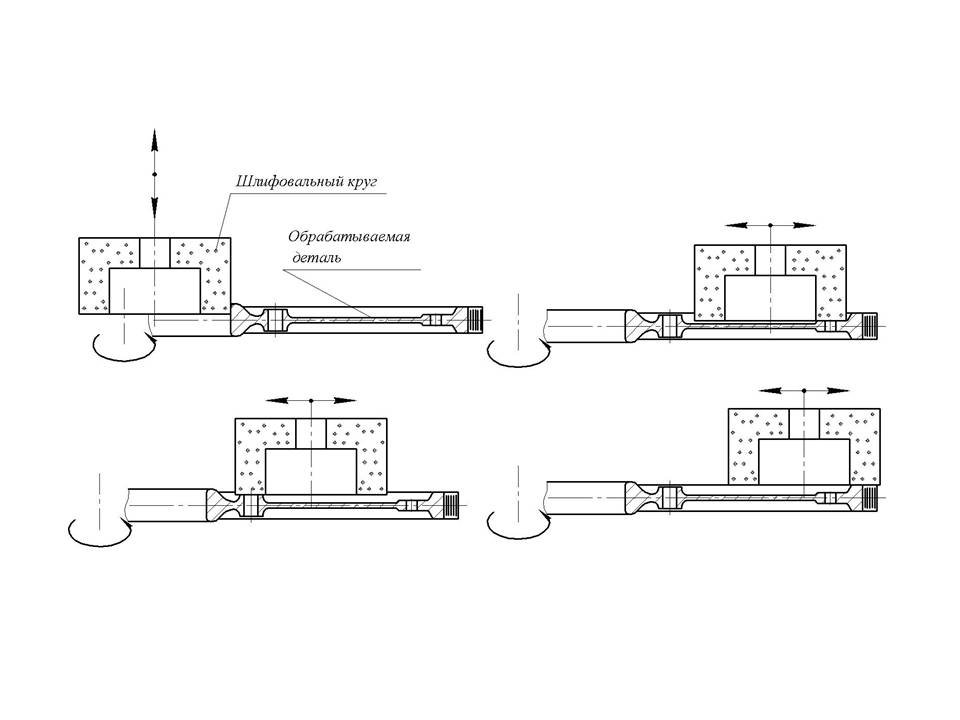

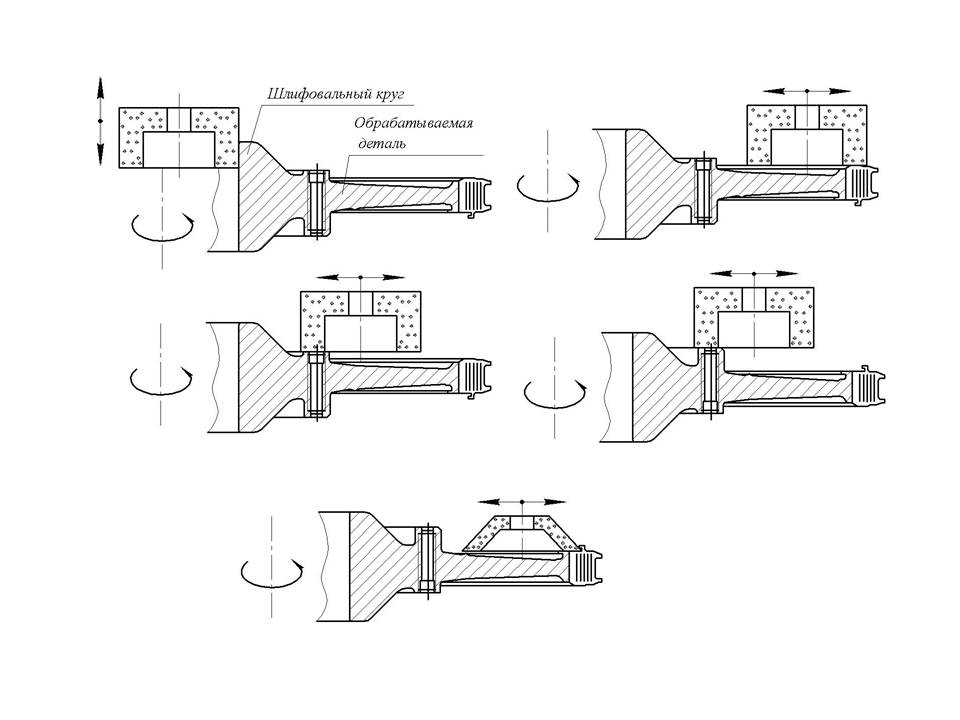

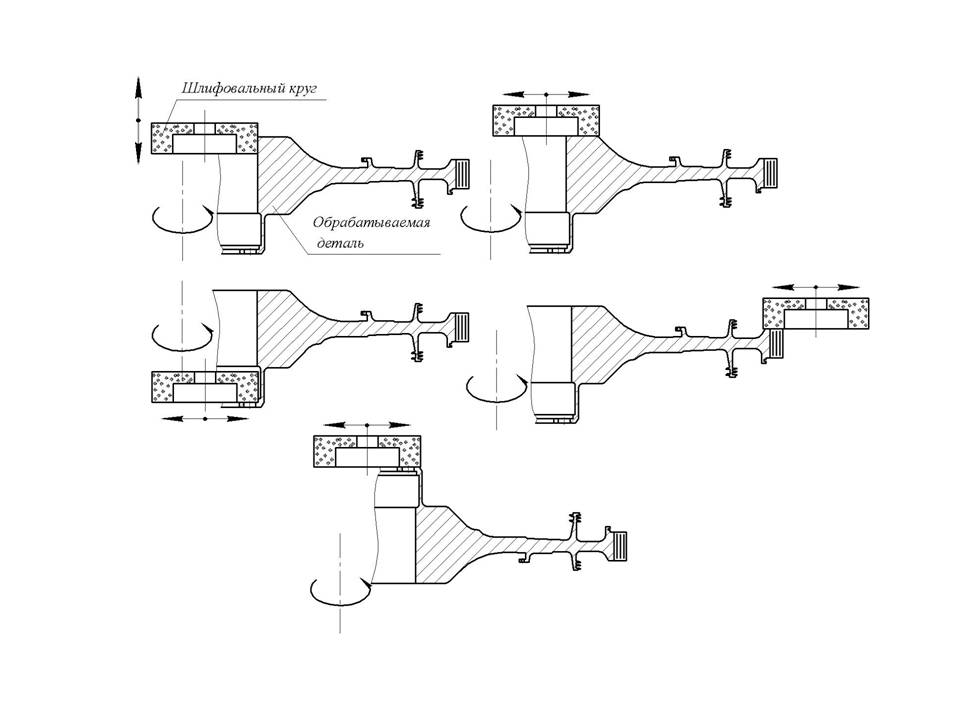

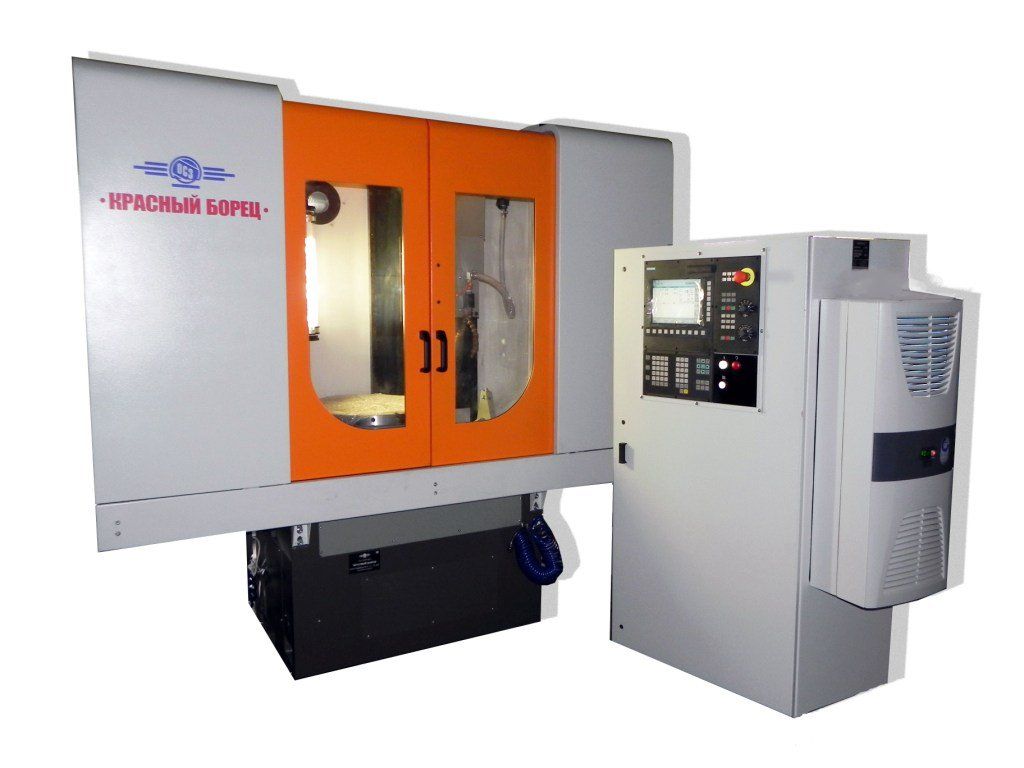

     Полуавтомат специальный внутришлифовальный с ЧПУ с круглым столом и вертикальным шпинделем модели ОШ-642 предназначен  для шлифовки внутренних отверстий, наружных диаметров и прилегающих торцев деталей типа (кольца, стаканы, гильзы).
      Кинематическая схема станка должна обеспечивать следующие движения:
- вращение шлифовального круга;
- вертикальное перемещение шлифовальной головки;
- поперечное перемещение колонны;
- вращение поворотного стола;
- поворот механизма правки в рабочее и исходное положение;

Отправить заявку Скачать

ОСОБЕННОСТИ КОНСТРУКЦИИ

  • Выполнение всех базовых деталей (основания, станины, колонны, корпуса шлифовальной головки) в виде отливок коробчатой формы обеспечивают станку высокую жёсткость и соответственно, точность обработки.
  • В качестве шлифовального шпинделя применён прецизионный высокоско-ростной электрошпиндель Смазка масляный туман, водяное охлаждение, регули-рование оборотов вращения шпинделя преобразователем частоты тока.
  • Для перемещения колонны в поперечном направлении и шлифовальной головки в вертикальном направлении применяются замкнутые роликовые линейные направляющие.
  • Привод перемещения колонны – от программируемого привода Sinamics фирмы “Siemens”, через ременную передачу на винт-гайку качения.
  • Применение поворотного стола с вертикальной осью вращения с установ-ленной на нём планшайбой и регулировкой частоты вращения.
  • Применение преобразователей линейных перемещений по координатам Х и Z фирмы “Fagor”.
  • Для контроля размеров обрабатываемых отверстий деталей применяется прибор активного контроля фирмы “Marposs”.
  • Для обеспечения термостабилизации СОЖ применёна холодильная установка.
  • Вращение планшайбы поворотного стола осуществляется от конического редуктора фирмы “Alpha” SK-140, закреплённого на кронштейне левой стенки станины.

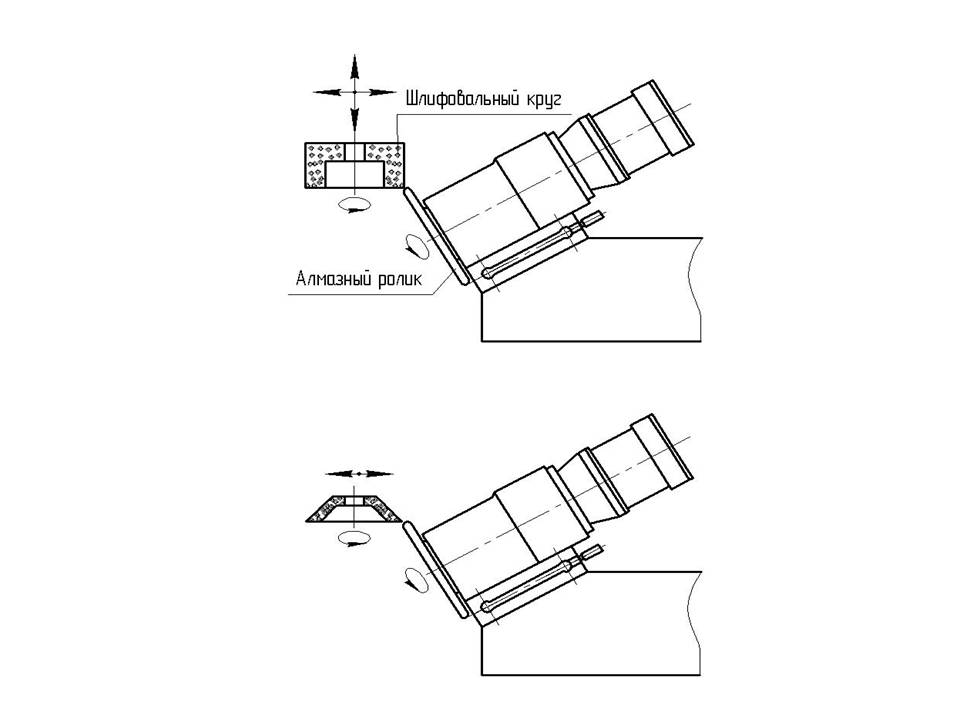

  • Правка шлифовального круга осуществляется вращающимся алмазаным роликом, механизм правки поворотный и крепится на горизонтальном платике в нише станины.

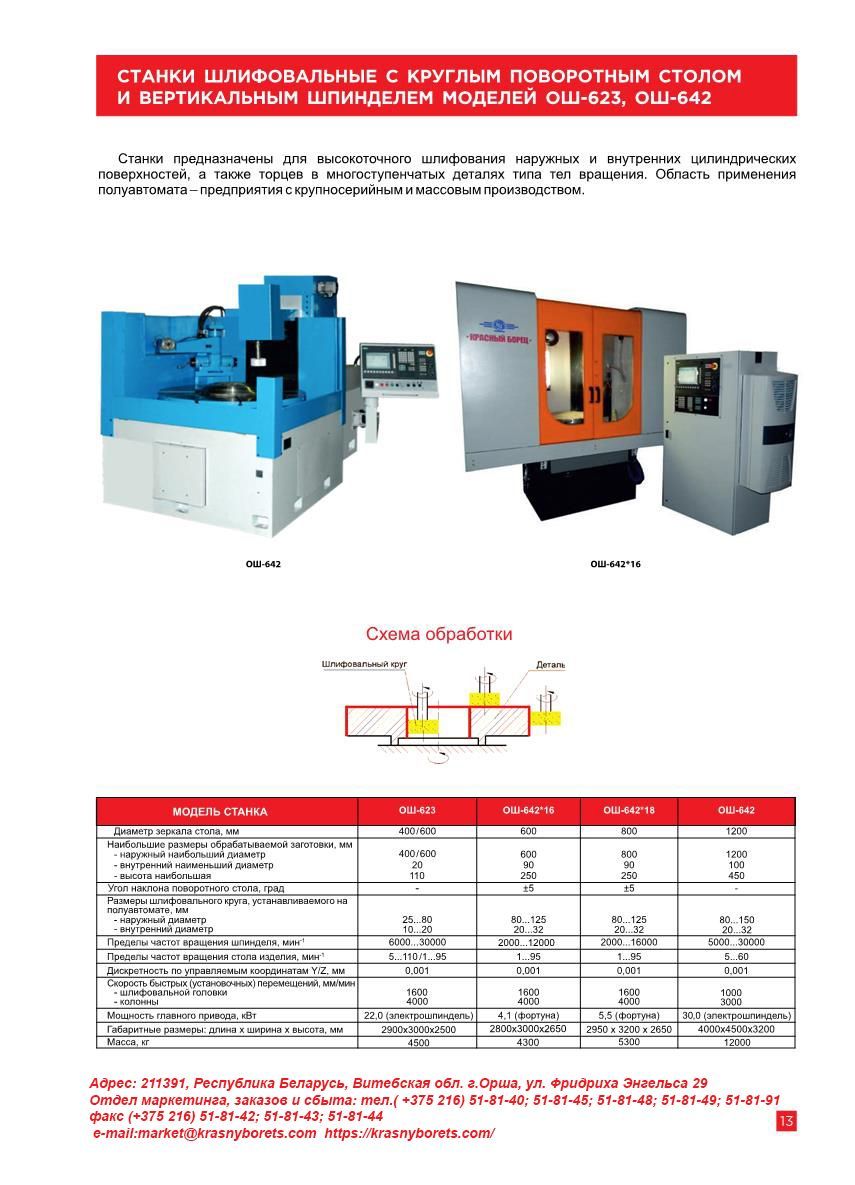

  • Технические характеристики
  • Описание конструкции
  • Комплект поставки
  • Опции
  • Видео
  • Референс-лист
  • Отзывы
  • Диаметр рабочей поверхности круглого стола
    800 мм
  • Наибольшая масса устанавливаемой заготовки (вместе с приспособлением и электромагнитной плитой)
    400 кг
  • Диаметр шлифовального круга
    80...125 мм
  • Высота шлифовального круга
    50 мм
  • Посадочный диаметр шлифовального круга
    20...32 мм
  • Скорость резания
    35м/с
  • Угол наклона поворота стола
    +-5 град
  • Производительность насоса подачи СОЖ
    100 л/мин
  • Частота вращения шпинделя
    2000...16000 мм/мин
  • Наружный наибольший диаметр обрабатываемой заготовки
    800 мм
  • Внутренний наименьший диаметр обрабатываемой заготовки
    90 мм
  • Наибольшая высота обрабатываемой заготовки
    250мм
  • Ёмкость бака СОЖ
    450 л
  • Очистка СОЖ
    магнитный сепаратор
  • Частота вращения стола изделия
    1...95 мм/мин
  • Скорость перемещения шлифовальной головки
    1600 мм/мин
  • Скорость перемещения колонны
    4000 мм/мин
  • Мощность главного привода
    5,5 (фортуна) квт
  • Габаритные размеры (длина х ширина х высота)
    2950 x 3200 x 2650 мм
  • Масса
    5300 кг

   Выполнение всех базовых деталей (основания, станины, колонны, корпуса шлифовальной головки) в виде отливок коробчатой формы обеспечивают станку высокую жёсткость и соответственно, точность обработки.
 В качестве шлифовального шпинделя применён прецизионный высокоскоростной электрошпиндель  Смазка масляный туман, водяное охлаждение, регули-рование оборотов вращения шпинделя преобразователем частоты тока.
   Для перемещения колонны в поперечном направлении и шлифовальной головки в вертикальном направлении применяются замкнутые роликовые линейные направляющие.
    Система ЧПУ:
-система управления –  “Sinumerik 828D фирмы Siemens;
- пульт оператора фирмы Siemens;
- электроприводы подач – сервоприводы Sinamics фирмы Siemens;
- низковольтная аппаратура – фирмы Siemens;
- конечные выключатели – фирмы Balluff.

В комплект поставки станка входит:
- cтанок в сборе (с поворотным столом, шлифовальной головкой);
- ограждение рабочей зоны;
- система подачи и очистки СОЖ;
- гидростанция;
- электрошкаф;
- механизм правки шлифовального круга с алмазным роликом;
- пульт управления с системой ЧПУ;
- система охлаждения электррошпинделя;
- комплект быстроизнашивающихся деталей и инструмента;
- универсальное программное обеспечение обработки деталей;
- комплект эксплуатационно-технической документации.

  • Поворотный механизм правки шлифовального круга алмазами в оправе.
  • Комплектование станка плитой электромагнитной диаметром 1200 мм и устройством токоподвода к плите.
  • Оснащение прибором активного контроля диаметров внутренних отверстий, обработанных на станке.
  • Оснащение ручным кулачковым патроном, установленным на планшайбу поворотного стола для базирования и закрепления обрабатываемых деталей.
