АВТОМАТ СПЕЦИАЛЬНЫЙ ПЛОСКОШЛИФОВАЛЬНЫЙ С ЧПУ ДЛЯ ДВУСТОРОННЕГО ШЛИФОВАНИЯ ПЛОСКОСТЕЙ ОШ-622.3Ф3 исполнение 01

Описание

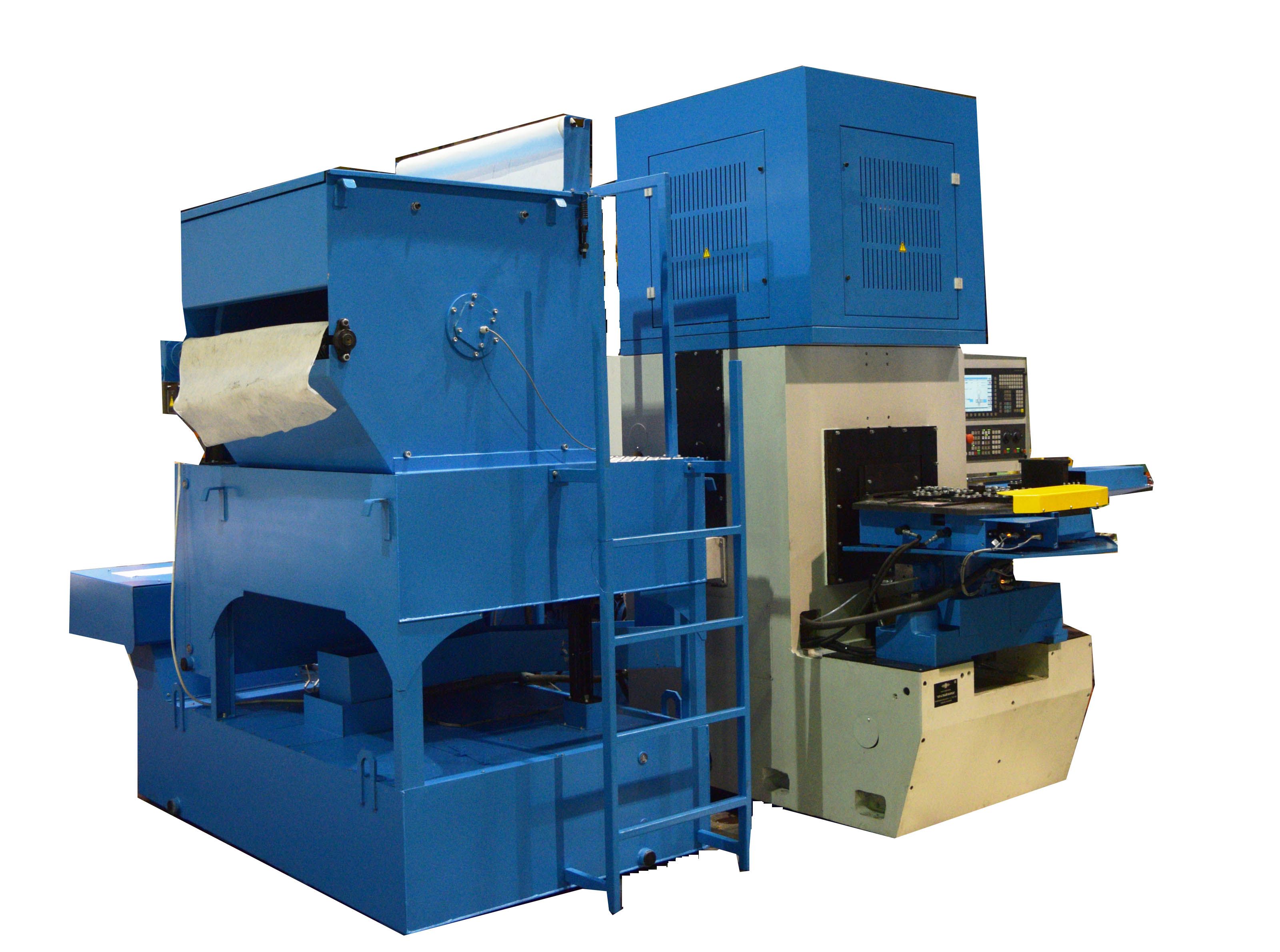

Автомат плоскошлифовальный с ЧПУ модели ОШ-622.3.ФЗ исполнение 01 предназначен для чистового двухстороннего шлифования плоскостей керамических деталей (Ø12 мм., h=3мм.)

Обработка одновременно двух плоскостей деталей, находящихся в ячейках кассеты, производится с подачей на врезание верхней шлифовальной бабки при осциллирующем перемещении кассеты.

Область применения станка - предприятия крупносерийного и массового производства.


Отправить заявку Скачать

ОСОБЕННОСТИ КОНСТРУКЦИИ

  • Система ЧПУ Sinumerik 828D фирмы «Siemens» с управляющим приводом Sinamics;
  • Линейные датчики обратной связи «FAGOR» по программируемым координатам;
  • Преобразователь частоты тока фирмы «MITSUBISHI» для регулирования оборотов электродвигателей шлифовальной головки;
  • Передача крутящего момента по линейной координате посредством редуктора фирмы «Alpha»;
  • Поворотный четырёхпозиционный делительный стол с вертикальной осью вращения (угол деления 90°);
  • Пизковольтную аппаратуру производителей ведущих зарубежных фирм;
  • Электрошкаф в комплекте с холодильным агрегатом фирмы «RITTAL»;
  • Бесконтактные датчики фирмы «BALLUFF»;
  • Алмазные шлифовальные круги Ø 500мм. - 2шт.;
  • Бак системы охлаждения с насосом произво¬дительностью 400 л/мин, с двухступенчатой системой очистки СОЖ и фильтр транспортёр барабанного типа с бумажной лентой для очистки СОЖ;
  • Система ЧПУ обеспечивает следующие возможности станка: - обработка детали по программе методом врезного шлифования; - поддержание заданной величины скорости резания.
  • Технические характеристики
  • Описание конструкции
  • Комплект поставки
  • Опции
  • Видео
  • Референс-лист
  • Отзывы
  • Размеры эльборовых или алмазных шлифовальных кругов (D x H x d)
    500 х 5 х 30 мм
  • Размеры правящего абразивного круга или алмазного ролика (D x H x d)
    -
  • Пределы рабочих подач верхнего шпинделя
    1...200 мм/мин
  • Пределы рабочих подач правящего ролика
    1...200 мм/мин
  • Мощность привода шпинделей шлифовальных головок
    22 квт
  • Габаритные размеры (длина х ширина х высота)
    2000 х 5000 х 2500 мм
  • Масса
    7000 кг

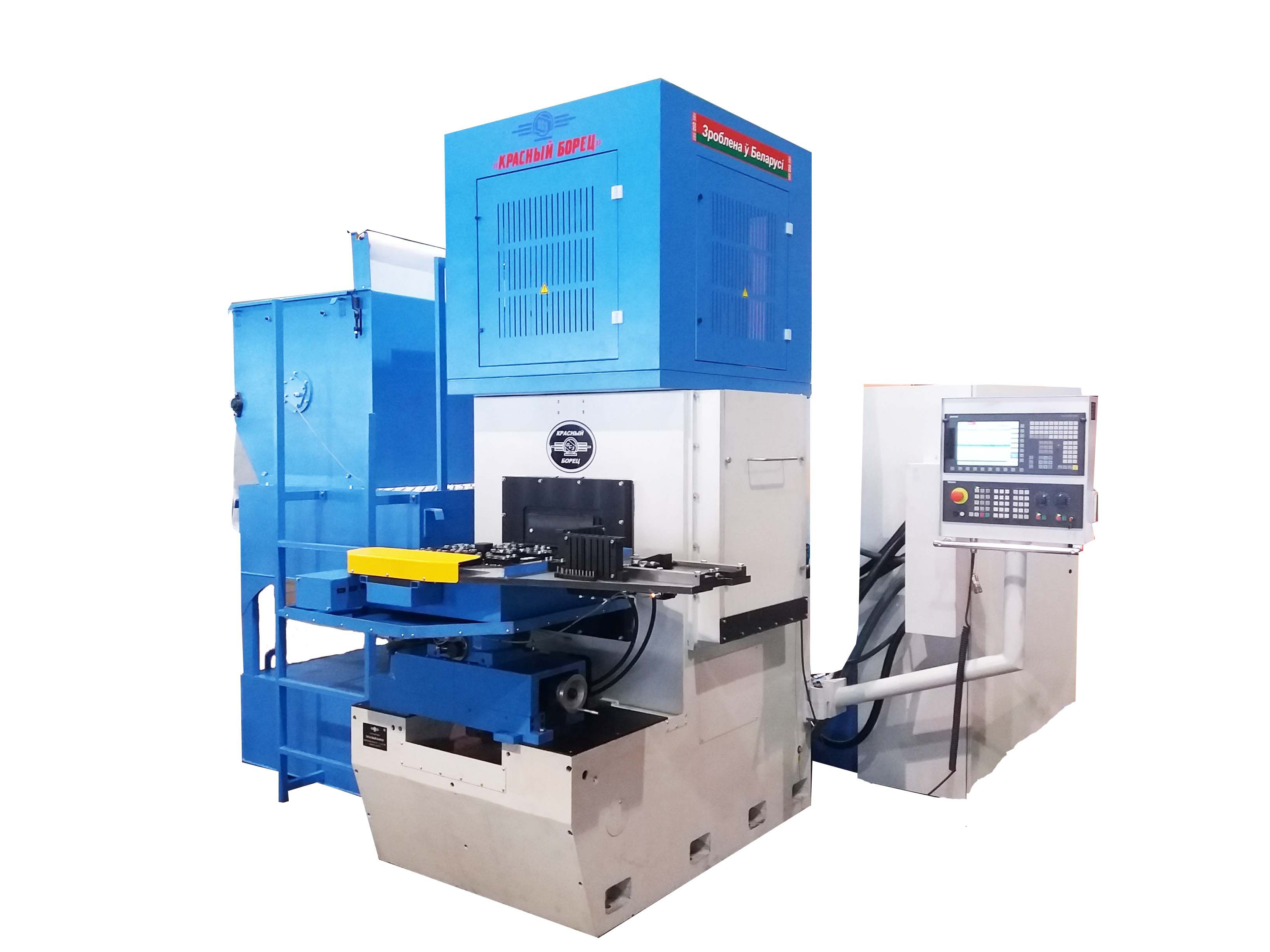

Станок имеет компоновку с поворотным (делительным) круглым столом и двумя (верхняя и нижняя) шлифовальными бабками с вертикальной осью вращения.

Основанием станка является станина. Все узлы, кроме поворотного стола, размещены или внутри станины или на верхнем платике её и закрыты кожухом и крышками, что позволяет обеспечить работу на станке практически безопасной.

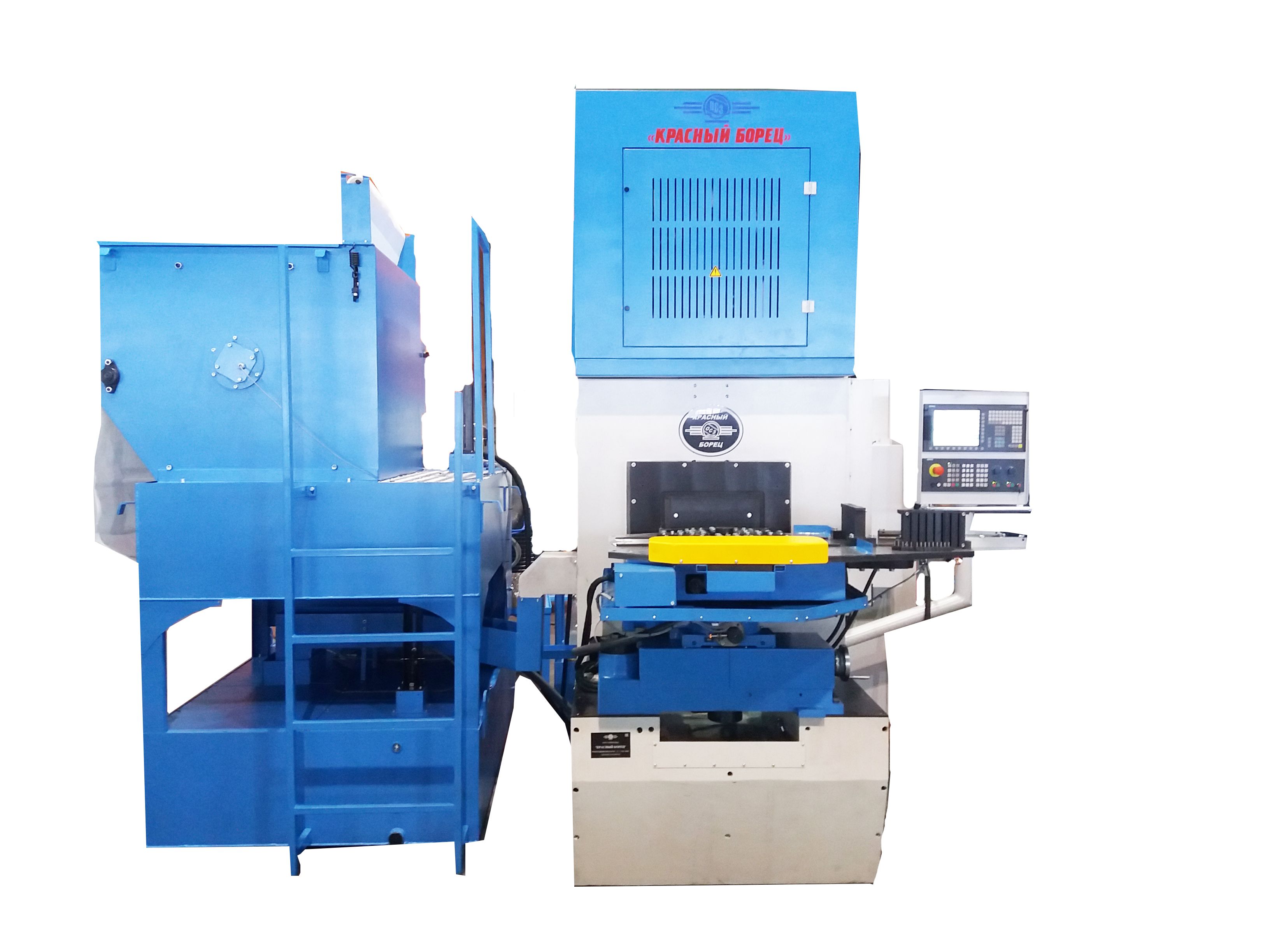

С правой стороны станины закреплён поворотный пульт, в котором рас­положена система ЧПУ «Sinumerik 828D», сзади пульта электрошкаф, с левой стороны размещено охлаждение, а сзади гидростанция.

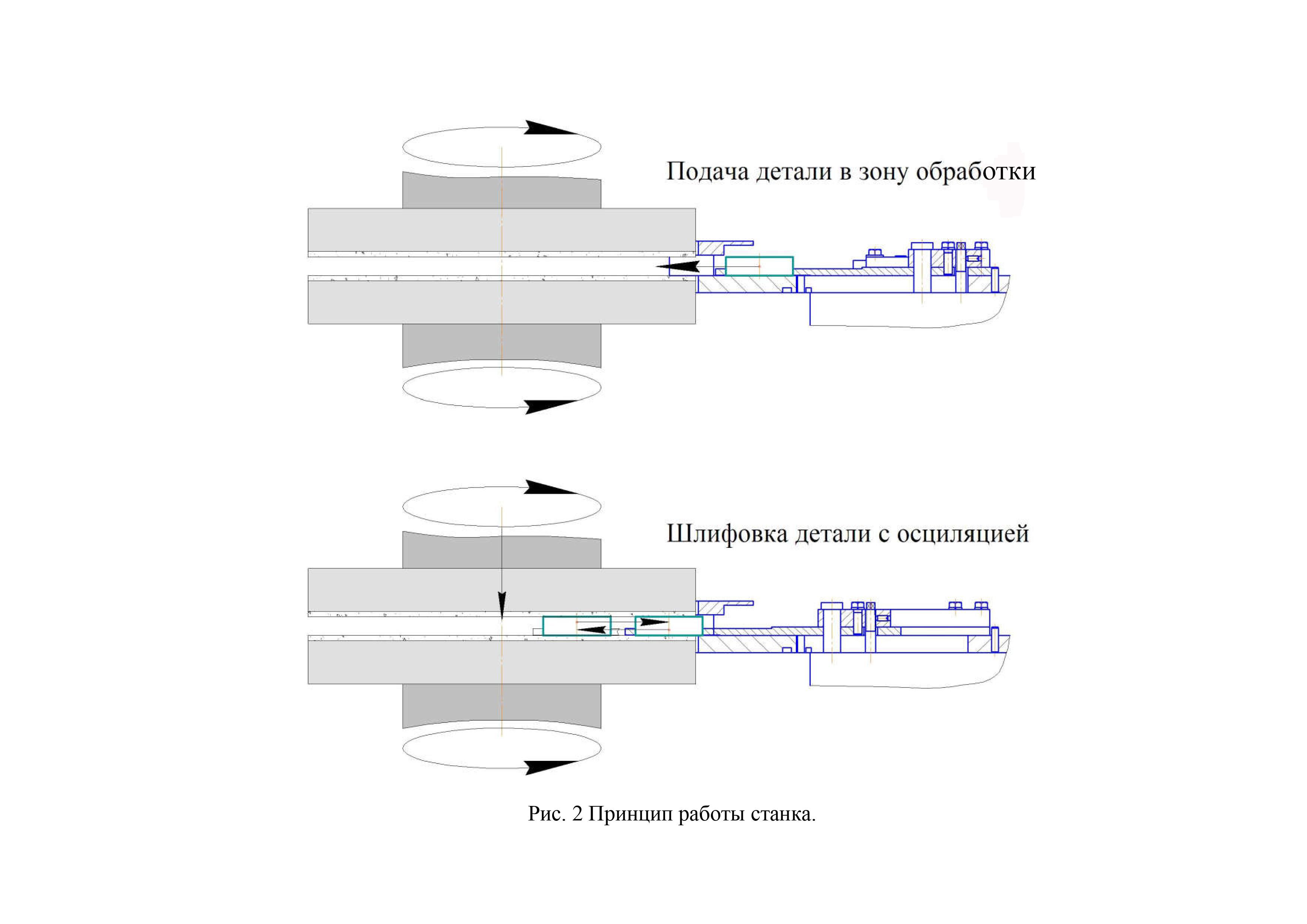

Обработка одновременно двух плоскостей деталей, находящихся в ячейках кассеты, производится с подачей на врезание верхней шлифовальной бабки при осциллирующем перемещении кассеты. Обработка деталей производится двумя алмазными кругами, установленными на шлифовальных бабках. Оба шпинделя могут вращаться как в одну сторону, так и в разные. Частота вращения шпинде­лей шлифовальных кругов регулируется посредством частотных преобразовате­лей тока. Нижняя шлифовальная бабка жёстко закреплена на станине станка.

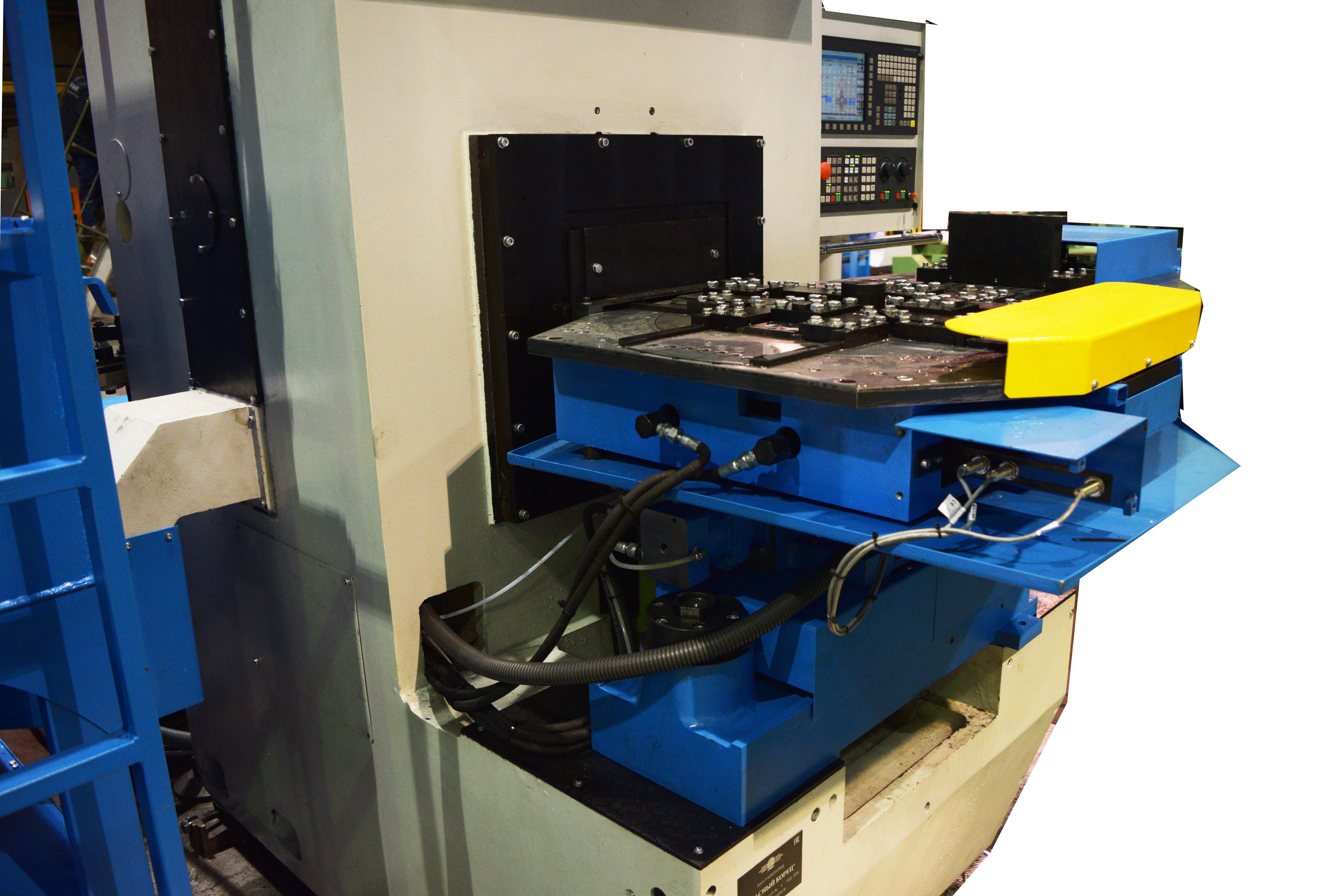

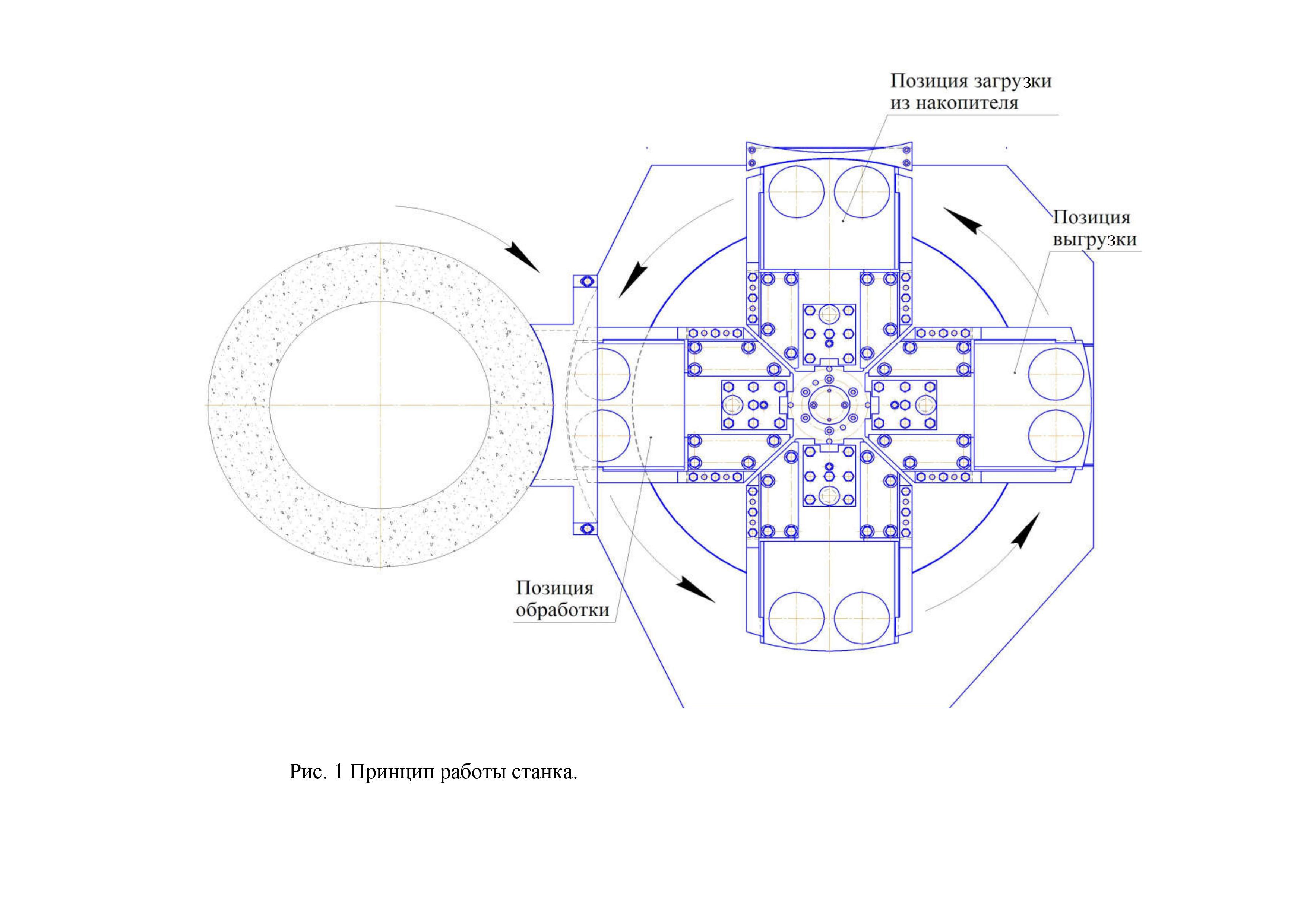

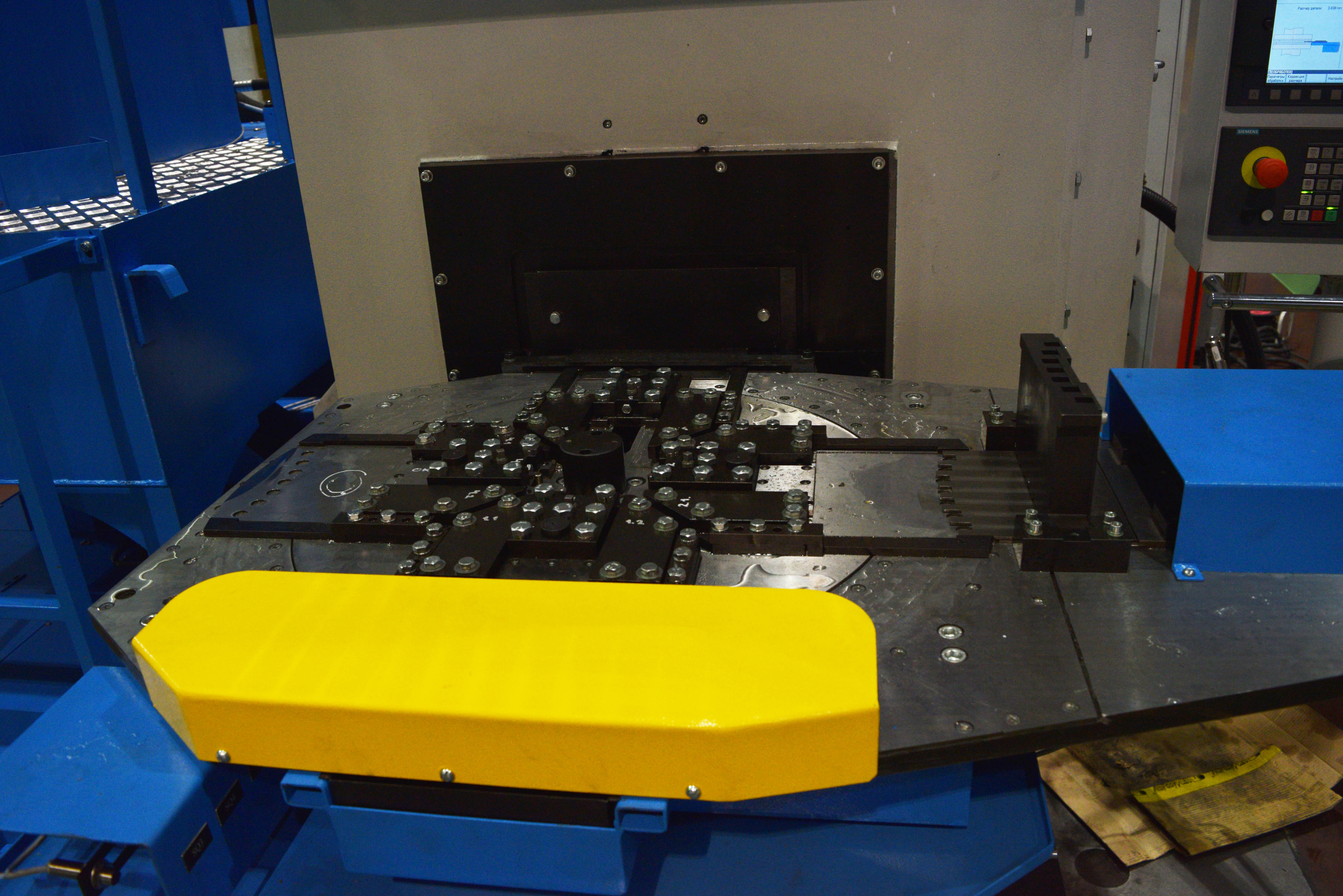

Шпиндели смонтированы на 4-храдиальных и 2-х упорных подшипниках качения. В передней части станка имеется рабочий поворотный стол, осуществляющий автоматическую загрузку в кассету, доставку в рабочую зону, осцилляцию, зону ручного контроля и выгрузку деталей. На рабочем столе устанавли­вается четыре кассеты для размещения в них обрабатываемых деталей. Рабочий стол имеет позицион­ный делительный поворот на угол 90° со сменой положения кассет: загрузка, шлифование, позиция ручного контроля и выгрузка деталей. Выгрузка деталей осуществляется на специальное устройство. Загрузка деталей в кассеты из накопителя производятся автоматически. Контроль и коррекция размера обработки выполняется оператором в ручном режиме.

Программируемые координата V - вертикальное перемещение верхнего шпинделя шлифовальной головки.



-         Станок в сборе;
-    Шкаф электроавтоматики;
-      Пульт управления с системой ЧПУ Sinumerik 828D;
-         Система охлаждения с холодильной установкой;
-         Гидростанция;
-         Алмазные шлифовальные круги Ø 500мм. - 2шт.;
-         Механизмы автоматической загрузки и выгрузки деталей;
-        Комплект запасных частей, инструмента и принадлежностей;
-      Комплект эксплуатационно-технической документации;
-   В конструкции станка предусмотрено подключение устройства удаления аэрозолей из рабочей зоны.
  ПЕРЕЧЕНЬ ЗАПАСНЫХ ЧАСТЕЙ:
   - оправка для статической балансировки шлифовального круга - 1 шт.;
   - опора регулируемая (башмак) для установки станка - 5 шт.;
   - набор стандартных и специальных ключей для обслуживания
станка во время работы и при ремонте - 1 комплект;
   - набор манжет, резиновых колец и уплотнений для механических узлов и гидравлики - 1 комплект;
   - фильтроэлементы - 3 шт.
