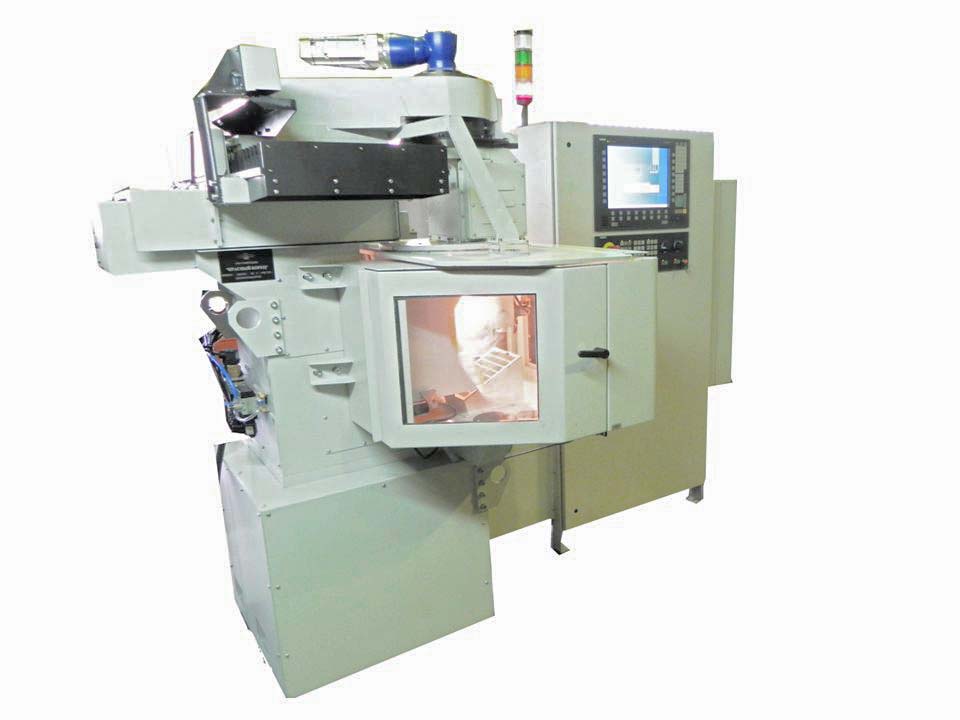

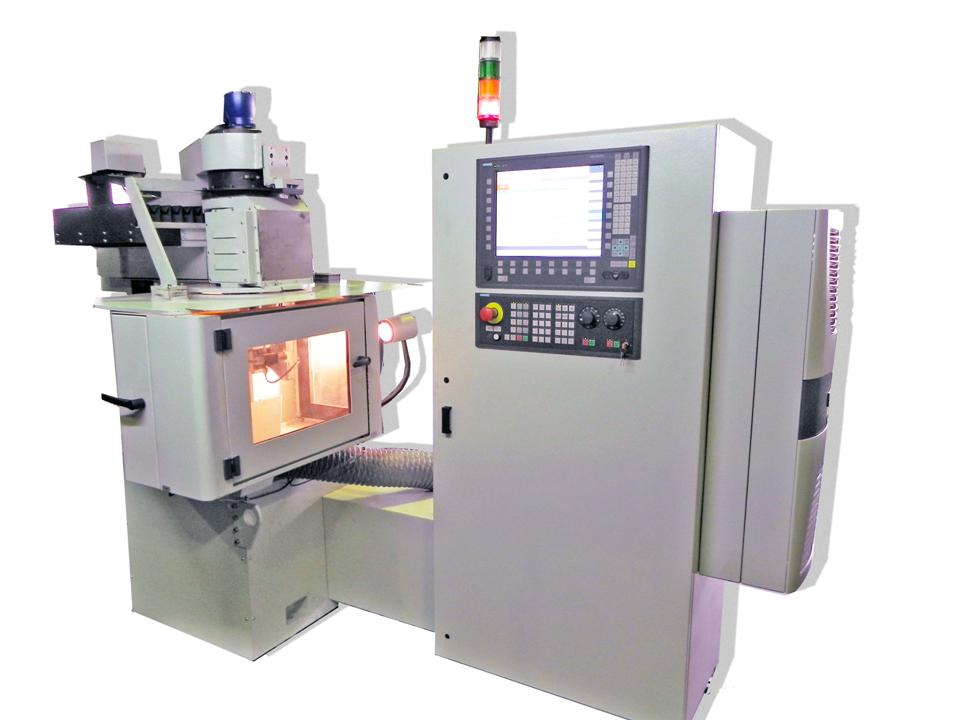

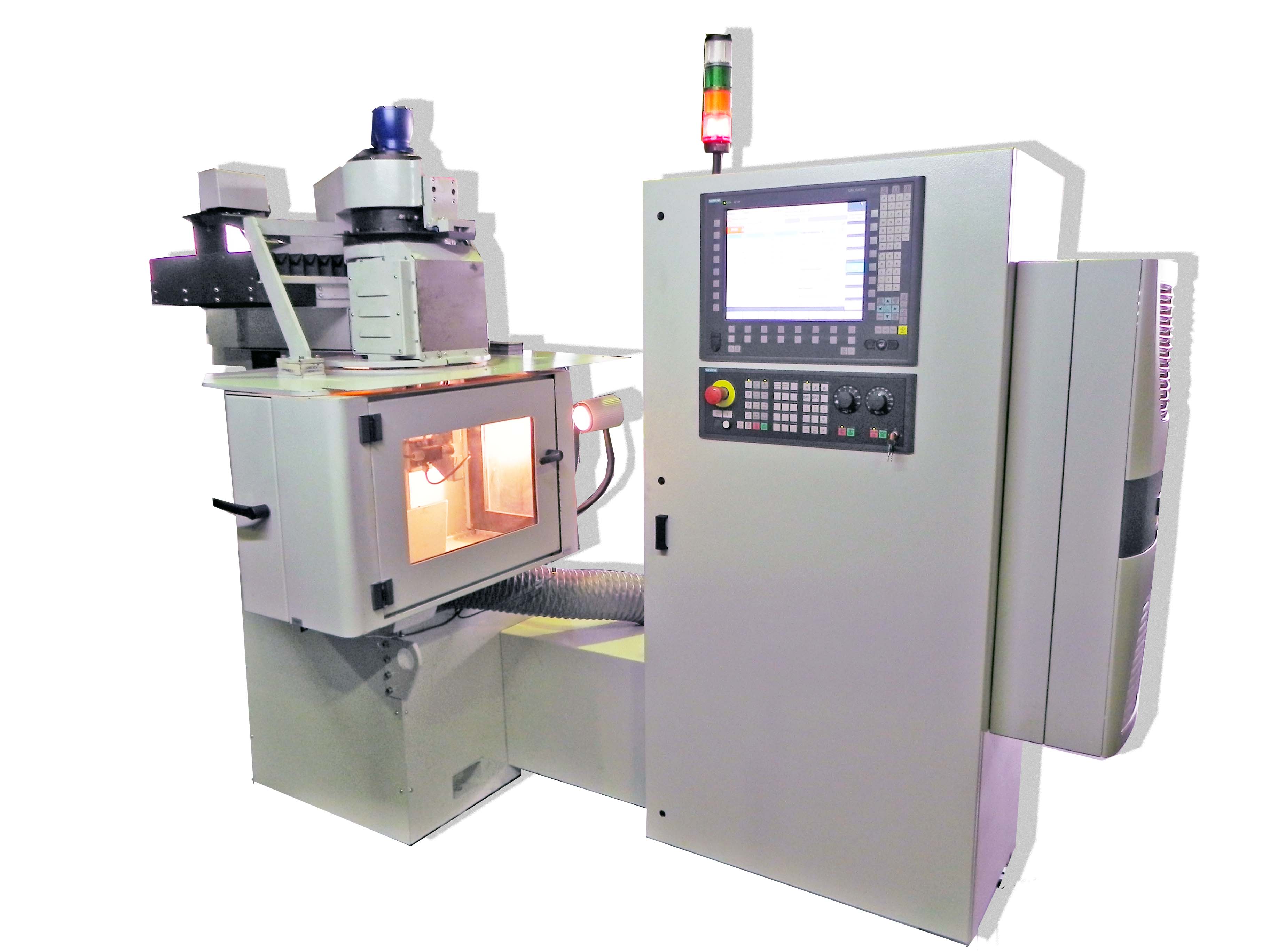

СТАНОК ДЛЯ ПРОФИЛИРОВАНИЯ АБРАЗИВНЫХ ШЛИФОВАЛЬНЫХ КРУГОВ С ЧПУ МОДЕЛИ ОШ-614

Описание

  Станок предназначен для выполнения профилирования периферии (формообразования геометрического профиля) абразивных шлифовальных кругов.

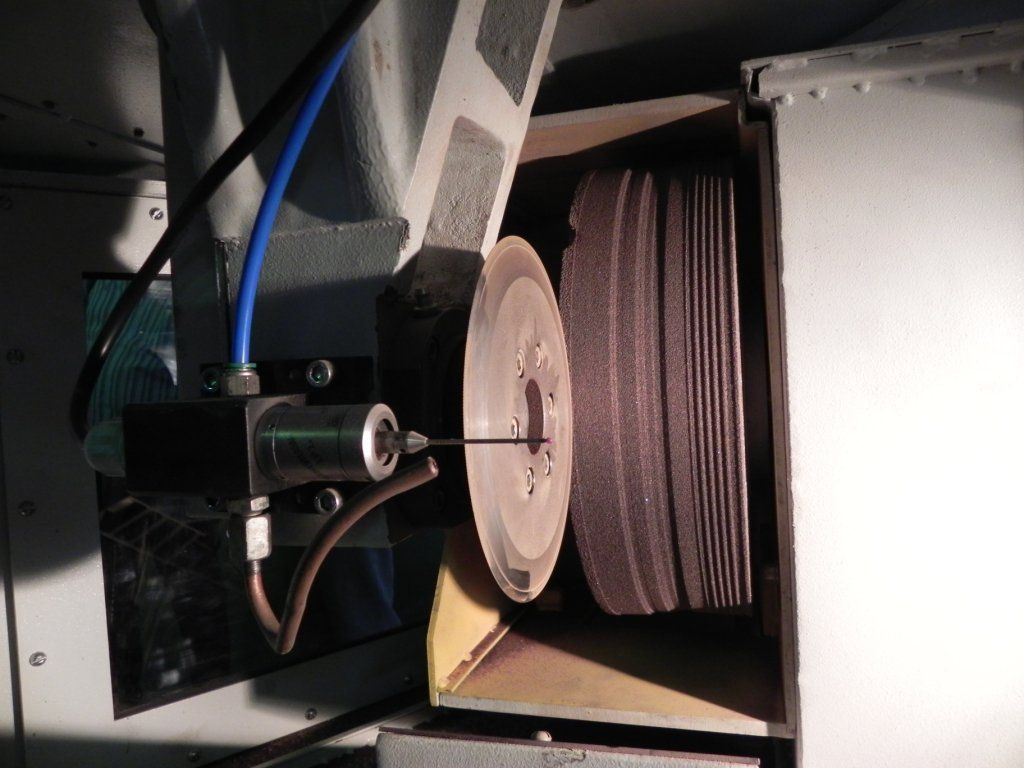

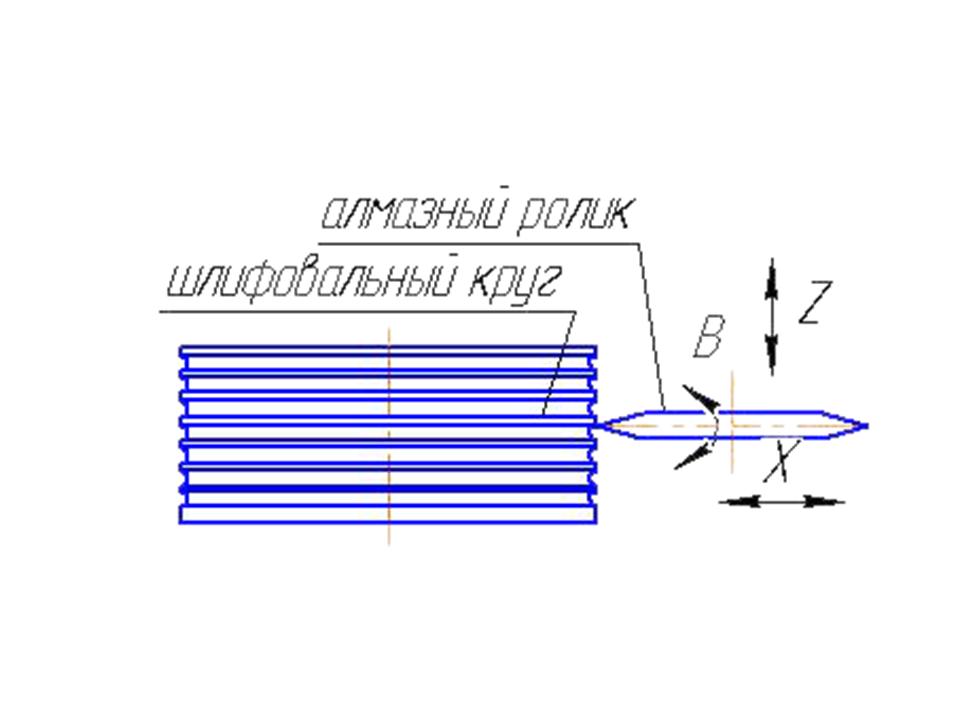

   Станок имеет компоновку с перемещающимся механизмом правки в продольном и поперечном направлениях относительно неподвижно вращающихся шлифовального круга. Правка производится специальным вращающимся алмазным роликом, который имеет возможность поворота в левую и правую стороны относительно вершины радиуса (R=0.2 мм) алмазного ролика.

Отправить заявку Скачать
  • Технические характеристики
  • Описание конструкции
  • Комплект поставки
  • Опции
  • Видео
  • Референс-лист
  • Отзывы
  • Диаметр шлифовального круга
    231...320 мм
  • Высота шлифовального круга
    10...130 мм
  • Посадочный диаметр шлифовального круга
    76 мм
  • Управляемое количество координат
    5
  • Наружный диаметр устанавливаемого алмазного ролика
    150 мм
  • Внутренний диаметр устанавливаемого алмазного ролика
    32h5 мм
  • Радиус при вершине устанавливаемого алмазного ролика
    0.2 мм
  • Наибольшее продольное перемещение (координата Z)
    330 мм
  • Наибольшее поперечное перемещение (координата X)
    130 мм
  • Угол поворота алмазного ролика (координата В)
    (-90/+45) град
  • Габаритные размеры (длина х ширина х высота)
    2500 х 1700 х 2300 мм
  • Масса
    1500 кг
