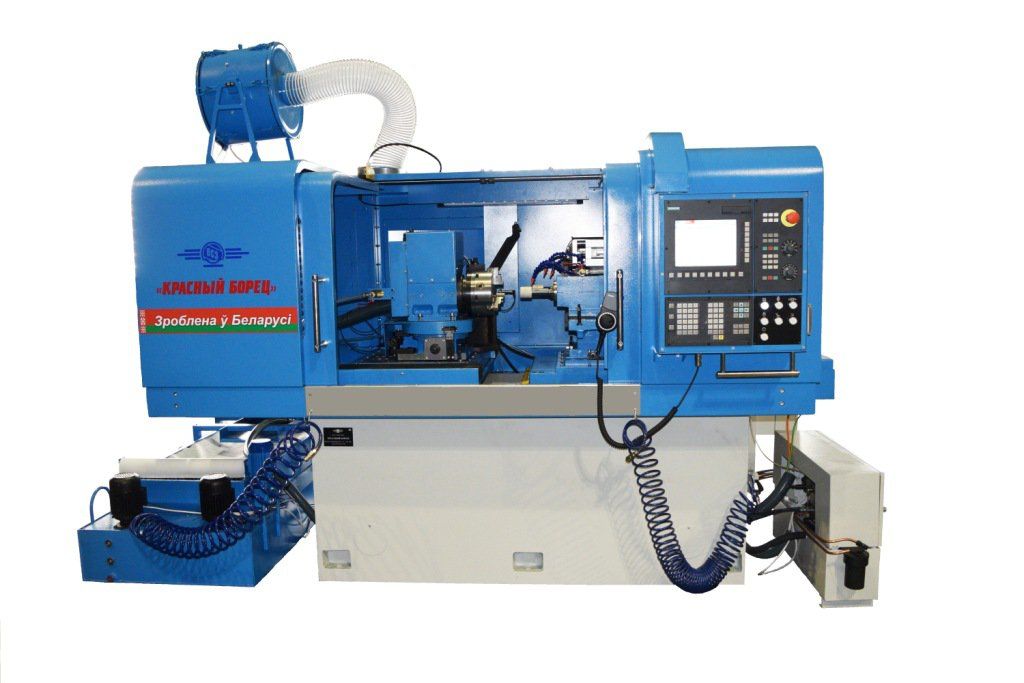

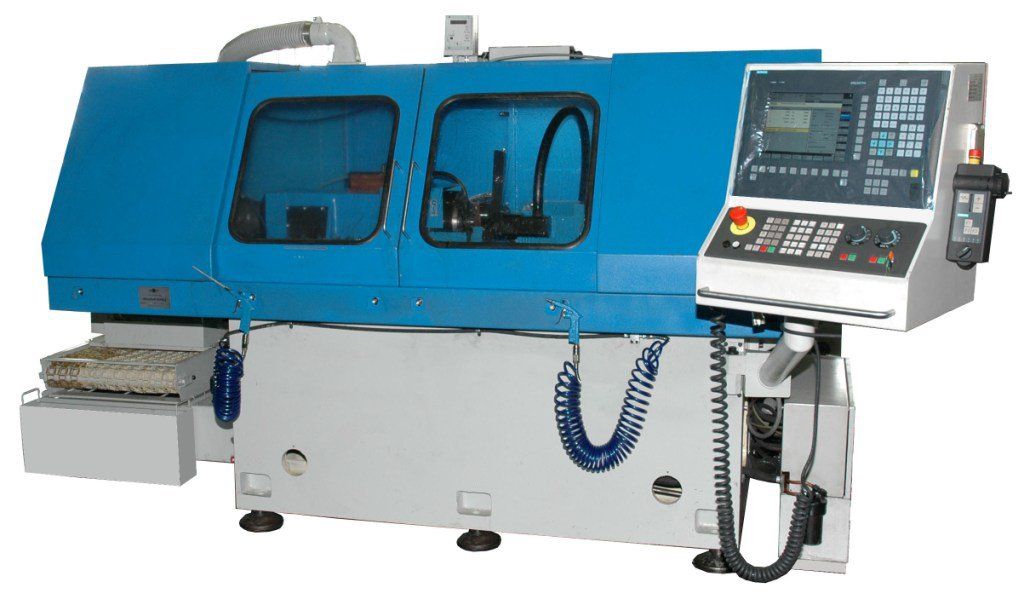

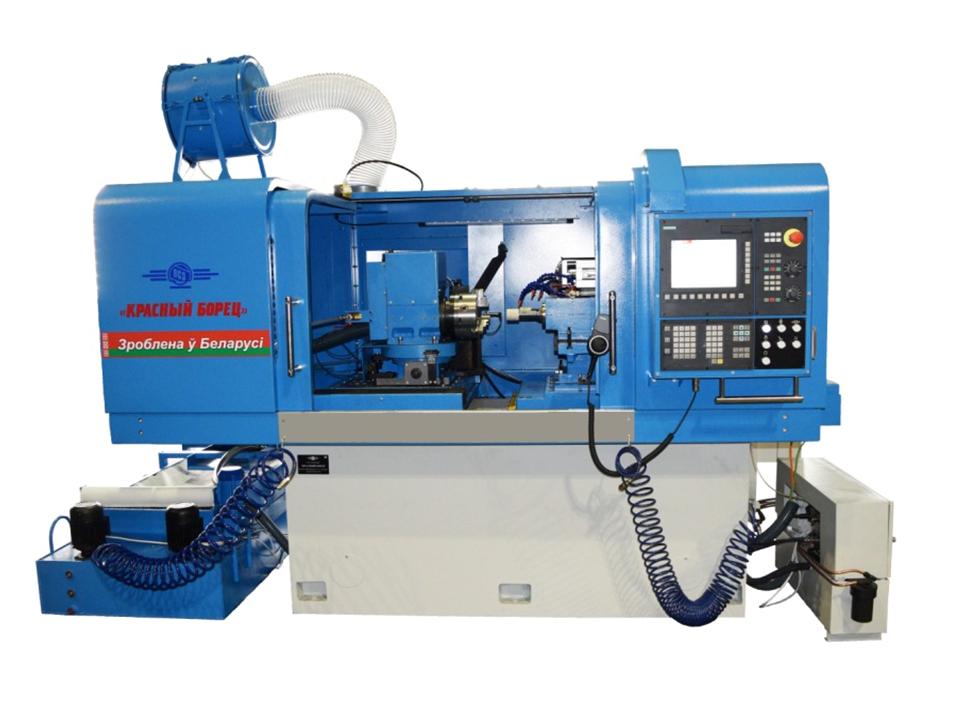

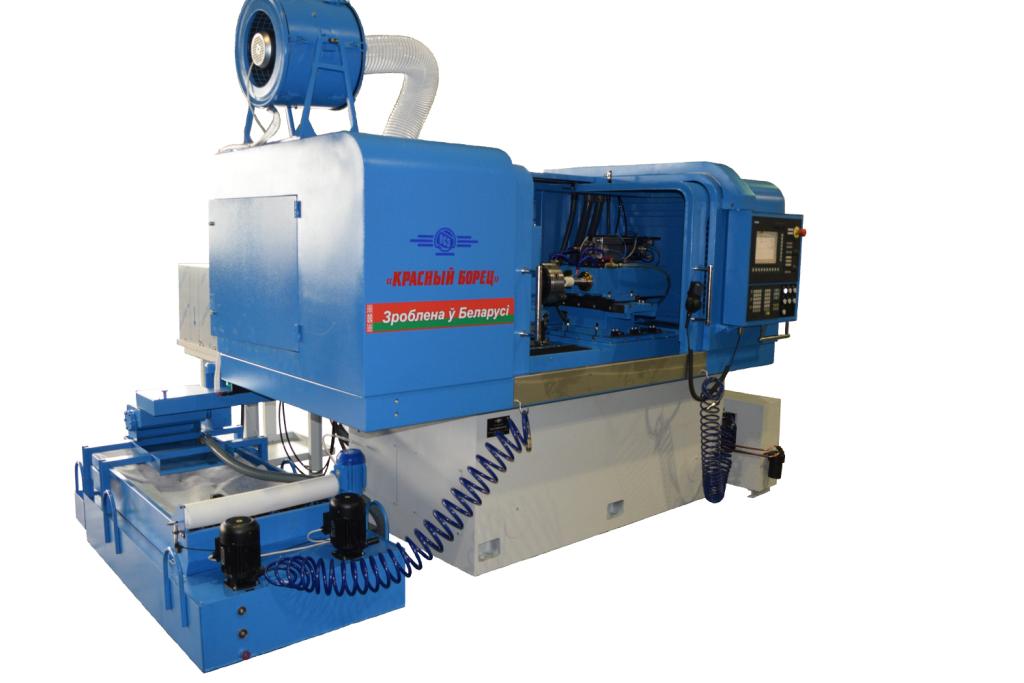

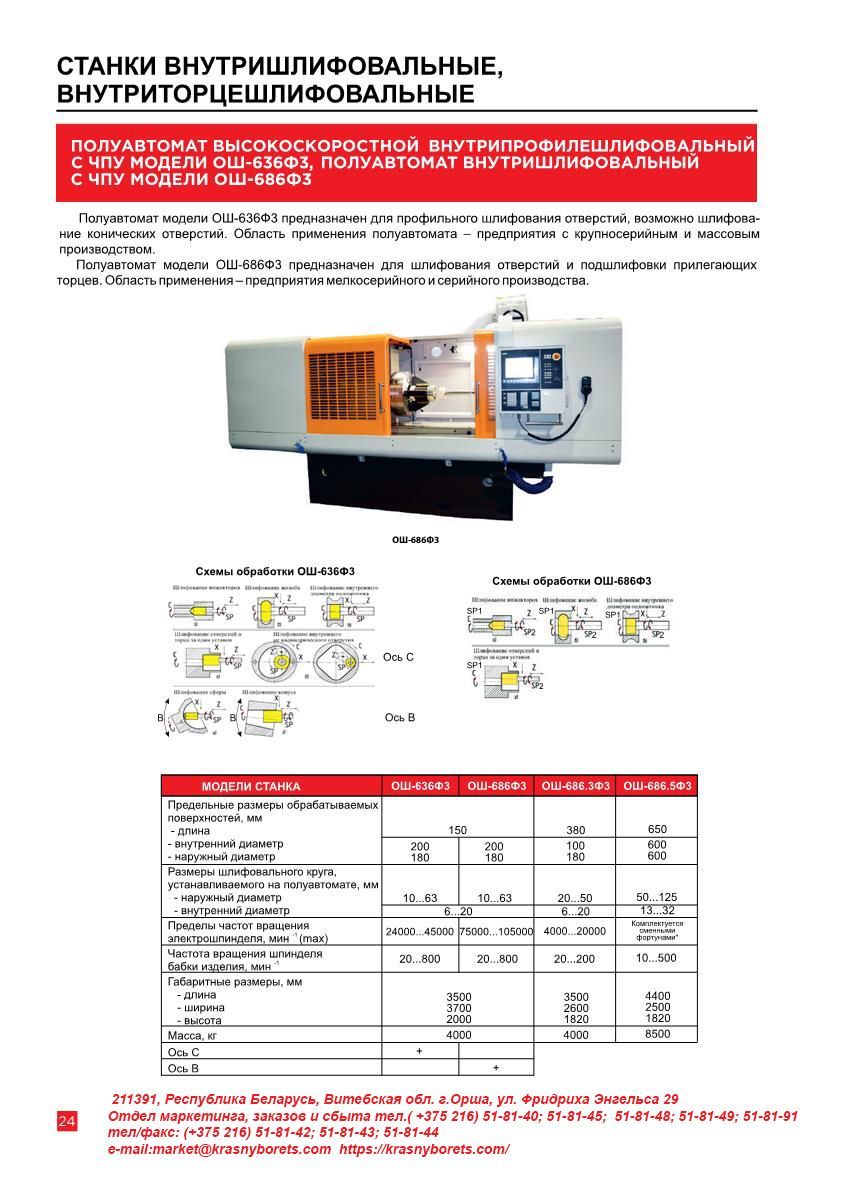

ПОЛУАВТОМАТ ВНУТРИ-ПРОФИЛЕШЛИФОВАЛЬНЫЙ С ЧПУ ОШ-636Ф3
Описание

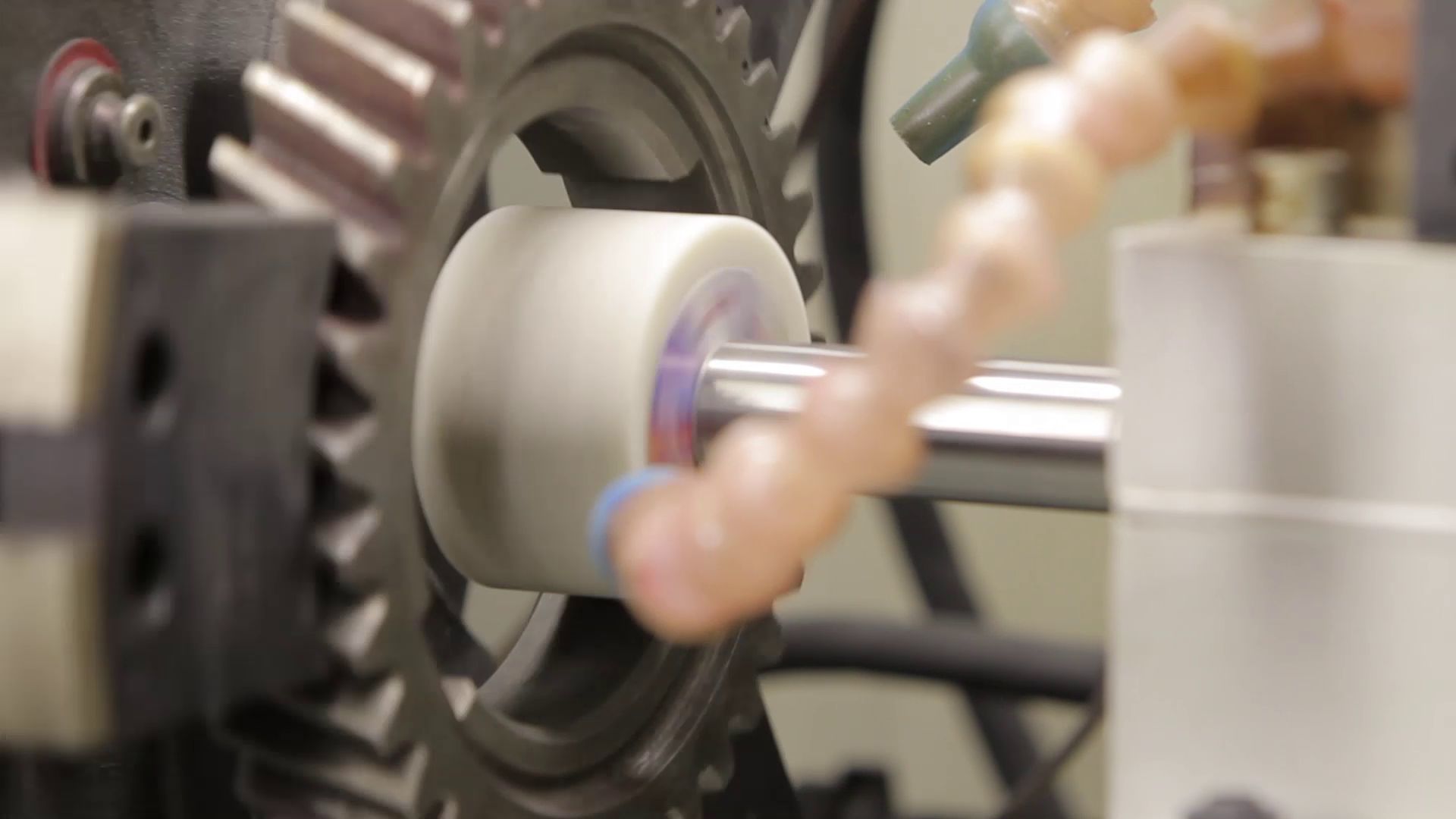

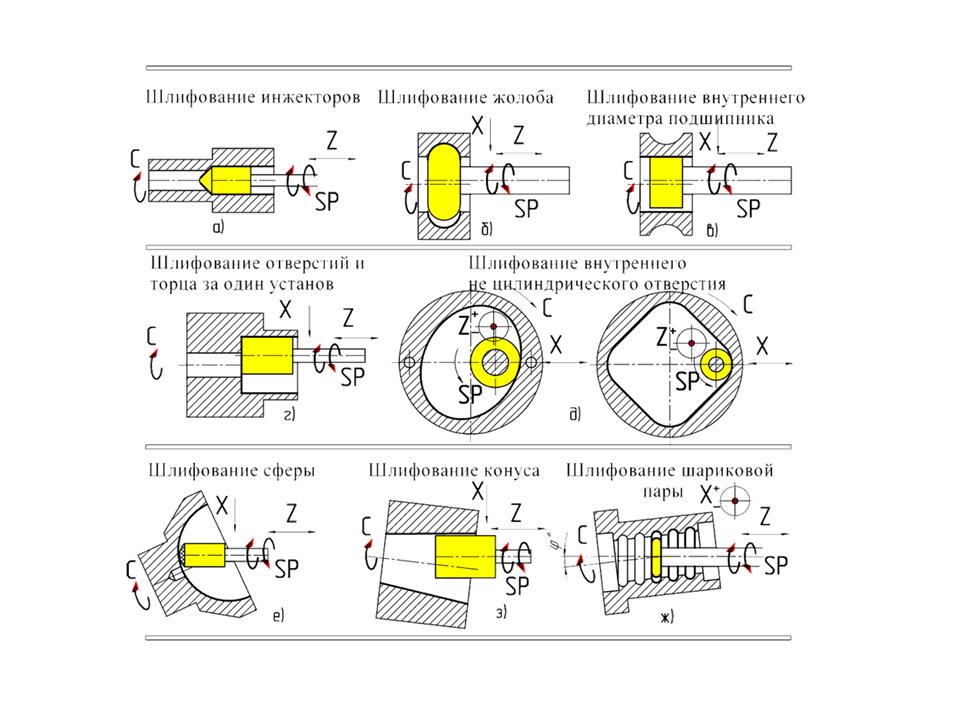

Станок внутришлифовальный модели ОШ-636Ф3 предназначен для профильного шлифования отверстий, возможно шлифование конических отверстий.
ОСОБЕННОСТИ КОНСТРУКЦИИ
- Полуавтомат имеет компоновку с перемещающейся шлифовальной бабкой в продольном направлении и поперечном перемещением бабки изделия.
- Шлифование внутренних поверхностей, а также правка шлифовального круга по периферии и торцу производятся по управляющей программе ЧПУ в автоматическом цикле. Точностные параметры обработки обеспечиваются автоматически за счет компенсации положения режущих поверхностей шлифовального круга в процессе правки.
- Система ЧПУ, электродвигатели и приводы управляемых координат.
- Датчик обратной связи (по оси Х).
- Размеры устанавливаемых внутришлифовальных кругов. DхНхd, мм: 32х20х10; 40х40х16; 50х50х16; 63х50х20; 80х50х32;
- Система охлаждения: СОЖ - на водной основе. Очистка СОЖ - магнитный сепаратор, фильтр – транспортёр.
- Технические характеристики
- Описание конструкции
- Комплект поставки
- Опции
- Видео
- Референс-лист
- Отзывы
-
Длина обрабатываемой заготовки
150 мм
-
Внутренний диаметр обрабатываемой заготовки
180 мм
-
Наружный диаметр обрабатываемой заготовки
200 мм
-
Наружный диаметр шлифовального круга
10...63 мм
-
Внутренний диаметр шлифовального круга
6...20 мм
-
Мощность главного привода
11,5 кВт
-
Пределы частот вращения шпинделя
24000...45000 мм/мин
-
Частота вращения шпинделя бабки изделия
20...800 мм/мин
-
Габаритные размеры (длина х ширина х высота)
3500 х 3700 х 2000 мм
-
Масса
4000 кг
Перемещения рабочих органов осуществляется по стальным закалённым направляющим на опорах качения посредством высокоточных, безлюфтовых шарико-винтовых пар качения.
Рациональная конструкция станины, стола, бабки изделия и шлифовальной бабки, изготовленных из чугунных отливок, обеспечивают высокую жёсткость и виброустойчивость.
Стол продольный обеспечивает продольную подачу при шлифовании отверстий, подачу на врезание при обработке торцов, осциллирующее движение при круглой шлифовке, шлифовку криволинейных поверхностей. Стол перемещается на стальных роликовых направляющих качения с предварительным натягом в горизонтальной плоскости.
Корпус шлифовальной бабки представляет собой чугунную отливку, в отверстии которой беззазорно смонтирован электрошпиндель.
В качестве внутришлифовального шпинделя применен прецизионный высокоскоростной электрошпиндель.
-смазка - масляный туман.
-охлаждение – специальная жидкость на водной основе.
- частотное регулирование оборотов вращения шпинделя.
Бабка обрабатываемого изделия имеет вертикальную ось (В) поворота для обработки конических поверхностей. Поворот – в ручную.
Передняя опора шпинделя бабки изделия защищена манжетным уплотнением.
Устройство для правки шлифовального круга жестко установленное на поперечном столе позволяет осуществлять правку шлифовального круга по периферии и торцу за счет перемещений по управляющей программе (Х и Z).
Управление станком осуществляется системой ЧПУ с пульта управления, расположенного справа, перед рабочей зоной. Станок создан на базе покупных комплектующих изделий западных производителей, что обеспечивает его высокий технический уровень.
Система ЧПУ c переносным ручным пультом, электродвигатели типа 1FК7, 1FT6.
Для поддержания температурного режима в шкафу применён настенный холодильный агрегат.
Рабочая зона шлифования ограждена защитой кабинетного типа, в которой предусмотрено присоединение вытяжной системы аэрозолей СОЖ.
Передняя стенка защиты имеет подвижную открывающуюся дверь со стеклом. Рабочая зона освещена посредством светильника западных производителей.
Станок имеет автономный агрегат смазки.
ОСНАЩЕНИЕ СТАНКА:
- станок в сборе;
- система подачи и очистки СОЖ;
- гидростанция;
- шкаф электроавтоматики;
- пульт управления с системой ЧПУ;
- трехкулачковый патрон;
- комплект запасных частей, инструмента и принадлежностей;
- комплект эксплуатационно-технической документации;
Механизм датчика касания. Датчик касания позволяет определить величину припусков конкретной заготовки, и не «шлифовать воздух», с распределения припуска на обработку автоматически по УП посредством датчика. Механизм установлен на шлифовальной головке и представляет собой каретку перемещающуюся по направляющим в горизонтальном направлении. Привод перемещения от пневмоцилиндра.
Универсальное программное обеспечение. На станок устанавливается программное обеспечение позволяющее составлять управляющие технологические программы обработки в диалоговом режиме.
Оснастка. По желанию заказчика трехкулачковый патрон может быть заменен мембранным патроном со специальной оснасткой под детали заказчика.
Электрошпиндель. На станке могут быть установлены электрошпинделя с частотой вращения до 105 000 об/мин .
