СТАНОЧНЫЕ ПРИСПОСОБЛЕНИЯ

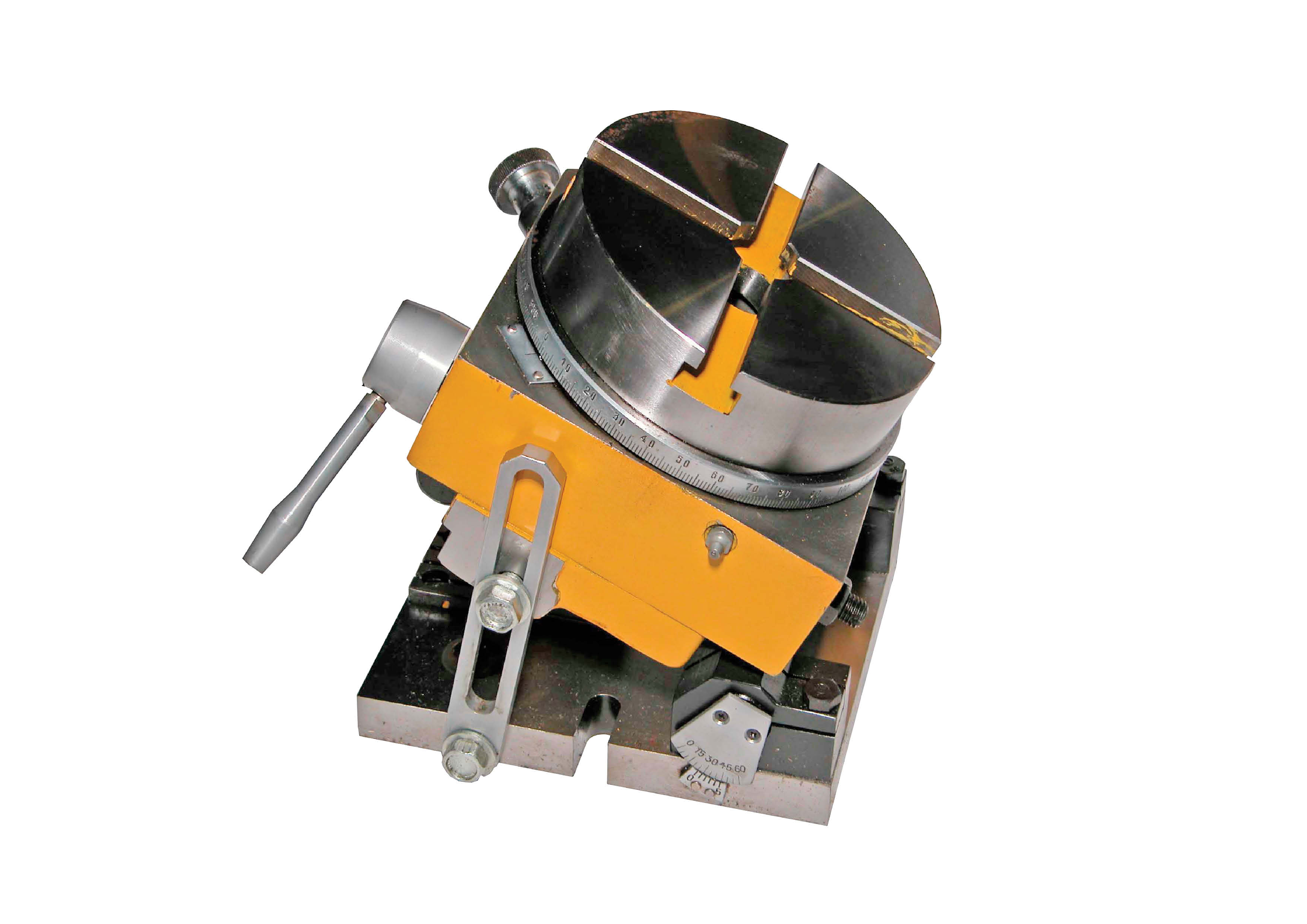

СТОЛЫ ДЕЛИТЕЛЬНЫЕ СИНУСНЫЕ 3Е70.П11

Диаметр стола - 160 мм.
Наибольший угол наклона стола - 45 градусов.
Варианты поставки - с магнитным, 3-х кулачковым патроном или без него.
Габаритные размеры (длина х ширина х высота) - 240 х 224 х 240 мм.
Максимальная масса приспособления - 32 кг.

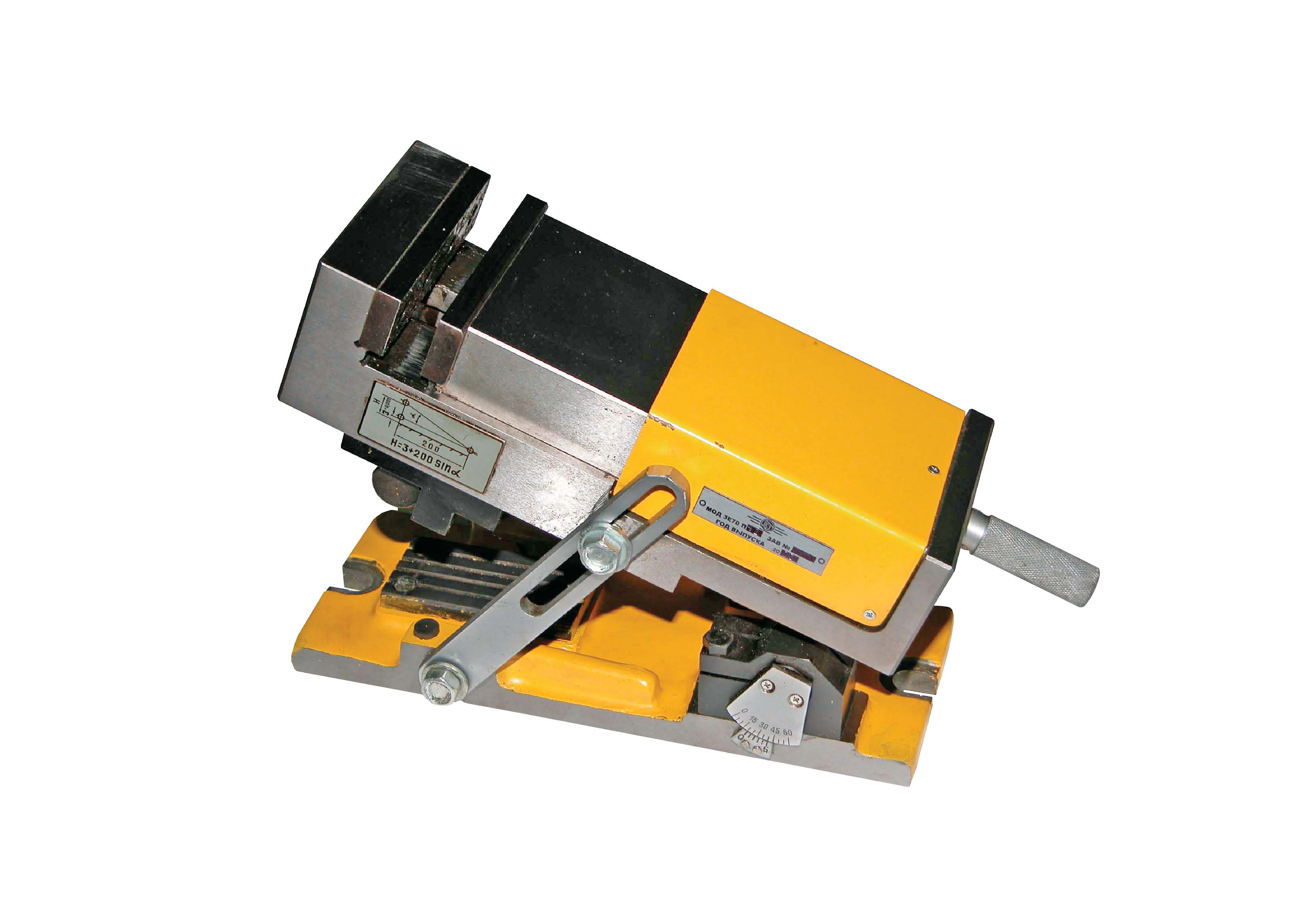

ТИСКИ СИНУСНЫЕ 3Е70.П42

Толщина зажимаемых деталей - 0,5...90 мм.
Ширина губок - 119 мм.
Наибольший угол поворота губок - 45 градусов.
Габаритные размеры (длина х ширина х высота) - 390 х 160 х 144 мм.
Масса приспособления - 24,5 кг.

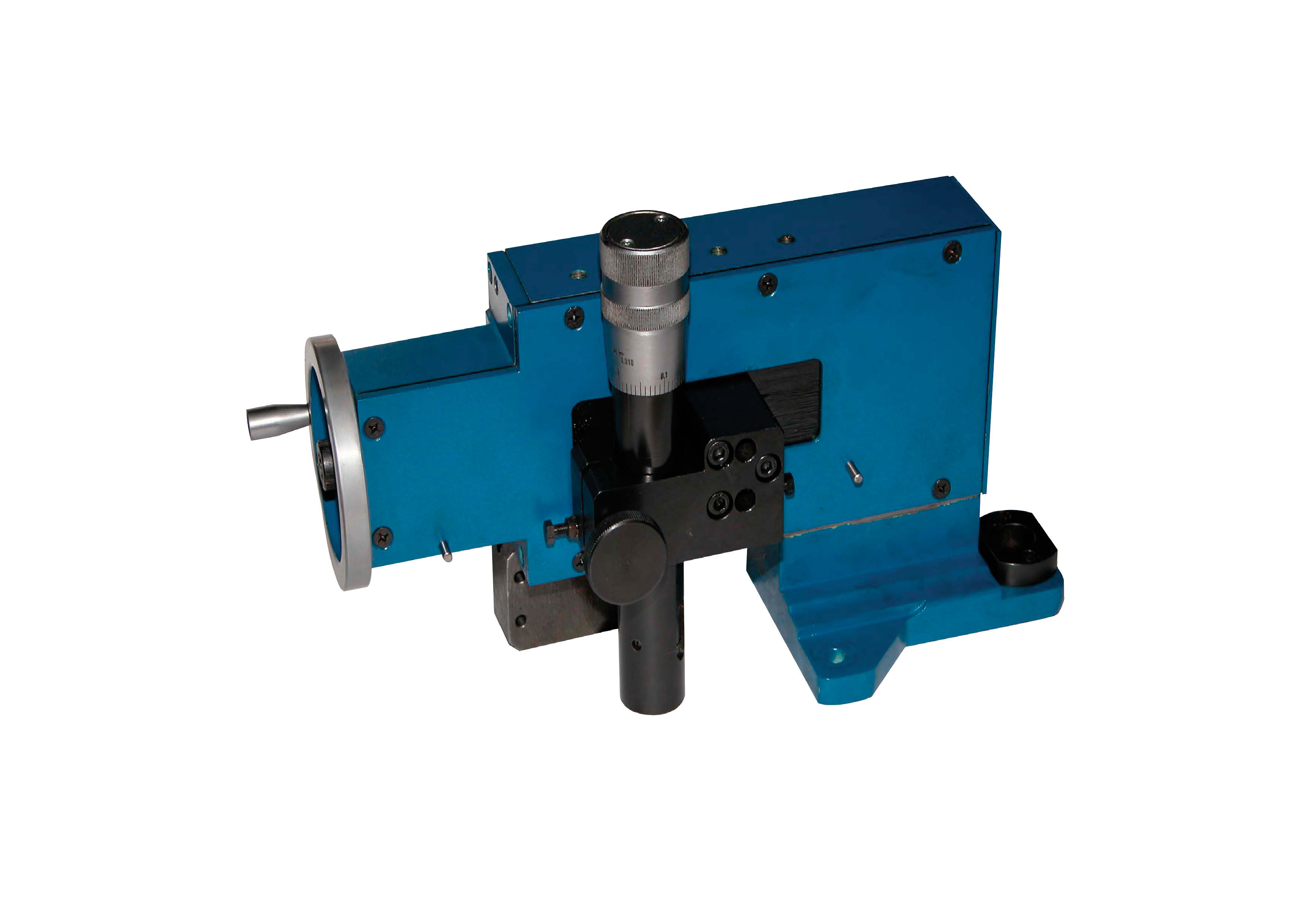

МЕХАНИЗМЫ ПРАВКИ ШЛИФОВАЛЬНОГО КРУГА

3Д70.П43 (механическая)
3Д70.П46 (гидравлическая)
3Д70.П47 (электрическая)
Наибольший вертикальный ход пиноли без переустановки/ с переустановкой - 10/102 мм.
Наибольший горизонтальный ход пиноли - 90 мм.
Гидравлическая и электрическая правки ставятся только на станки с командоконтроллером.

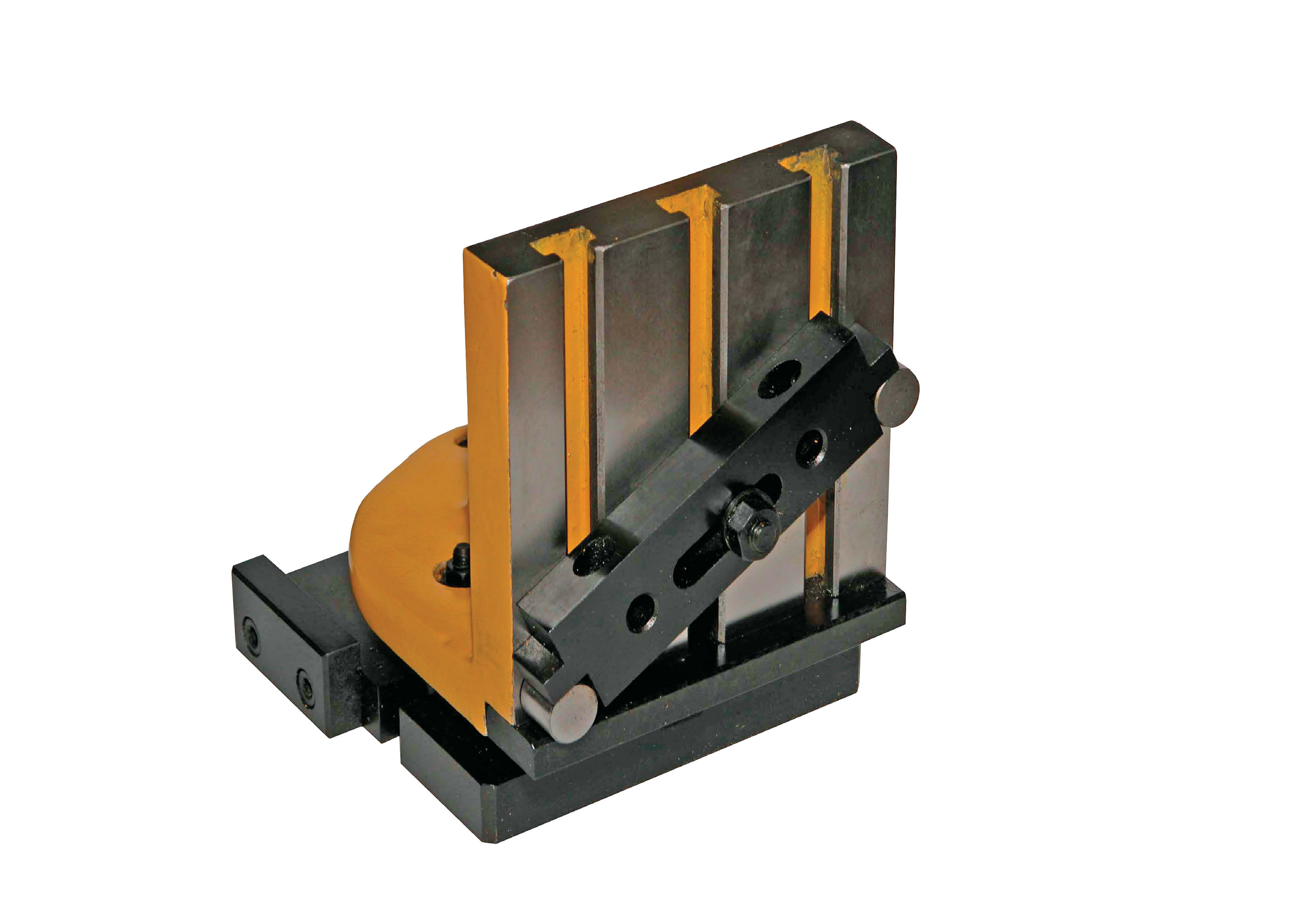

УГОЛЬНИК СИНУСНЫЙ ПОВОРОТНЫЙ 3Е70.П54

Наибольший угол поворота синусной линейки +/- 60 градусов.
Наибольший угол поворота угольника +/- 60 градусов.
Габаритные размеры (длина х ширина х высота) 190 х 200 х 200 мм.
Масса -9,5 кг.

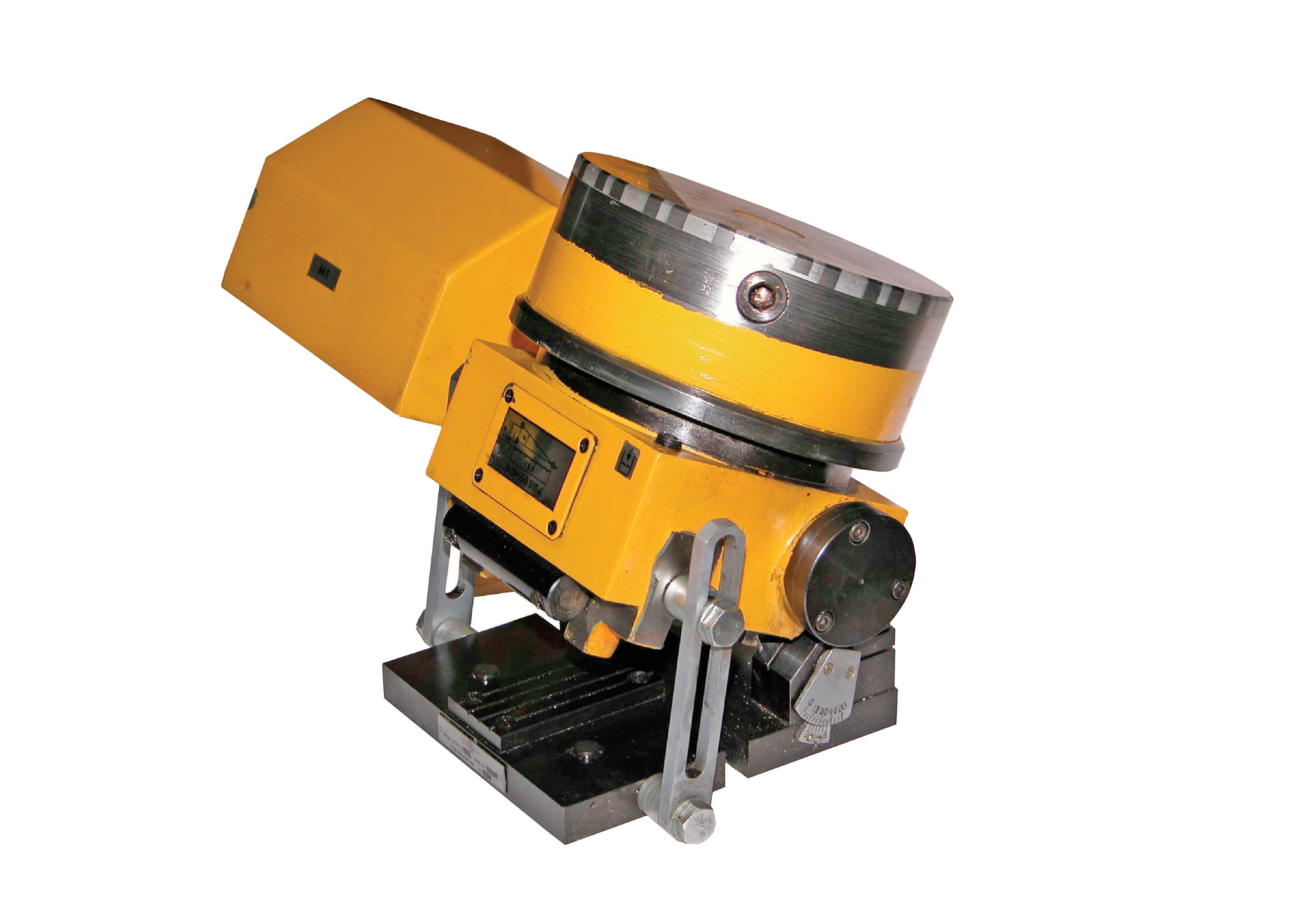

СТОЛЫ СИНУСНЫЕ ВРАЩАЮЩИЕСЯ 3Е70.П13

Диаметр стола - 160 мм.
Наибольший угол наклона стола - 45 градусов.
Варианты поставки - с магнитным, 3-х кулачковым патроном или без него.
Частота вращения стола или магнитного патрона - 41 об/мин.
Максимальная масса приспособления - 56 кг.

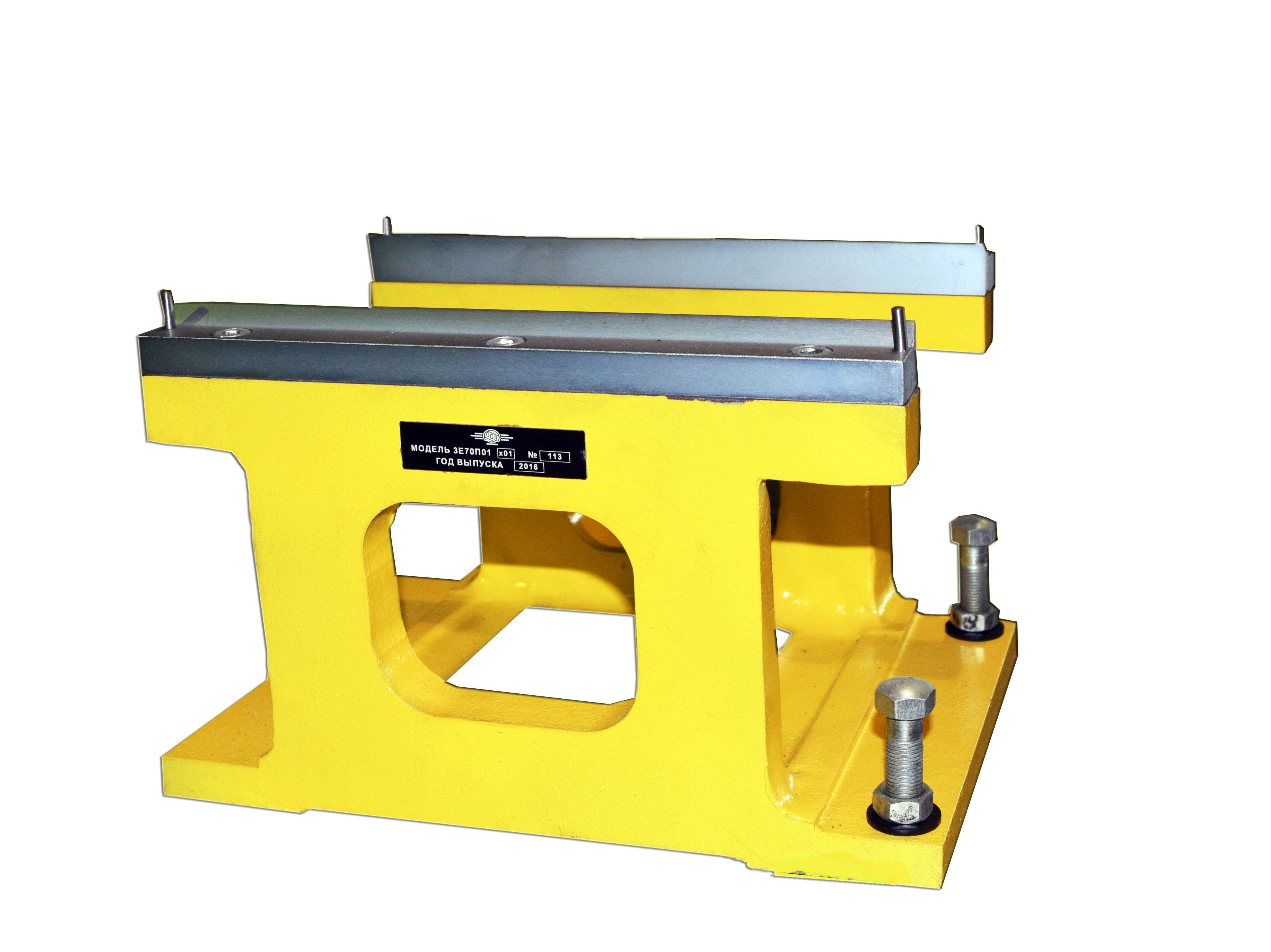

ПРИСПОСОБЛЕНИЕ ДЛЯ БАЛАНСИРОВКИ ШЛИФОВАЛЬНЫХ КРУГОВ 3Е70.П01

3Е70.П01 - Наибольший диаметр балансируемого круга -320 мм.
3Е70.П01-04 - Наибольший диаметр балансируемого круга -400 мм.

ТИСКИ ЛЕКАЛЬНЫЕ 3Е70.П40/ ТИСКИ ПРЕЦИЗИОННЫЕ 3Е70.П41

Толщина зажимаемых деталей - 0,5...70 мм/ 0,5...100 мм.
Ширина губок - 69/119 мм.
Габаритные размеры (длина х ширина х высота) - 300 х 70 х 50/ 300 х 120 х 80 мм.
Масса приспособления - 3,3/13,3 кг.

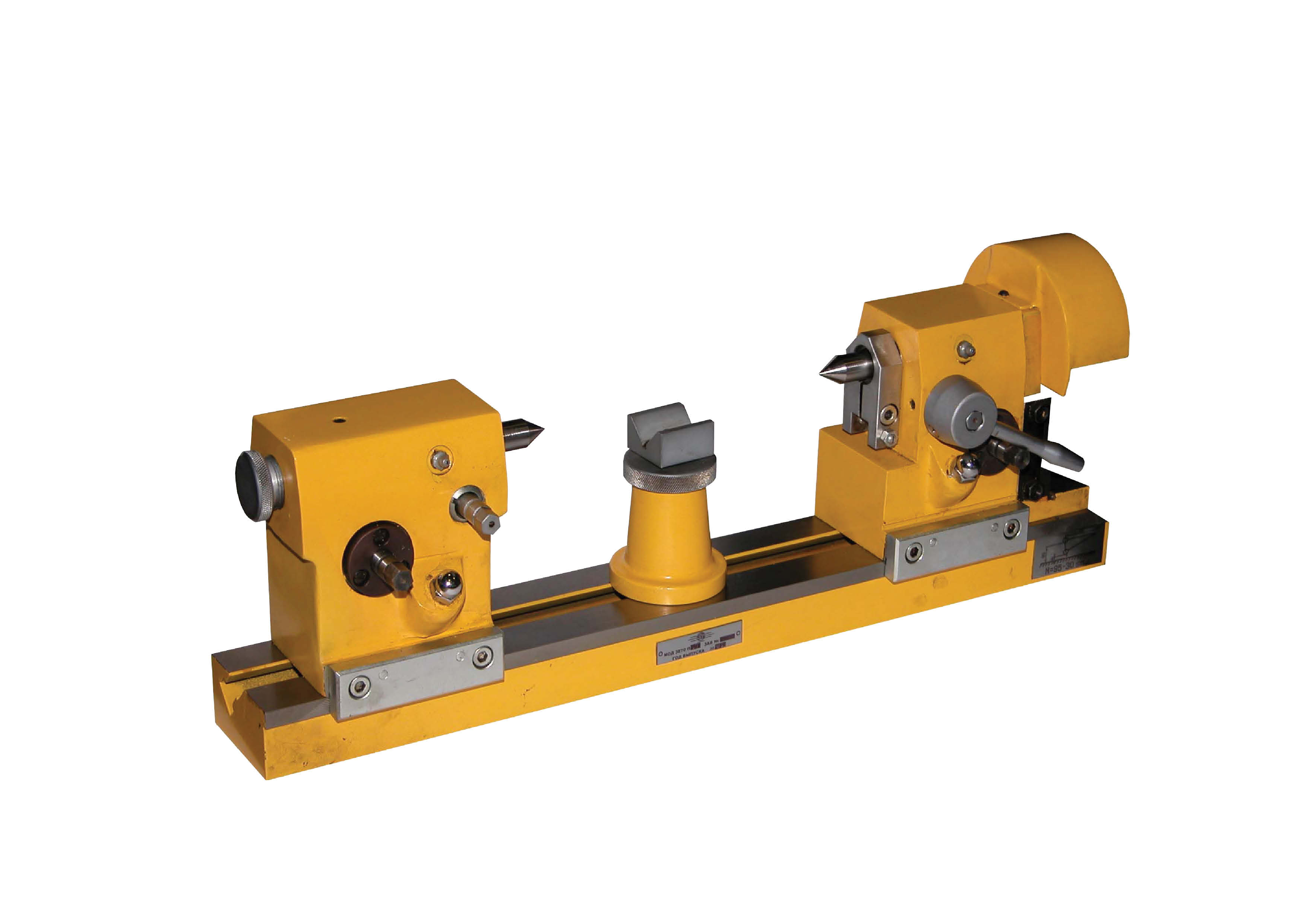

ПРИСПОСОБЛЕНИЕ ДЕЛИТЕЛЬНОЕ 3Е70.П50

Число делений делительного диска - 24.
Наибольший диаметр устанавливаемой детали - 100 мм.
Максимальная длина устанавливаемой детали - 340 мм.
Габаритные размеры (длина х ширина х высота) 630 х 225 х 140 мм.
Высота центров - 116 мм. Масса -35 кг.

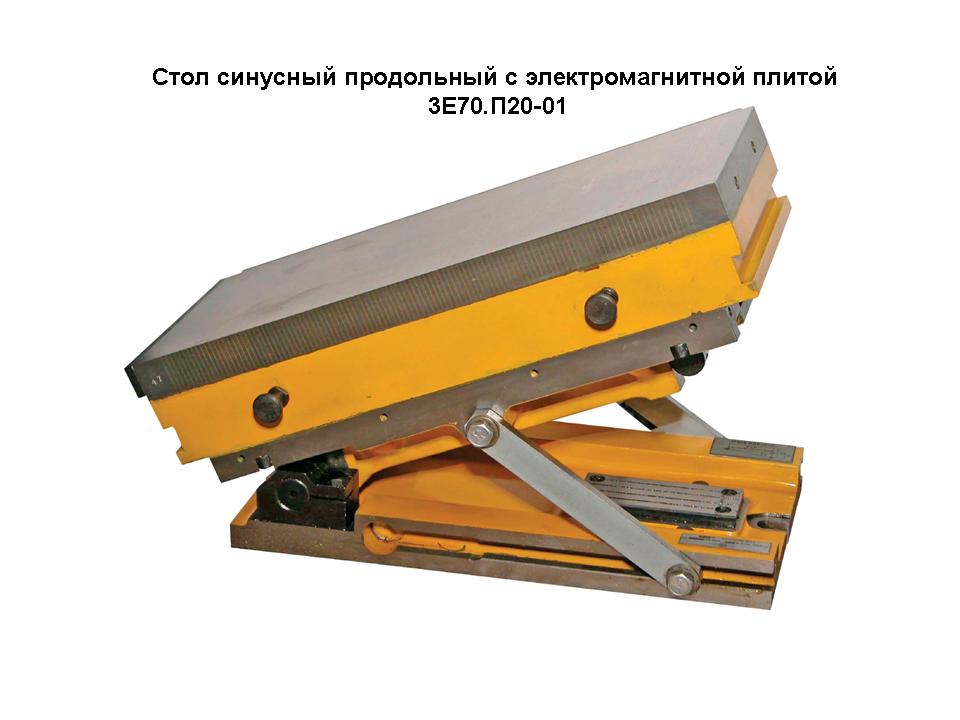

СТОЛЫ СИНУСНЫЕ ПРОДОЛЬНЫЕ 3Е70.П20

Размеры поверхности стола (исполнение без электромагнитной плиты) - 400 х 200 мм.
Размеры поверхности стола (исполнение с электромагнитной плитой) - 450 х 200 мм.
Наибольший угол наклона стола - 45 градусов.
Варианты поставки - с электромагнитной плитой и без нее.
Максимальные габаритные размеры (длина х ширина х высота) - 450 х 200 х 184 мм.
Масса приспособления без плиты - 35 кг, с плитой - 85 кг.

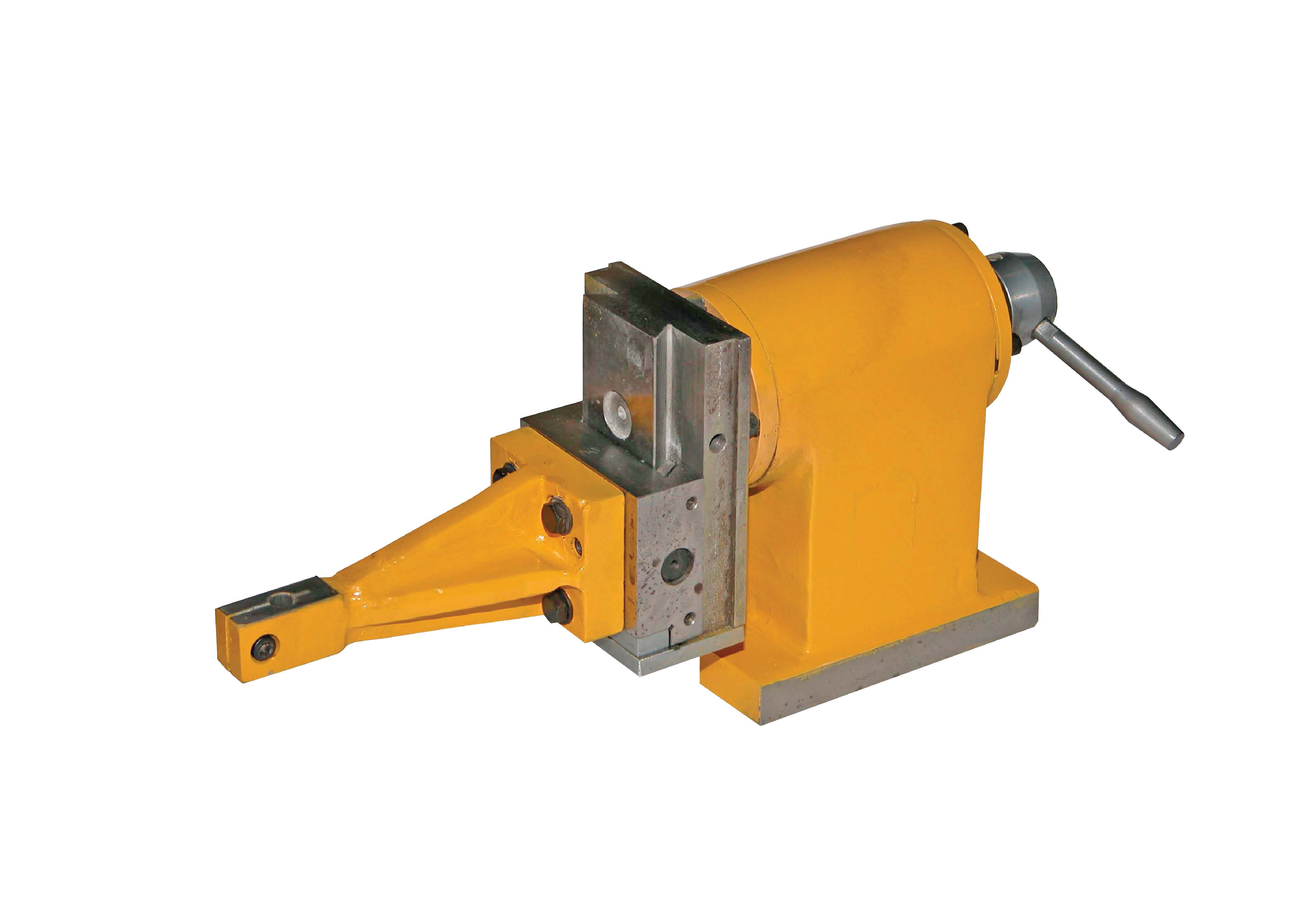

ПРИСПОСОБЛЕНИЕ ДЛЯ ПРАВКИ КРУГА ПО РАДИУСУ 3Е70.П35

Наибольший радиус правки (вогнутый/ выпуклый) - 68/31мм.
Габаритные размеры (длина х ширина х высота) - 396 х 160 х 240 мм.
Масса приспособления - 16,5 кг.

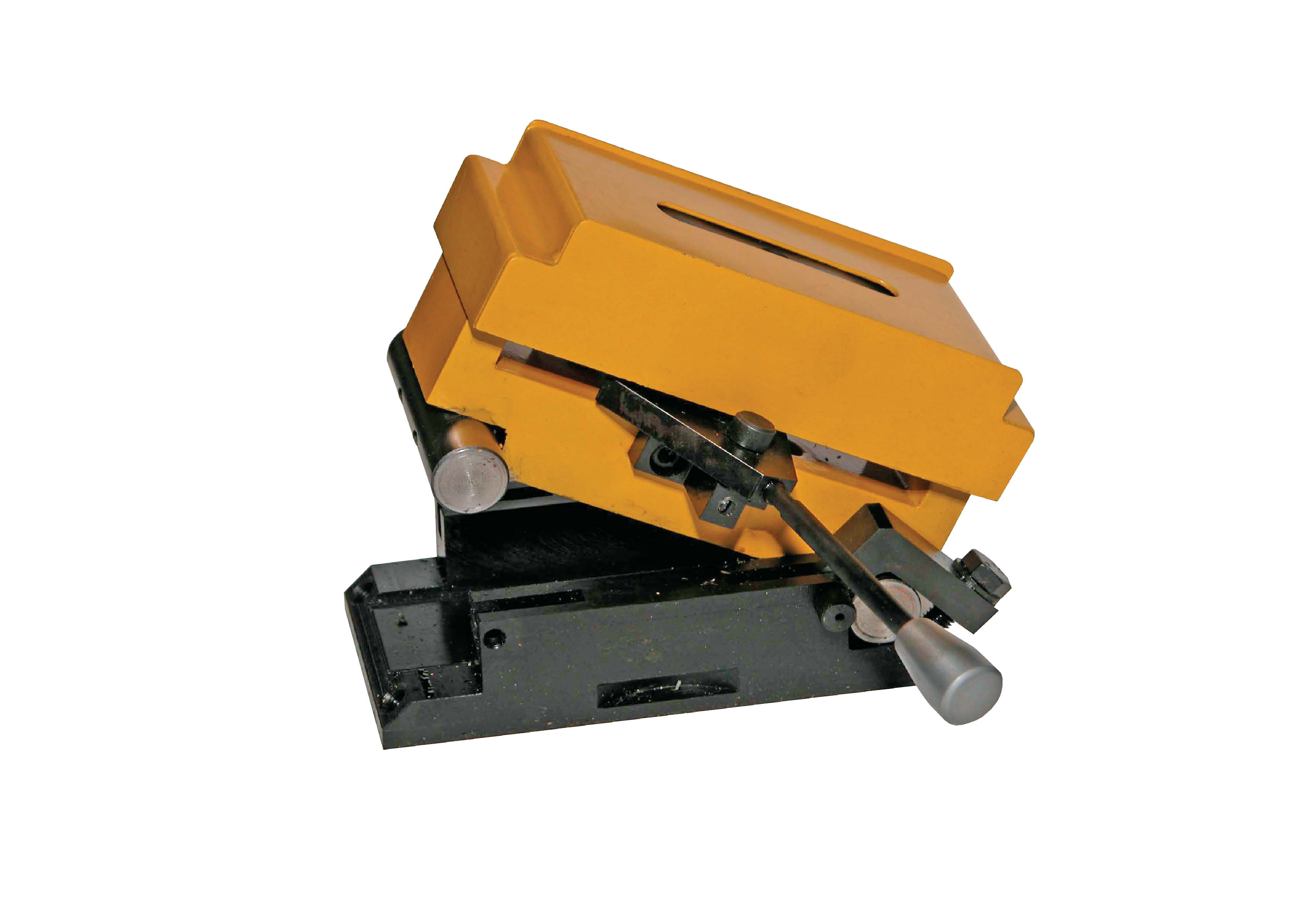

ПРИСПОСОБЛЕНИЕ ДЛЯ ПРАВКИ КРУГА ПОД УГЛОМ 3Е70.П32

Ширина правки круга - 75 мм.
Наибольший угол наклона правки - 60 градусов.
Габаритные размеры (длина х ширина х высота) - 205 х 220 х 120 мм.
Масса приспособления - 9,8 кг.

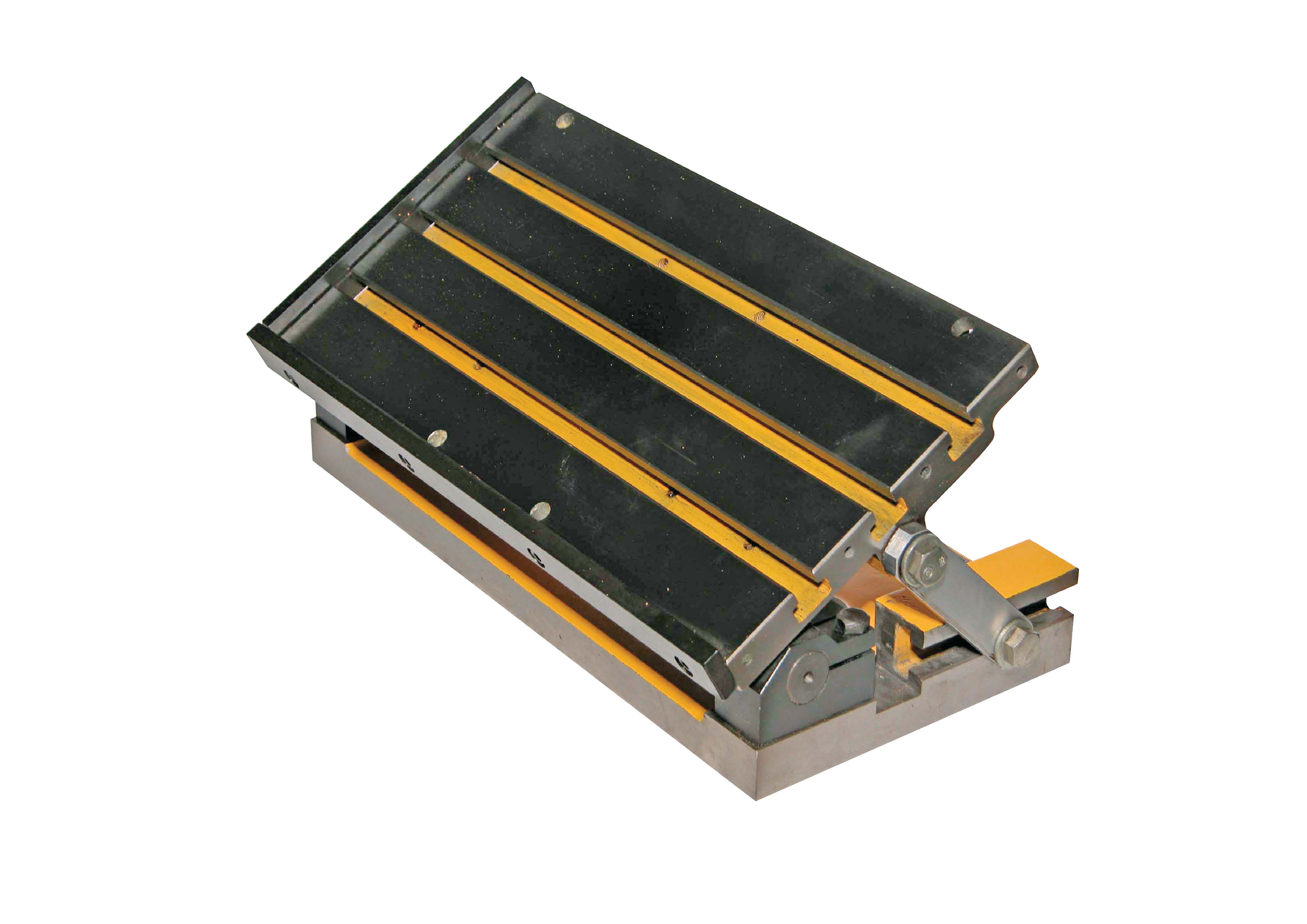

СТОЛЫ СИНУСНЫЕ ПОПЕРЕЧНЫЕ 3Е70.П21

Размеры поверхности стола (исполнение без электромагнитной плиты) - 400 х 200 мм.
Размеры поверхности стола (исполнение с электромагнитной плитой) - 450 х 200 мм.
Наибольший угол наклона стола - 45 градусов.
Варианты поставки - с электромагнитной плитой и без нее.
Максимальные габаритные размеры (длина х ширина х высота) - 450 х 200 х 184 мм.
Масса приспособления без плиты - 35 кг, с плитой - 85 кг.
