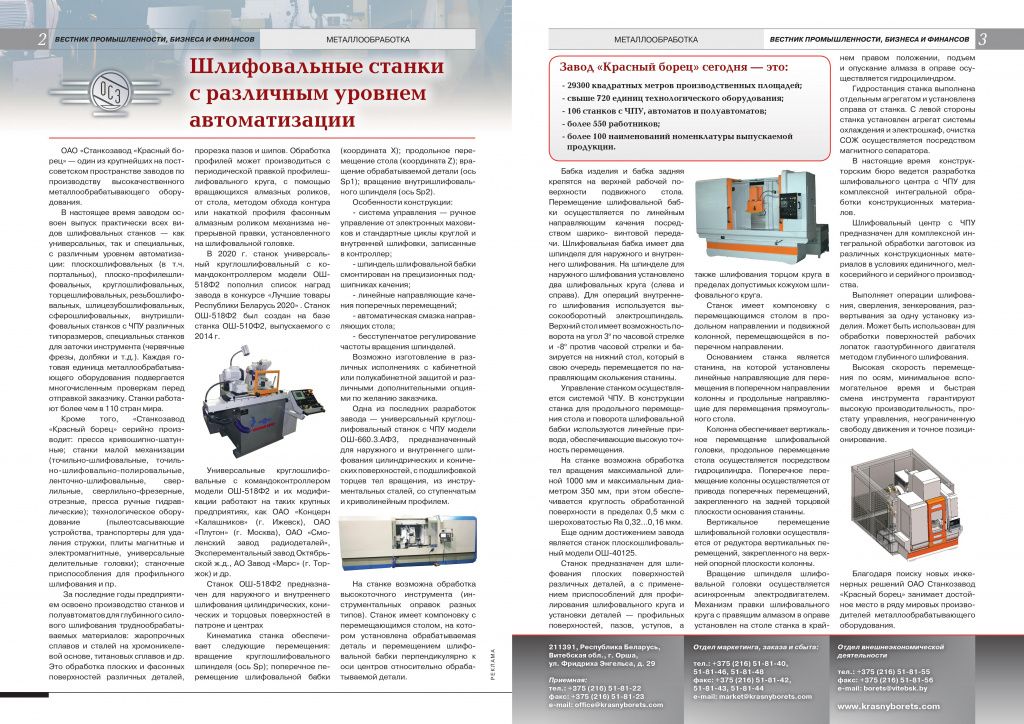

ШЛИФОВАЛЬНЫЕ СТАНКИ С РАЗЛИЧНЫМ УРОВНЕМ АВТОМАТИЗАЦИИ



ОАО «Станкозавод «Красный борец» — один из крупнейших на постсоветском пространстве заводов по производству  высокачественного металлообрабатывающего оборудования.

 В настоящее время заводом освоен выпуск практически всех видов шлифовальных станков — как универсальных, так и специальных, с различным уровнем автоматизации: плоскошлифовальных (в т.ч. портальных), плоско-профилешлифовальных, круглошлифовальных, торцешлифовальных, резьбошлифовальных, шлицезубошлифовальных,сферошлифовальных, внутришлифовальных станков с ЧПУ различных типоразмеров, специальных станков для заточки инструмента (червячные фрезы, долбяки и т.д.). Каждая готовая единица металлообрабатывающего оборудования подвергается многочисленным проверкам перед отправкой заказчику. Станки работают более чем в 110 стран мира.

 Кроме того, «Станкозавод «Красный борец» серийно производит: пресса кривошипно-шатунные; станки малой механизации (точильно-шлифовальные, точильно-шлифовально-полировальные, ленточно-шлифовальные, сверлильные, сверлильно-фрезерные,отрезные, пресса ручные гидравлические); технологическое оборудование (пылеотсасывающие устройства, транспортеры для удаления стружки, плиты магнитные и электромагнитные, универсальные делительные головки); станочные приспособления для профильного шлифования и пр.

 За последние годы предприятием освоено производство станков и полуавтоматов для глубинного силового шлифования труднообрабатываемых материалов: жаропрочных сплавов и сталей на хромоникелевой основе, титановых сплавов и др.

Это обработка плоских и фасонных поверхностей различных деталей, прорезка пазов и шипов. Обработка профилей может производиться с периодической правкой профилешлифовального круга, с помощью вращающихся алмазных роликов, от стола, методом обхода контура или накаткой профиля фасонным алмазным роликом механизма непрерывной правки, установленного на шлифовальной головке.

 В 2020 г. станок универсальный круглошлифовальный с командоконтроллером модели ОШ-518Ф2 пополнил список наград завода в конкурсе «Лучшие товары Республики Беларусь 2020» . Станок ОШ-518Ф2 был создан на базе станка ОШ-510Ф2, выпускаемого с 2014 г.

Универсальные с командоконтроллером модели ОШ-518Ф2 и их модификации работают на таких крупных предприятиях, как ОАО «Концерн «Калашников» (г. Ижевск), ОАО «Плутон» (г. Москва), ОАО «Смоленский завод радиодеталей», Эксперементальный завод Октябрьской ж.д., АО Завод «Марс» (г. Торжок) и др.

Станок ОШ-518Ф2 предназначен для наружного и внутреннего шлифования цилиндрических, конических и торцовых поверхностей в патроне и центрах.

Кинематика станка обеспечивает следующие перемещения: вращение круглошлифовального шпинделя (ось Sр); поперечное перемещение шлифовальной бабки(координата Х); продольное перемещение стола (координата Z); вращение обрабатываемой детали (ось Sр1); вращение внутришлифовального шпинделя (ось Sр2).

Особенности конструкции:
- система управления — ручное управление от электронных маховиков и стандартные циклы круглой и внутренней шлифовки, записанные в контроллер;
- шпиндель шлифовальной бабки смонтирован на прецизионных подшипниках качения;
- линейные направляющие качения поперечных перемещений;
- автоматическая смазка направляющих стола;
- бесступенчатое регулирование частоты вращения шпинделей.

Возможно изготовление в различных исполнениях с кабинетной или полукабинетной защитой и различными дополнительными опциями по желанию заказчика.

 Одна из последних разработок завода — универсальный круглошлифовальный станок с ЧПУ модели ОШ-660.3.АФЗ, предназначенный для наружного и внутреннего шлифования цилиндрических и конических поверхностей, с подшлифовкой торцев тел вращения, из инструментальных сталей, со ступенчатым и криволинейным профилем.

  На станке возможна обработка высокоточного инструмента (инструментальных оправок разных типов). Станок имеет компоновку с перемещающимся столом, на котором установлена обрабатываемая деталь и перемещением шлифовальной бабки перпендикулярно к оси центров относительно обрабатываемой детали.

 Завод «Красный борец» сегодня — это:
- 29300 квадратных метров производственных площадей;
- свыше 720 единиц технологического оборудования;
- 106 станков с ЧПУ, автоматов и полуавтоматов;
- более 550 работников;
- более 100 наименований номенклатуры выпускаемой продукции.

 Бабка изделия и бабка задняя крепятся на верхней рабочей поверхности подвижного стола. Перемещение шлифовальной бабки осуществляется по линейным направляющим качения посредством шарико-винтовой передачи. Шлифовальная бабка имеет два шпинделя для наружного и внутреннего шлифования. На шпинделе для наружного шлифования установлено два шлифовальных круга (слева и справа). Для операций внутреннего шлифования используется высокооборотный — электрошпиндель. Верхний стол имеет возможность поворота на угол 3° по часовой стрелке и -8° против часовой стрелки и базируется на нижний стол, который в свою очередь перемещается по направляющим скольжения станины.

 Управление станком осуществляется системой ЧПУ. В конструкции станка для продольного перемещения стола и поворота шлифовальной бабки используются линейные привода, обеспечивающие высокую точность перемещения.

 На станке возможна обработка тел вращения максимальной длиной 1000 мм и максимальным диаметром 350 мм, при этом обеспечивается круглость обработанной поверхности в пределах 0,5 мкм с шероховатостью Ва 0,32...0,16 мкм.

Еще одним достижением завода является станок плоскошлифовальный модели ОШ-40125. Станок предназначен для шлифования плоских поверхностей различных деталей, а с применением приспособлений для профилирования шлифовального круга и установки деталей — профильных поверхностей, пазов, уступов, а также шлифования торцом круга в пределах допустимых кожухом шлифовального круга.

 Станок имеет компоновку с перемещающимся столом в продольном направлении и подвижной колонной, перемещающейся в поперечном направлении.

Основанием станка является станина, на которой установлены линейные направляющие для перемещения в поперечном направлении колонны и продольные направляю щие для перемещения прямоугольного стола.

 Колонна обеспечивает вертикальное перемещение шлифовальной головки, продольное перемещение стола осуществляется посредством гидроцилиндра. Поперечное перемещение колонны осуществляется от привода поперечных перемещений, закрепленного на задней торцовой плоскости основания станины.

 Вертикальное перемещение шлифовальной головки осуществляется от редуктора вертикальных перемещений, закрепленного на верхней опорной плоскости колонны.

 Вращение шпинделя шлифовальной головки осуществляется асинхронным  электродвигателем.

Механизм правки шлифовального круга с правящим алмазом в оправе установлен на столе станка в крайнем правом положении, подъем и опускание алмаза в оправе осуществляется гидроцилиндром.

 Гидростанция станка выполнена отдельным агрегатом и установлена справа от станка. С левой стороны станка установлен агрегат системы охлаждения и электрошкаф, очистка СОЖ осуществляется посредством магнитного сепаратора.

 В настоящие время конструкторским бюро ведется разработка шлифовального центра с ЧПУ для комплексной интегральной обработки конструкционных материалов.

 Шлифовальный центр с ЧПУ предназначен для комплексной интегральной обработки заготовок из различных конструкционных материалов в условиях единичного, мелкосерийного и серийного производства.

Выполняет операции шлифования, сверления, зенкерования, развертывания за одну установку изделия. Может быть использован для обработки поверхностей рабочих лопаток газотурбинного двигателя методом глубинного шлифования.

 Высокая скорость перемещения по осям, минимальное вспомогательное время и быстрая смена инструмента гарантируют высокую производительность, простату управления, неограниченную свободу движения и точное позиционирование.

Благодаря поиску новых инженерных решений ОАО Станкозавод «Красный борец» занимает достойное место в ряду мировых производителей металлообрабатывающего оборудования.
